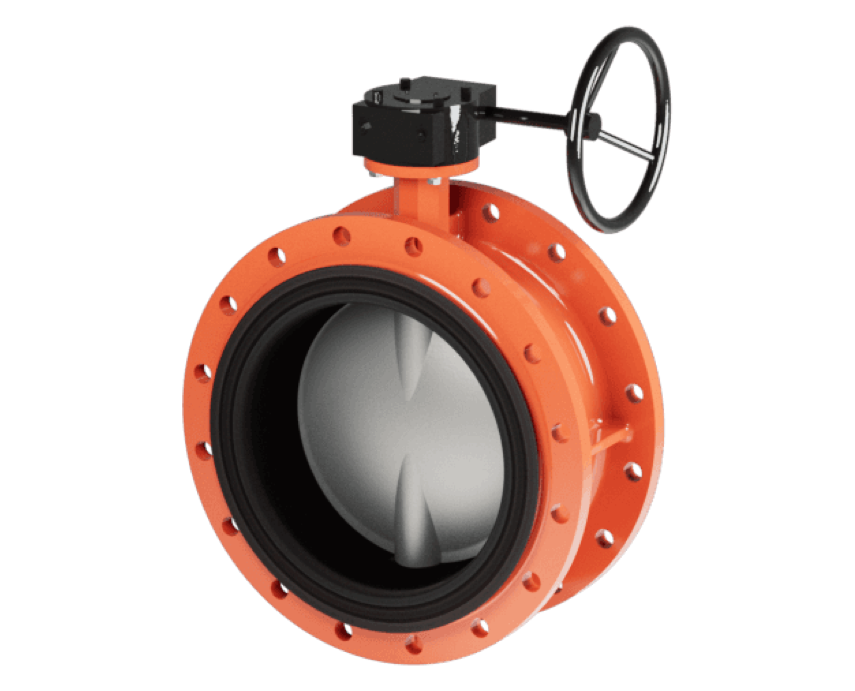

Затвор дисковый поворотный симметричный фланцевый SB41
Ду
50~2400 (2"~96")
Ру
0.6~2.5 (Class150, 5K, 10K)
Рабочая температура
-20℃~150℃
Присоединение
Фланцевое
Направление установки
Двустороннее
Конструкция
GB/T12238, BS EN593, API609
Строительная длина
GB/T12221, BS EN558-1
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501
Соединения к приводу
ISO5211, GOST55510
Инспекция
GB/T13927, ISO5028, API598, JB/T9092
Корпус
GGG40, WCB, CF8, CF8M, CF3, CF3M
Диск
GGG40, GGG40+Hypalon, CF8, CF8M, CF3, CF3M, Duplex Stainless Steel
Шток
45#, 410, 416, 431, 304, 316
Седло
EPDM, NBR, NR, SBR, Hypalon, Viton, MVQ
Особенности & Преимущества

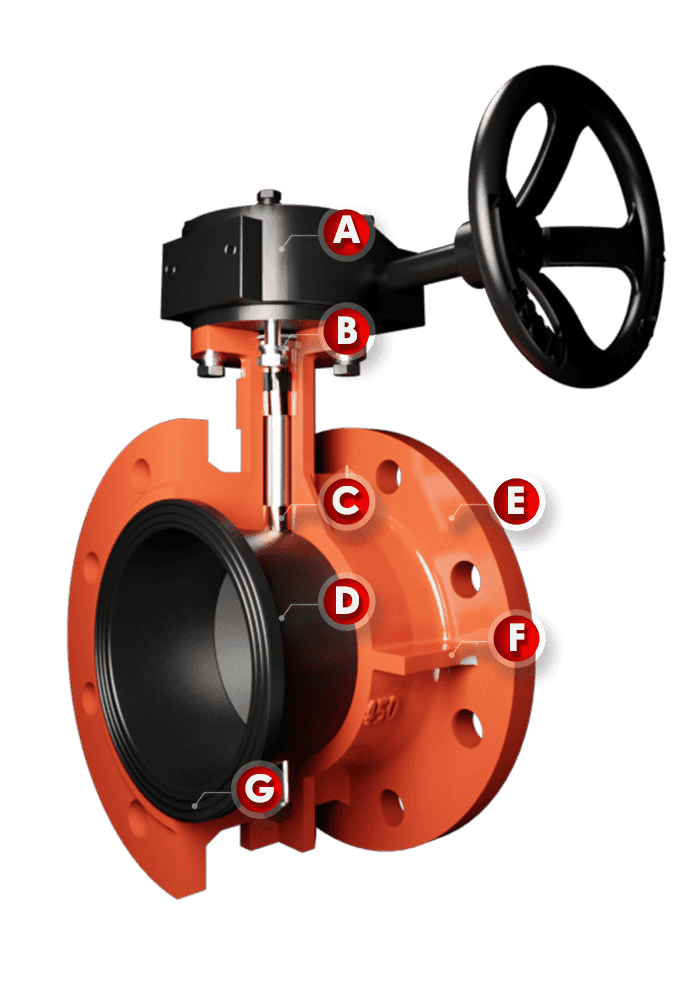

SB41 отличается разумной конструкцией, стабильной конструкцией, хорошими показателями регулирования расхода жидкости, хорошей герметизацией эластичного седла затвора. В зависимости от различных рабочих сред и температур могут быть выбраны различные диски и материалы седла, чтобы они могли противостоять коррозии, вызываемой средой, и продлить срок службы.
В качестве опций предлагаются рукоятка, редуктор, пневмопривод, электропривод.
Он выполняет функцию поддержания положения штока затвора и может обеспечить герметизацию между штоком и корпусом. Материал может быть адаптирован к среде.
Он может передавать больший крутящий момент без фиксации штифтом, делает поверхность диска гладкой и более устойчивой к эрозии и коррозии, облегчает замену штока или диска, делает разборку и сборку более удобными.
Он имеет обтекаемый дизайн, малое сопротивление, большую текучесть. Его материал может быть выбран в зависимости от среды, например, вулканизированная резина или фторопласт.
Цельный корпус затвора обладает лучшей несущей способностью, а его материал может быть выбран в зависимости от среды.
В зависимости от размера или номинального давления на корпусе затвора будет добавлено усиливающее ребро, обеспечивающее устойчивость корпуса и предотвращающее его легкую деформацию.
Он герметичен без утечек, его можно заменить и он износостойкий. Материал может быть адаптирован к среде. Седло из резины или полимера нелегко деформировать, при этом обеспечивается его герметичность. Седло устойчиво к старению и коррозии, а его обтекаемая конструкция делает поток воды более плавным.
Отраслевые варианты

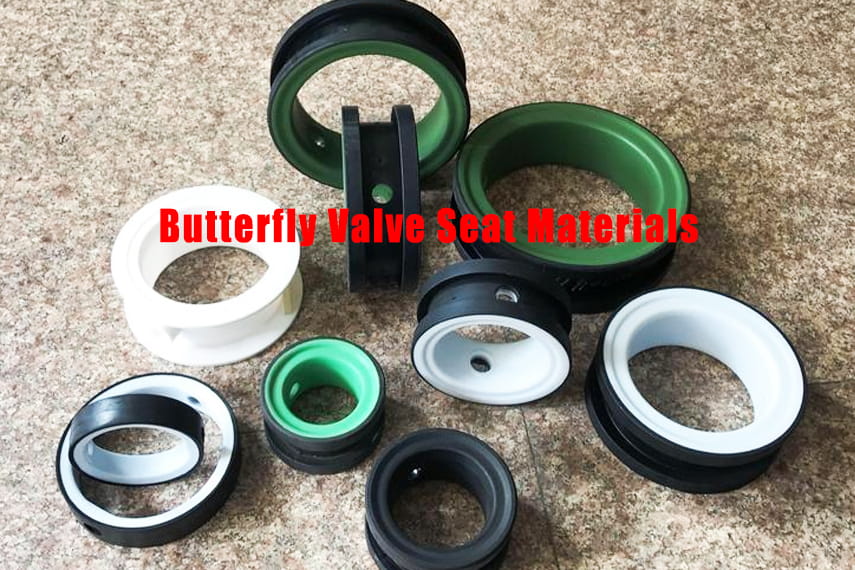

Materials | Characteristics | Low Temp. ℃ | High Temp. ℃ | Recommended ℃ |
NR | High elasticity | -20 | 85 | -5~70 |
NBR | Oil resistivity | -30 | 100 | -15~90 |
EPDM | Aging resistance, ozone resistance, corrosion resistance | -40 | 125 | -25~110 |
HT EPDM | Aging resistance, ozone resistance, corrosion resistance, heat resistance | -40 | 150 | -25~135 |
Wear-resistant | Excellent traction performance and wear resistance | -30 | 100 | -15~100 |
CR | Oil, heat, flame, sunlight, ozone, acid and alkali resistance | -30 | 125 | -15~100 |
Hypalon | Oxidation resistance, resistance to winding and cracking | -40 | 120 | -25~110 |
FPM (Viton) | Chemical and most oils resistance, (except ketones & esters) | -20 | 200 | -5~150 |
MVQ (Silicon) | High and low temperature resistance, oil, corrosion resistance | -55 | 200 | -30~180 |
PFA | Excellent chemical corrosion resistance, low friction coefficient | -60 | 200 | -45~180 |
FEP (F46) | Chemical resistance, radiation resistance | -20 | 150 | -5~120 |
PTFE | Heat, cold, acid, alkali, organic solvents resistant | -60 | 180 | -45~150 |
RPTFE | Corrosion resistance, low friction coefficient | -60 | 180 | -45~150 |
UPVC | Corrosion and pressure resistance, hygiene | -30 | 100 | -15~80 |
CPVC | Corrosion and pressure resistance, hygiene | -30 | 110 | -15~95 |
PVDF | Anti aging and chemical resistance | -30 | 100 | -15~70 |
Размеры
GB/T 9113 PN16

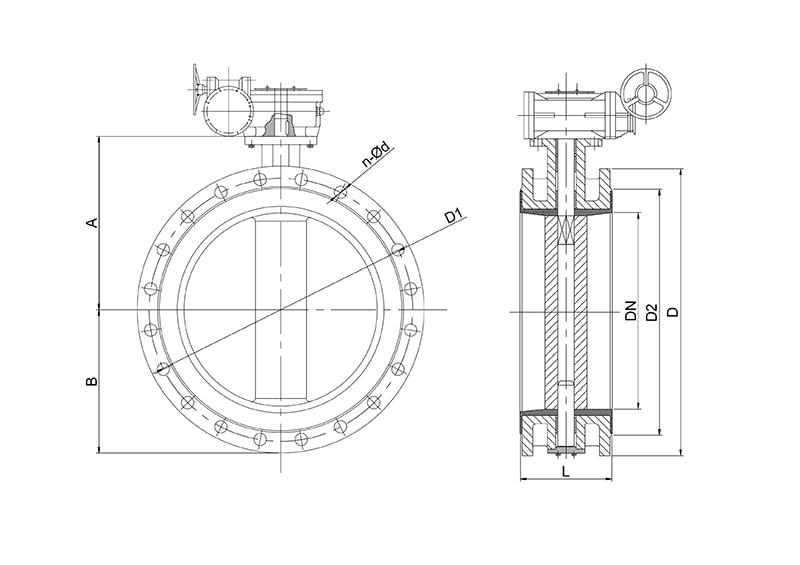

DN | L | D | D1 | D2 | b | f | n-Φd |
50 | 108 | 165 | 125 | 102 | 16 | 3 | 4-18 |
65 | 112 | 185 | 145 | 122 | 18 | 3 | 8-18 |
80 | 114 | 200 | 160 | 138 | 20 | 3 | 8-18 |
100 | 127 | 220 | 180 | 158 | 20 | 3 | 8-18 |
125 | 140 | 250 | 210 | 188 | 22 | 3 | 8-18 |
150 | 140 | 285 | 240 | 212 | 24 | 3 | 8-22 |
200 | 152 | 340 | 295 | 268 | 26 | 3 | 12-22 |
250 | 165 | 405 | 355 | 320 | 30 | 3 | 12-26 |
300 | 178 | 460 | 410 | 378 | 30 | 4 | 12-26 |
350 | 190 | 520 | 470 | 438 | 34 | 4 | 16-26 |
400 | 216 | 580 | 525 | 490 | 36 | 4 | 16-30 |
450 | 222 | 640 | 585 | 550 | 40 | 4 | 20-30 |
500 | 229 | 715 | 650 | 610 | 44 | 4 | 20-33 |
600 | 267 | 840 | 770 | 725 | 48 | 5 | 20-36 |
700 | 292 | 910 | 840 | 795 | 40 | 5 | 24-36 |
800 | 318 | 1025 | 950 | 900 | 42 | 5 | 24-39 |
900 | 330 | 1125 | 1050 | 1000 | 44 | 5 | 28-39 |
1000 | 410 | 1255 | 1170 | 1115 | 46 | 5 | 28-42 |
1200 | 470 | 1485 | 1390 | 1330 | 52 | 5 | 32-48 |
