Исследование: Какие типы фланцев в трубопроводных системах?
Фланцы являются важными компонентами в промышленных трубопроводных системах, обеспечивая удобное соединение, разборку и техническое обслуживание труб, клапанов, насосов и другого оборудования. Понимание типов фланцев, их соответствующих применений и применимых стандартов необходимо инженерам, закупщикам и проектировщикам систем в таких отраслях, как нефтегазовая, химическая промышленность, HVAC, электростанции и водоочистка.
🔍 Что такое фланец?
Фланец — это механическое устройство, используемое для соединения труб, клапанов, насосов и другого оборудования. Обычно он представляет собой диск или кольцо, которое позволяет скрепить компоненты болтами надёжным и герметичным способом.
🔧 Распространённые типы фланцев и их применение
| Тип фланца | Описание | Область применения | Ключевые слова |
|---|---|---|---|
| Фланец с приварным встык (WN) | Длинная коническая шейка, приваривается встык к трубе для работы при высоком давлении | Трубопроводы высокого давления и температуры | давление фланца с приваркой встык |
| Насадной фланец (SO) | Надевается на трубу, приваривается с двух сторон угловым швом | Системы с низким давлением, экономичные решения | насадной фланец vs фланец с приваркой встык |
| Фланец с муфтовой сваркой | Труба вставляется в гнездо и приваривается угловым швом | Системы с малым диаметром и высокой герметичностью | применение фланца с муфтовой сваркой |
| Фланец внахлёст (LJ) | Используется с коротким патрубком; позволяет легко выравнивать и поворачивать | Системы с частой разборкой | фланец внахлёст для нержавеющей стали |
| Резьбовой фланец (TH) | Навинчивается на трубу с наружной резьбой | Безсварочные системы, трубы малого диаметра | резьбовой фланец vs муфтовой |
| Глухой фланец (BL) | Без отверстия; используется для закрытия конца трубы | Изоляция линий, испытание давлением | давление глухого фланца |
| Дроссельный фланец | Используется с измерительными приборами потока (например, с диафрагмой) | Контроль потока в нефтегазовой отрасли | сборка дроссельного фланца |
| Фланец с длинной шейкой | Аналогичен WN, но с удлинённой шейкой | Резервуары, теплообменники, баки | размеры фланца с длинной шейкой |
🌡️ Выбор фланца в зависимости от условий эксплуатации
| Условие | Рекомендуемый тип фланца |
|---|---|
| Высокое давление / высокая температура | Фланец с приваркой встык, фланец с длинной шейкой |
| Частая разборка | Фланец внахлёст, насадной |
| Агрессивная среда | Фланцы из нержавеющей стали или сплавов с покрытием (например, PTFE) |
| Компактные пространства / резьбовые линии | Резьбовой фланец |
| Глухие участки трубопровода или испытания | Глухой фланец |
📏 Распространённые стандарты фланцев
Для обеспечения совместимости и герметичности соединений размеры фланцев соответствуют международным стандартам:
| Стандарт | Регион / Организация | Типичные классы давления | Ключевые слова |
|---|---|---|---|

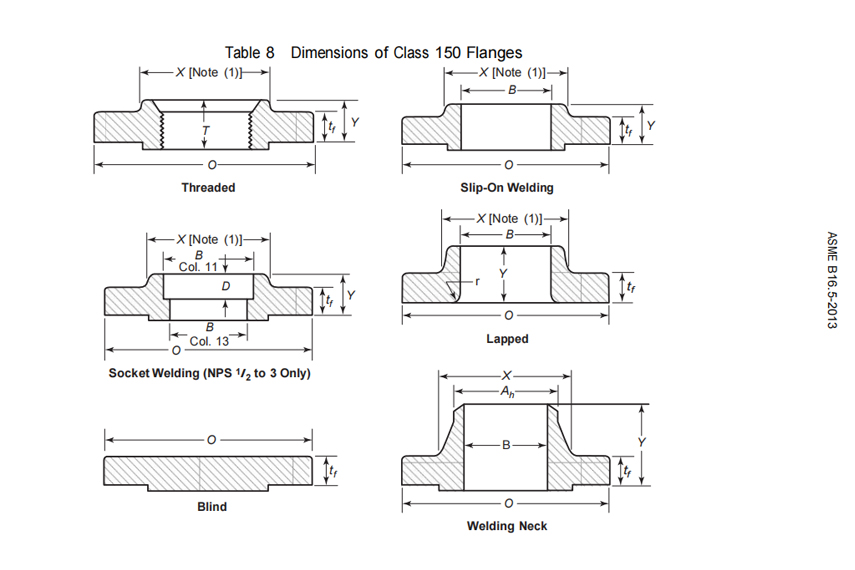

| ASME B16.5 | США / ANSI | Класс 150, 300, 600, 900, 1500, 2500 | таблица фланцев ASME, размеры фланцев ANSI |

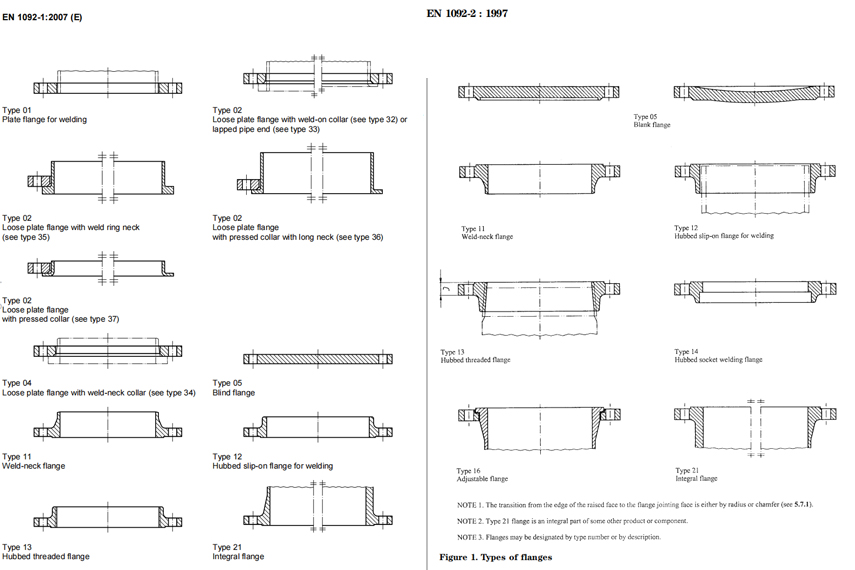

| EN 1092-1 | Европа | PN6, PN10, PN16, PN25, PN40 | фланцы EN тип 01, 05, 11, 21 |
| JIS B2220 | Япония | 5K, 10K, 16K, 20K | стандарты фланцев JIS |

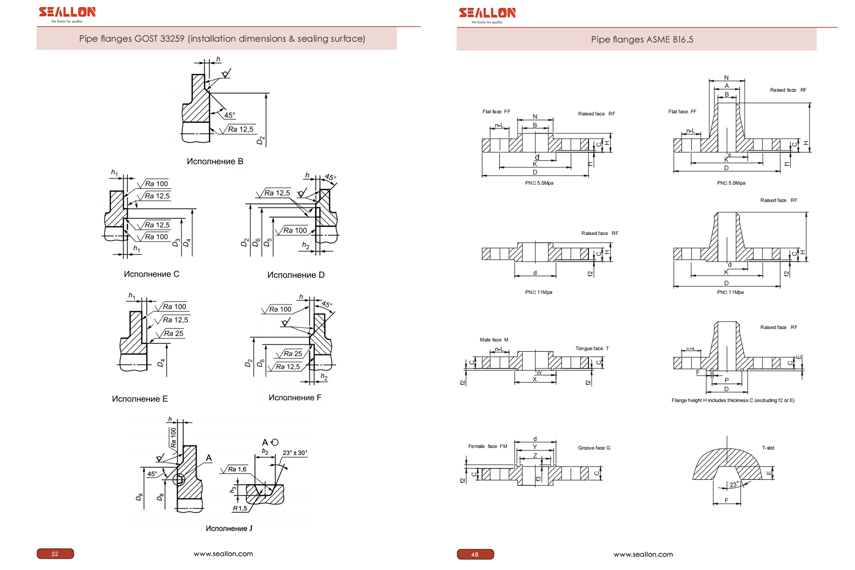

| GOST / DIN | Россия / Германия | PN10, PN16, PN25, PN40 | таблица размеров фланцев DIN |
| API 605 / 6A | Нефтегазовая отрасль | Оборудование высокого давления | фланцы API для нефти и газа |
🔗 Фланцы и клапаны: важное соответствие
При выборе фланцевых клапанов — например, фланцевых дисковых, задвижек или шаровых клапанов — всегда проверяйте:
-

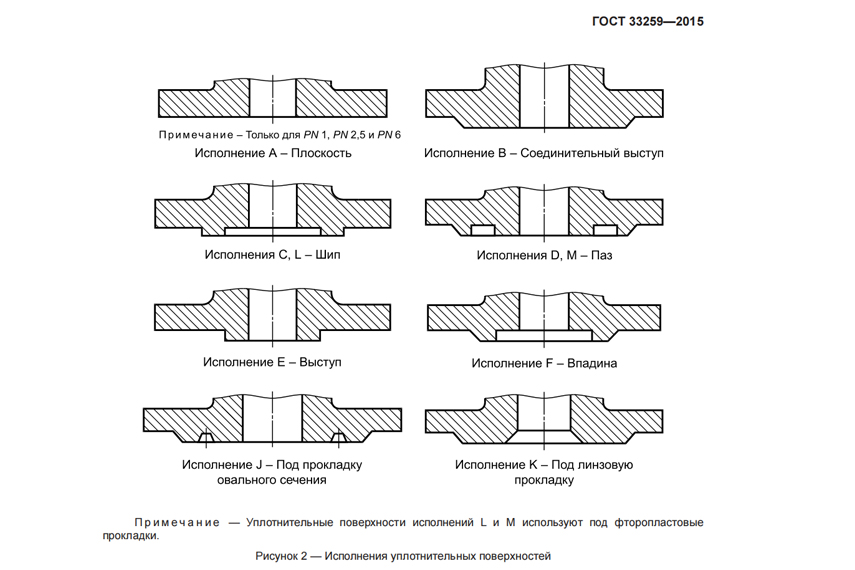

Совпадение типа привалочной поверхности (например, выступающая, плоская, RTJ)
-
Совпадение болтового круга (BC), класса давления и марки материала
-
Стандарт фланца должен соответствовать проекту трубопровода
🏷️ Совет от Seallon: точно подобранные фланцевые клапаны
Фланцевые клапаны серии Universal от Seallon (например, SB71) поставляются со стандартными фланцами, совместимыми с:
-
ASME Class 150
-
EN PN10 / PN16
-
JIS 5K / 10K
-
BS TABLE D / TABLE E
Варианты с RF, FF или RTJ привалочными поверхностями
Высокоточная механическая обработка обеспечивает герметичность соединений
По запросу доступны специальные сверления и защитные покрытия
Идеально подходят для: паропроводов, котельных систем, морских водоводов, систем пожаротушения, химических резервуаров.
