Исследование: Что такое wafer, lug и фланцевые дисковые затворы?

При выборе подходящего дискового затвора для вашей трубопроводной системы часто возникает вопрос:
В чем разница между wafer, lug и фланцевыми дисковыми затворами?

Каждый тип соединения имеет свои преимущества в зависимости от требований к установке, изоляции трубопровода, обслуживанию и рабочему давлению системы. Рассмотрим эти три популярных типа дисковых затворов и поможем выбрать подходящий для вашей системы.

Что такое wafer-дисковый затвор?

Wafer-дисковый затвор — самый компактный и экономичный вариант. Он зажимается между двумя фланцами с помощью длинных болтов, проходящих сквозь корпус клапана и фланцы.

Основные особенности:

• Легкая и простая конструкция

• Подходит для низкого и среднего давления

• Отсутствие резьбовых отверстий, крепится за счет сжатия фланцев

• Отличный выбор для ограниченного пространства и некритичных применений

Распространённые области применения:

• Водораспределение

• Системы ОВК

• Орные трубопроводы для орошения

• Некоррозионные промышленные среды

Ограничения:

• Нельзя изолировать одну сторону трубопровода

• Для снятия требуется остановка всей системы

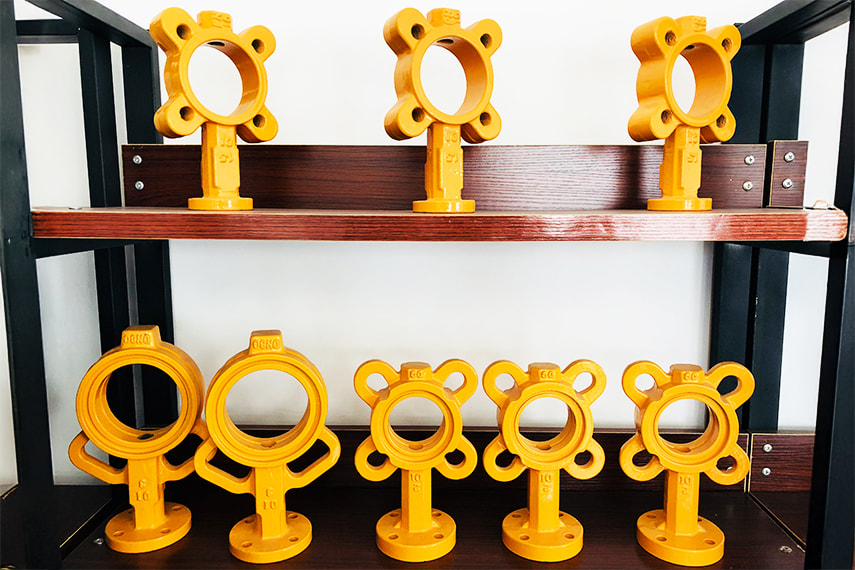

Что такое lug-дисковый затвор?

Lug-дисковый затвор оснащён резьбовыми вставками (лугами) на корпусе, что позволяет крепить его непосредственно к фланцам с обеих сторон без прохождения болтов сквозь корпус клапана.

Основные особенности:

• Возможна полная изоляция трубопровода с одной стороны (идеально для тупиковых участков)

• Удобно снимать трубопровод ниже клапана без остановки всей системы

• Лучше механическая поддержка для высоконапорных систем

Распространённые области применения:

• Химическая и нефтехимическая промышленность

• Технологические трубопроводы

• Системы сжатого воздуха

• Энергетика

Ограничения:

• Немного тяжелее и дороже wafer-типа

• Резьбовые отверстия должны соответствовать фланцевому узору

Что такое фланцевый дисковый затвор?

Фланцевые дисковые затворы имеют интегрированные фланцы на корпусе, которые болтами крепятся непосредственно к фланцам трубопровода с использованием стандартных прокладок.

Основные особенности:

• Самая прочная и надёжная конструкция

• Легко выравнивается, устанавливается и обслуживается

• Идеален для труб больших диаметров и высокого давления

• Облегчает замену клапана и обеспечивает плотное перекрытие потока

Распространённые области применения:

• Городские водоснабжение и канализация

• Горнодобывающая промышленность и пульповые системы

• Транспортировка нефти и газа

• Высокопроизводительные промышленные системы

Ограничения:

• Более тяжёлый и крупногабаритный

• Более высокая первоначальная стоимость, но меньшие риски при обслуживании

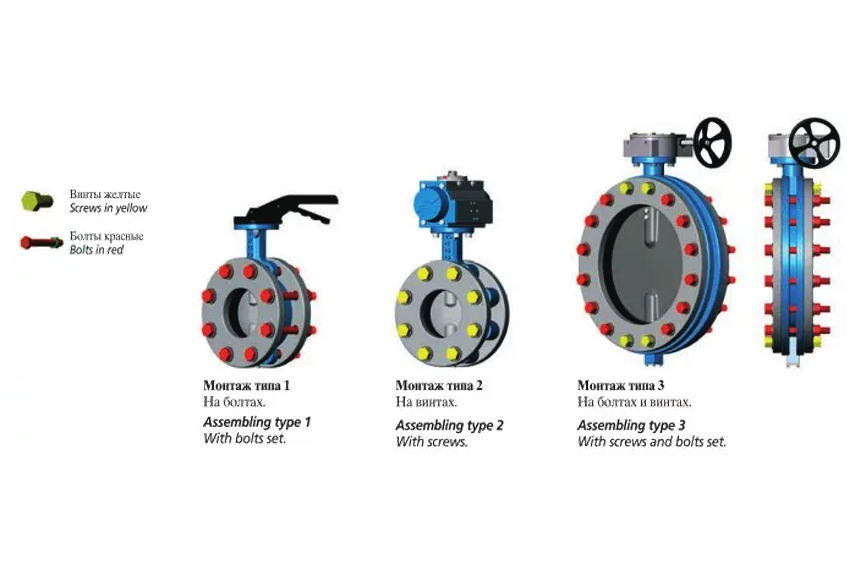

Сравнительная таблица: Wafer vs. Lug vs. Flanged

Выбор между wafer, lug и фланцевыми дисковыми затворами зависит от ваших требований к изоляции трубопровода, условиям эксплуатации, давлениям и удобству технического обслуживания.
