Исследование: Что такое сигнальный дисковый поворотный затвор?
🔧 Сигнальный дисковый поворотный затвор — определение и характеристики
Сигнальный дисковый поворотный затвор — это ручной или моторный затвор с электрическим или механическим сигнализационным устройством (например, коробкой концевого выключателя, микровыключателем или датчиком близости), которое показывает положение затвора (открыт/закрыт).
✅ Основные характеристики:
| Характеристика | Описание |
|---|---|
| Обратная связь по положению | Передаёт состояние ВКЛ/ВЫКЛ на панели управления, ПЛК или систему пожарной сигнализации |
| Визуальный индикатор | Часто содержит локальный индикатор положения клапана |
| Компактный дизайн | Лёгкий, низкий крутящий момент, поворот на 90° |
| Коррозионная стойкость | Корпус и диск из ковкого чугуна, нержавеющей стали или с эпоксидным покрытием |
| Привод | Ручной (с сигнализационной коробкой), пневматический или электрический |
| Тип сигнала | Сухой контакт (НО/НЗ), аналоговый 4–20 мА или цифровой выход |
| Сертификации | UL, FM, CE, ISO для систем пожаротушения |
⚙️ Как работает сигнальный дисковый поворотный затвор?
-

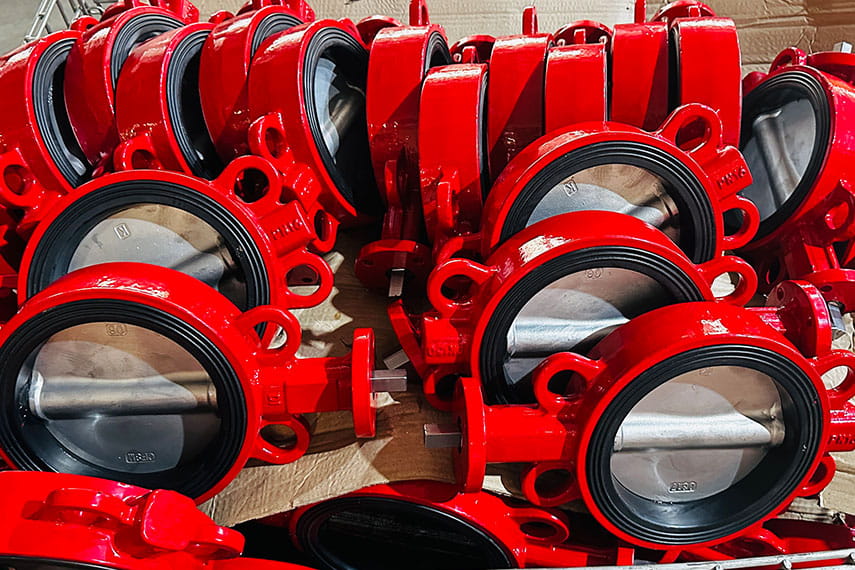

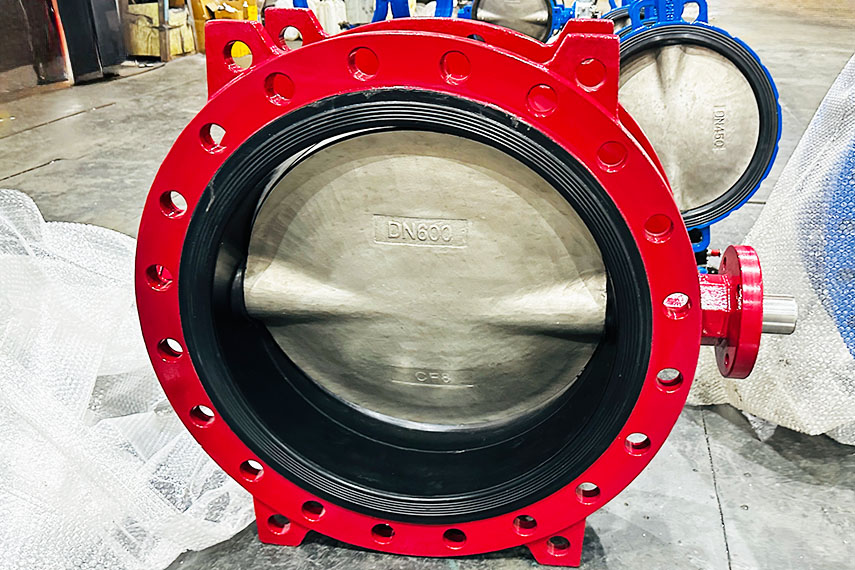

Операция затвора: затвор открывается или закрывается поворотом диска на 90° внутри трубы.
-

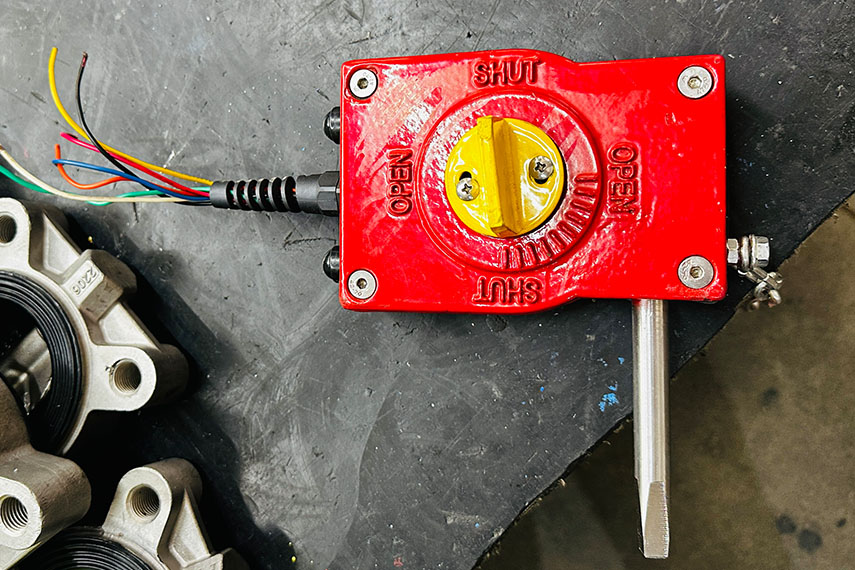

Активация сигнала: при движении диска срабатывает концевой выключатель или датчик положения, закреплённый на штоке или редукторе.
-
Вывод сигнала: выключатель отправляет электрический сигнал в диспетчерскую, пожарную сигнализацию или систему автоматизации здания (BAS).
-
Отображение состояния: положение клапана отображается локально (механический индикатор) и удалённо (через SCADA, DCS или ПЛК).
🏭 Области применения сигнальных дисковых поворотных затворов
Используются в системах с необходимостью контроля потока и удалённой передачи статуса затвора:
🔥 Пожарные системы
-
Управление стояками спринклеров
-
Контролируемые затворы с индикаторами (PIV)
-
Использование с панелями пожарной сигнализации
Ключевые слова: сигнализационный дисковый затвор для пожаротушения, клапан с переключателем UL/FM, спринклерный затвор с выключателем
🏢 HVAC и автоматизация зданий
-
Системы холодного и горячего водоснабжения
-
Автоматический мониторинг затворов через BMS
Ключевые слова: сигнальный затвор для HVAC, управление дисковыми затворами BAS
🏭 Водоподготовка и промышленные трубопроводы
-
Мониторинг положения затворов для систем безопасности
-
Управление технологическими жидкостями на автоматизированных предприятиях
Ключевые слова: затвор с обратной связью для водоподготовки, удалённый мониторинг затворов
⚡ Энергетика и электростанции
-
Контроль питательной воды котлов
-
Паровые линии с мониторингом положения затворов
🛠️ Рекомендации по выбору
| Фактор | Рекомендация |
|---|---|
| Тип сигнала | Выбирайте согласно системе управления: сухой контакт, аналог или цифровой выход |
| Размер клапана | От DN50 до DN1200+ |
| Материал корпуса/диска | Ковкий чугун, нержавеющая сталь или покрытая сталь для коррозионной и огнестойкости |
| Тип седла | EPDM для воды, NBR для масла, PTFE для химикатов |
| Крепление | Фланец ISO 5211 для совместимости с приводом |
| Сертификация | Для пожарных систем обязательно соответствие UL/FM |
