Исследование: Различия между симметричными, двухэксцентриковыми, трехэксцентриковыми затворами и их особенности, применение
1. Симметричные затворы
Симметричные затворы - это широко используемый, в основном для регулирования потока жидкости. Его конструктивная особенность заключается в том, что диск клапана расположен по центральной линии корпуса и вращается вокруг центральной оси во время открывания и закрывания. К преимуществам относятся:
a.Простая конструкция: По сравнению с другими типами конструкция симметричных затворов проще, что облегчает установку и техническое обслуживание.
b.Низкое сопротивление потоку: Поскольку диск вращается внутри жидкости, сопротивление потоку минимально, что делает его пригодным для применения с высоким расходом.
c.Легкий вес: Обычно изготавливается из чугуна или других легких материалов, что снижает общий вес.
d.Простота в эксплуатации: Может управляться вручную или автоматически, адаптируясь к различным ситуациям.2. Двухэксцентриковые затворы
a.Эксцентриситет центра диска: Ось вращения диска смещена от центра корпуса, что предотвращает прямой контакт диска с седлом при открывании.
b.Эксцентриситет посадочного места: Центр посадочного места также смещен относительно оси вращения, что позволяет диску лучше прилегать к посадочному месту при закрывании, повышая эффективность уплотнения.
c. Уменьшенный износ: Конструкция значительно снижает износ посадочного места и повышает эффективность уплотнения.
d. Стабильная работа: Эффективно работает в условиях высокого давления и низкого расхода.3. Трехэксцентриковые затворы

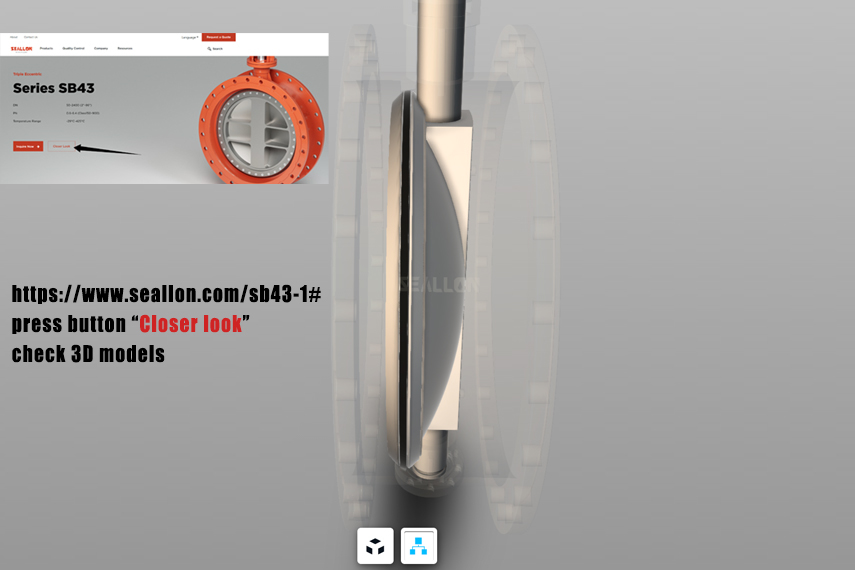

1-ый эксцентриситет: ось вращения диска расположена за пределами центральной линии корпуса. Такая конструкция позволяет уменьшить контакт между диском и седлом при открытии.
2-ой эксцентриситет: ось диска отклоняется от точки контакта с посадочным местом. Это смещение позволяет диску лучше прилегать к посадочному месту при закрывании, повышая эффективность герметизации.
3-ий эксцентриситет: Уплотнительная поверхность диска смещена относительно центральной линии корпуса. Такая конфигурация сводит к минимуму трение во время процессов открывания и закрывания, тем самым продлевая срок службы.
Основные характеристики:
a.Конструкция с тройным эксцентриком: Эксцентриковая конструкция диска обеспечивает более плавное перемещение при открывании и закрывании, что снижает износ уплотняющих поверхностей.
b.Отличная герметичность: Благодаря эксцентричной конструкции диск в закрытом состоянии плотно прилегает к посадочному месту, эффективно предотвращая протечки.
c.Широкая применимость: Подходит для различных текучих сред, включая воду, нефть, газ и агрессивные вещества, что делает его широко используемым в таких отраслях, как нефтяная, химическая и энергетическая.
d.Простота в эксплуатации: Может управляться вручную, пневматически или электрически, обеспечивая удобство и эффективность.
e.Компактная конструкция: Обычно занимает меньше места по сравнению с клапанами других типов, что облегчает установку.
f.Заключение: Благодаря своим превосходным эксплуатационным характеристикам и адаптивности, тройные эксцентриковые затвор являются важным выбором для регулирования расхода жидкости во многих отраслях промышленности.
