Исследование: Какие характеристики потока имеют дисковые затворы?
Какие характеристики потока имеют дисковые затворы?
При проектировании или оптимизации трубопроводной системы инженеры часто задаются вопросом:
«Какие характеристики потока у дисковых затворов?»
Понимание поведения клапана при регулировании потока имеет решающее значение для правильного подбора, повышения эффективности системы и точного дросселирования в таких областях, как HVAC, водоочистка, химическая переработка и энергетика.
🔍 Что такое характеристики потока в клапанах?
В терминологии арматуры характеристики потока описывают, как изменяется расход (Q) в зависимости от угла открытия или положения клапана. Это поведение обычно выражается через кривую Cv или в процентах от максимального расхода.
💧 Характеристики потока дисковых затворов
Дисковые затворы обладают нелинейной кривой расхода. Их естественная характеристика часто описывается как:
-
Приблизительно линейная до 50% открытия
-
Быстро открывающаяся после 50%
Типичный профиль потока:
| Угол открытия | Характеристика потока |
|---|---|
| 0–20% | Минимальный поток из-за перекрытия диском |
| 20–50% | Почти линейный рост потока |
| 50–90% | Быстрое увеличение — поведение по типу "равный процент" |
| >90% | Поток близок к максимуму, слабый контроль |

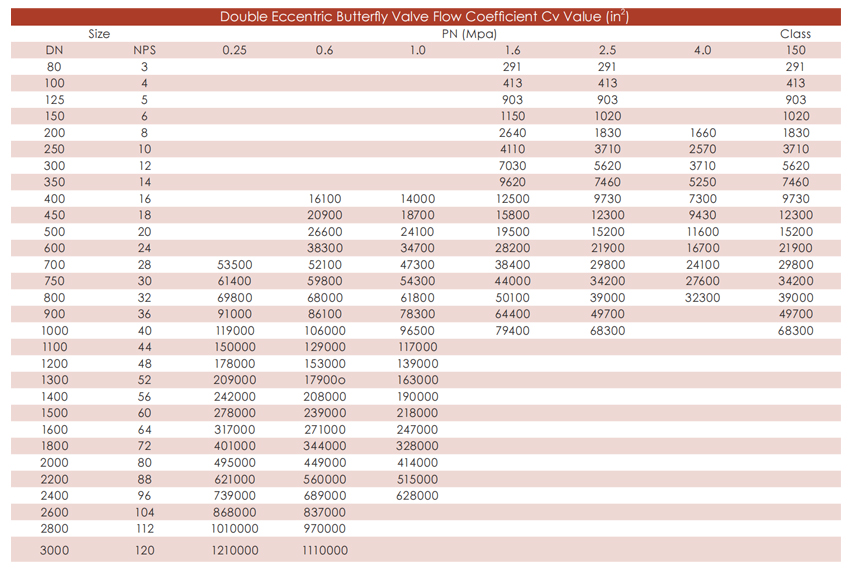

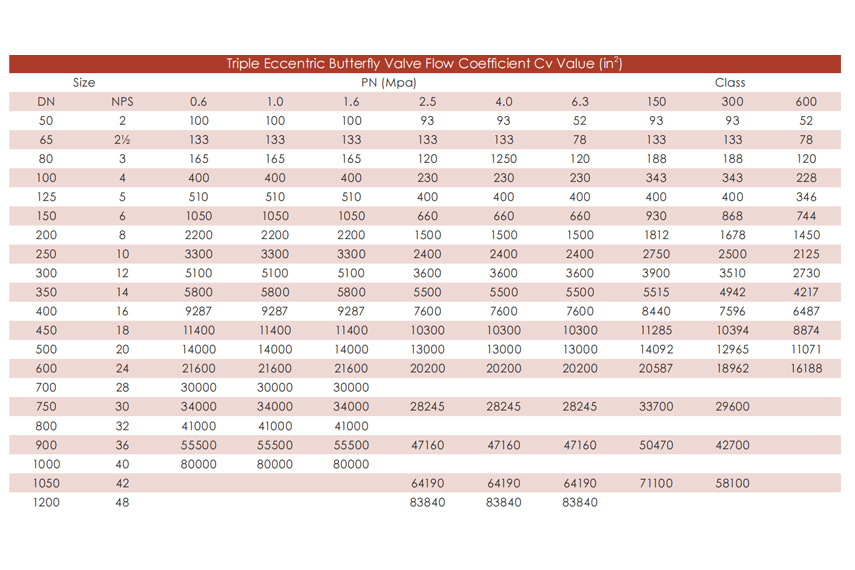

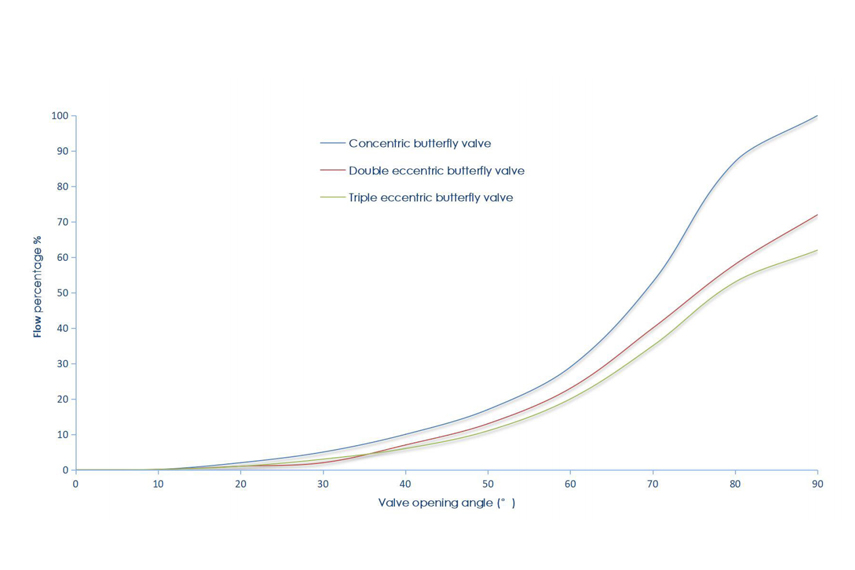

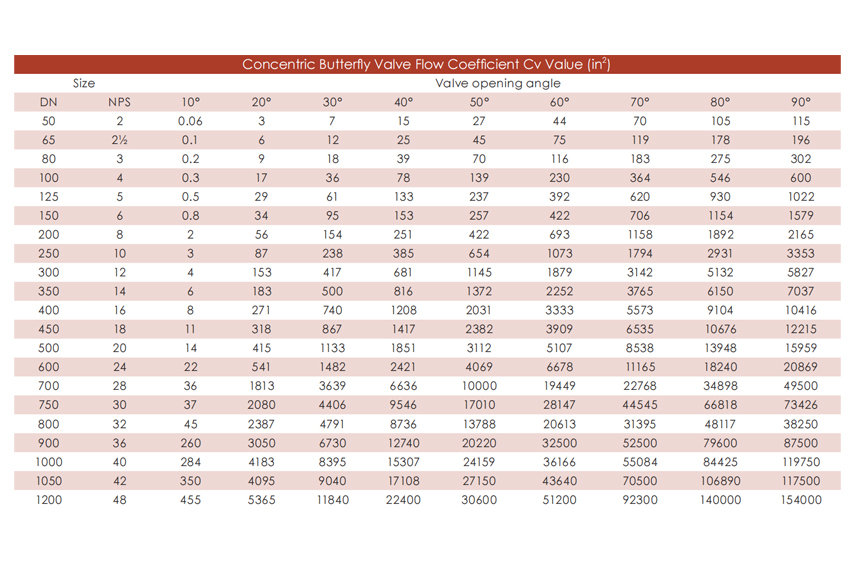

📈 Пример кривой Cv (коэффициент расхода) для дискового затвора
| Угол диска (градусы) | % от полного расхода | Поведение потока |
|---|---|---|
| 10° | ~0,5% | Практически нет потока |
| 30° | ~15% | Начинается стабильный рост |
| 60° | ~65% | Быстрое ускорение |
| 90° (полное открытие) | 100% | Макс. поток, низкое сопротивление |
🧪 Внутренние и установленные характеристики потока
-
Внутренние характеристики (Inherent):
Определяются конструкцией клапана в идеальных условиях без сопротивления системы. -
Установленные характеристики (Installed):
Фактическое поведение при установке в реальную систему, с учётом трения в трубопроводе, падения давления и турбулентности.
В условиях большого перепада давления или при использовании в трубопроводах большого диаметра фактическая кривая расхода может искажаться.
⚙️ Применение для регулирования потока
Хотя дисковые затворы часто используются как запорные (on/off), они также подходят для регулирующего применения, если:
-
Оснащены приводом и позиционером
-
Работают в стабильном диапазоне открытия (30–70%)
-
Выполнены в исполнении с двойным или тройным смещением
Таким образом, знание характеристик потока у дисковых затворов помогает обеспечить более точное управление, продлить срок службы оборудования и повысить эффективность всей системы.
