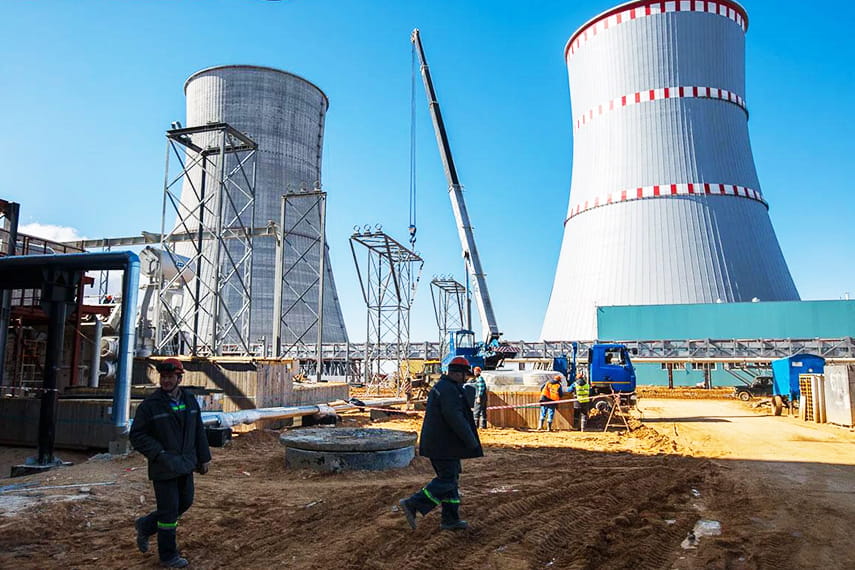

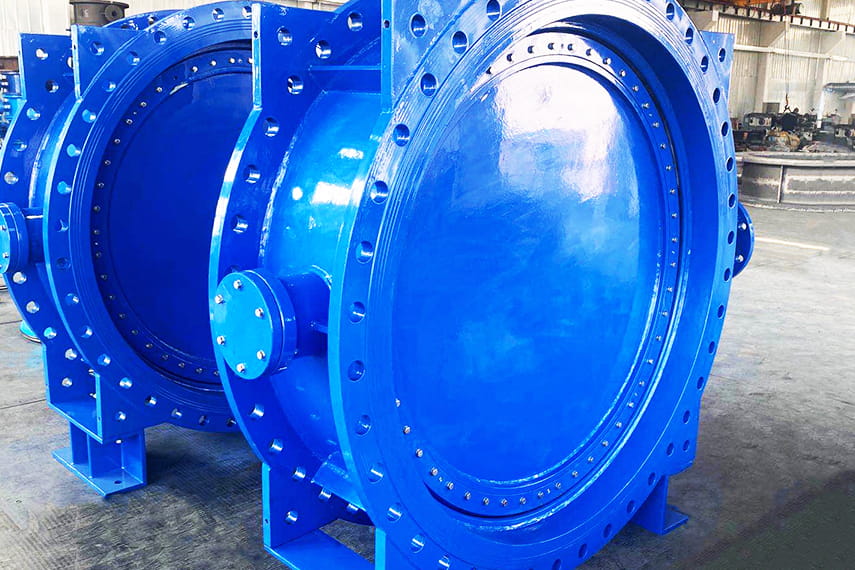

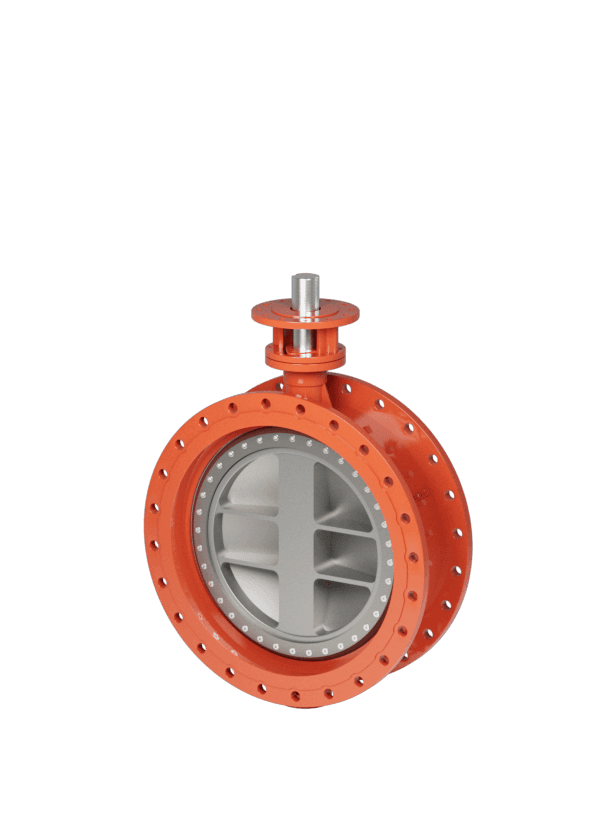

Затворы дисковые поворотные SB43 были использованы на №5 ТЭЦ в Минске, Беларусь

Требования к проекту:

Заказчик указал для затворов дисковых поворотных следующие параметры: специальная конструктивная длина, материал корпуса клапана ASTM A515 Gr.70 с 13Cr, уплотнительный материал из графита 2205+ или EPDM, а также класс герметизации, соответствующий классу А по ГОСТ 9544-2015. Уплотнение должно быть двунаправленным. Электропривод должен быть AUMA SA14.2, с редуктором GS400.3 (1728:1), 380 В, 50 Гц, трехфазный, с дополнительной функцией ручного управления маховичком. Каждый комплект затворов поставляется с сопрягаемыми фланцами, прокладками и крепежными элементами.

Решения Seallon:

● Seallon изменила длину затворов в соответствии с требованиями заказчика;

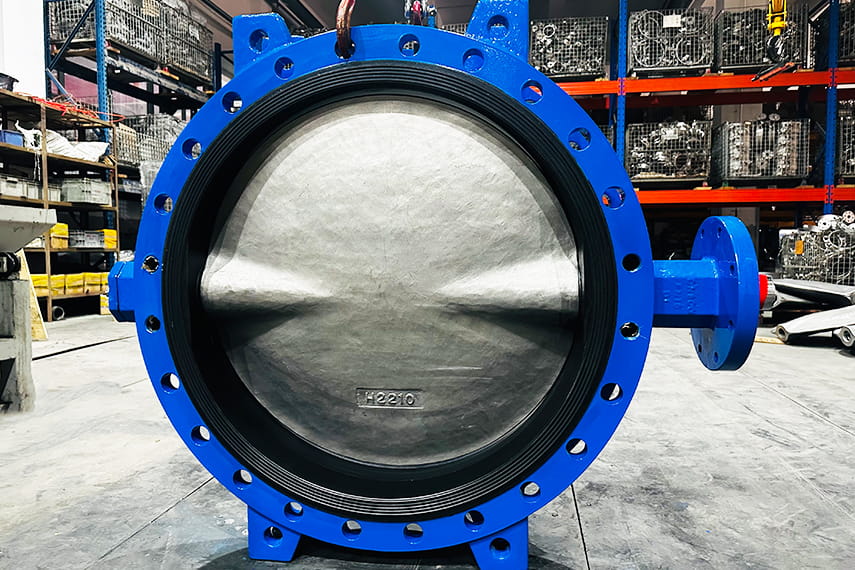

● Мы также подобрали уплотнительные материалы (седло из EPDM, уплотнительное кольцо из графита 2205+), которые могут выдерживать различные температуры среды.;

● Была предусмотрена конструкция двунаправленного уплотнения, обеспечивающая герметичность класс А;

● В целях дальнейшего снижения затрат на закупку компания Seallon оснастила турбину многоступенчатым редуктором для минимизации крутящего момента на входе электропривода;

● Соответствующая муфта была обработана по стандарту ISO5211 для обеспечения бесшовного соединения с приводом AUMA;

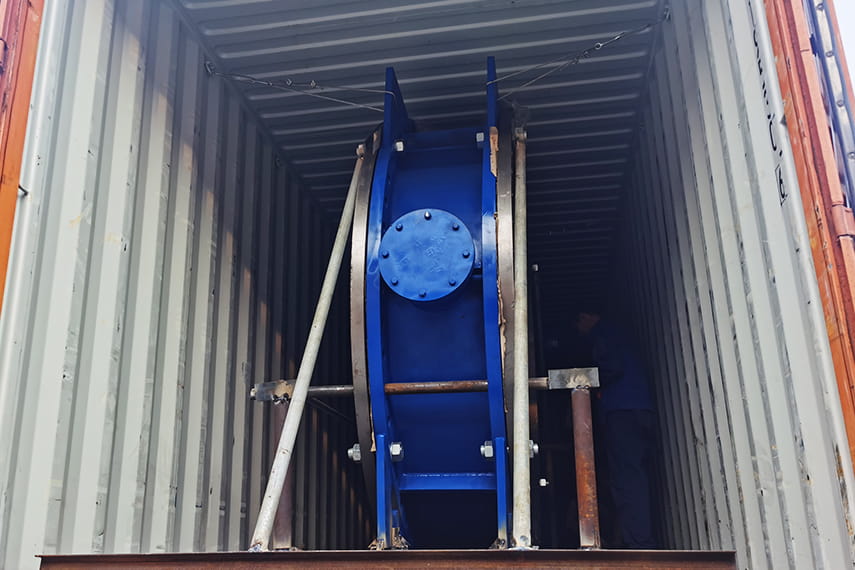

● Высококачественные ответные фланцы, прокладки и крепежные детали поставлялись вместе с дроссельными заслонками.
