Исследование: Мягкое (гибкое) седло VS металлического седла в дисковых поворотных затворах
При выборе дискового поворотного затвора одним из ключевых решений является выбор между мягким (эластомерным) седлом и жёстким (металлическим) седлом. Оба варианта имеют уникальные характеристики, подходящие для различных условий давления, температуры и среды.
🔧 Принцип работы дисковых поворотных затворов
Все дисковые затворы работают по принципу поворота на 90°. Диск, установленный на штоке, вращается для открытия или закрытия потока среды. Тип уплотнения между диском и корпусом определяет, является ли клапан с мягким или металлическим седлом.
🆚 Мягкое седло vs Металлическое седло — основные отличия
| Характеристика | С мягким седлом | С металлическим седлом |
|---|---|---|
| Материал уплотнения | EPDM, NBR, PTFE, Viton | Нержавеющая сталь, Stellite, Inconel |
| Класс герметичности | Полногерметичный (класс VI) | Класс IV–V (в зависимости от конструкции) |
| Температурный диапазон | Обычно от -20°C до +120°C (PTFE до 200°C) | До 600°C и выше |
| Давление | До PN16 / 150LB | Подходит для PN25–PN100+ |
| Стойкость к коррозии | Хорошая при совместимых эластомерах | Отличная при выборе подходящего сплава |
| Износостойкость | Средняя (эластомер со временем изнашивается) | Высокая; долговечность в абразивных средах |
| Стоимость | Ниже | Выше (из-за материалов и обработки) |
| Обслуживание | Простое; седла сменные | Сложнее; требуется притирка седла |
✅ Подходящие области применения

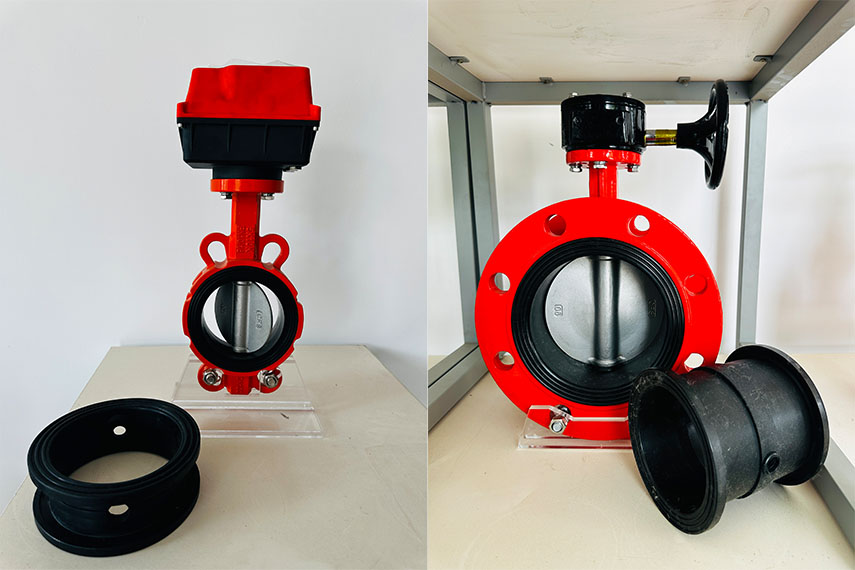

🌡️ Мягкое седло — идеальный выбор для:
-
Систем с низким и средним давлением
-
Воды, воздуха и некоррозионных жидкостей
-
HVAC, водоочистки, общей промышленности
-
Полной герметичности по низкой цене
-
Не подходит для абразивных и высокотемпературных сред
🔍 Ключевые слова: затвор с EPDM, затвор с футеровкой PTFE, затвор с мягким уплотнением для воды, затвор низкого давления

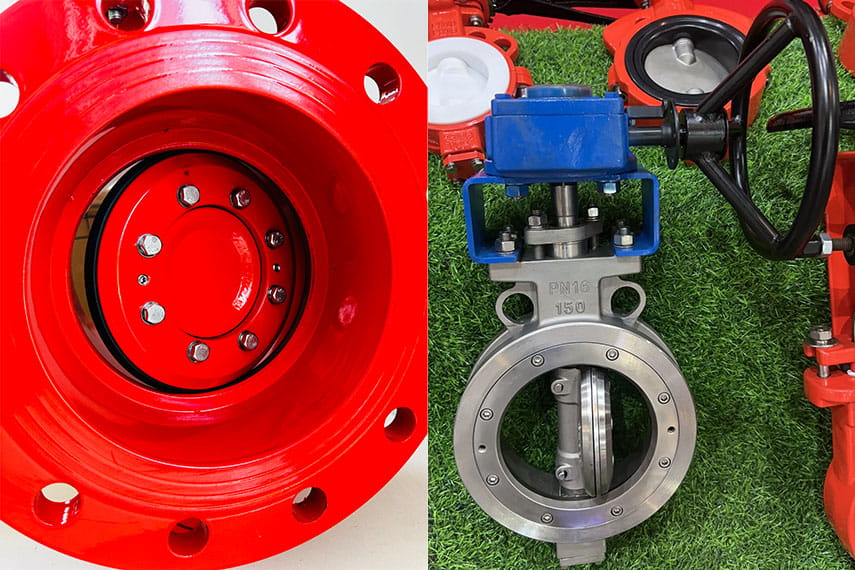

🔥 Металлическое седло — лучший выбор для:
-
Высоких температур (пар, термомасло, выхлопные газы)
-
Абразивных или агрессивных сред (шлам, химия, газы)
-
Электростанций, нефтехимии, сталелитейной и цементной промышленности
-
Когда допустимы классы герметичности IV или V
⚙️ Советы по выбору
| Условие | Рекомендация |
|---|---|
| Температура выше 200°C? | Выбирайте металлическое седло |
| Среда — чистая вода или воздух? | Экономичнее мягкое седло |
| Требуется полная герметичность (класс VI)? | Мягкое седло |
| В потоке есть твёрдые частицы или газ? | Металлическое седло с упрочнённым диском/седлом |
| Частые циклы открытия/закрытия? | Оба варианта подойдут — ищите ресурсные модели |
| Требуется автоматизация? | Убедитесь в наличии фланца ISO 5211 и совместимости с приводами |
