Исследование: Можно ли устанавливать дисковые затворы вверх ногами?

«Можно ли устанавливать дисковые затворы вверх ногами?»

Да — но с осторожностью.
Хотя дисковые затворы универсальны, ориентация при установке значительно влияет на их работу, герметичность и срок службы.

Что значит «вверх ногами» при установке дискового затвора?

Обычно это означает, что:

• Шток диска (ось) расположен ниже оси трубы (позиция "6 часов").

• Привод или редуктор смонтированы под трубопроводом.

Хотя клапан может работать в таком положении, это не всегда оптимально.

Возможные проблемы при установке клапанов вверх ногами

• Повышенный износ уплотнений штока
  Гравитация способствует накоплению влаги, конденсата или осадка на нижней части штока, что приводит к износу уплотнений или протечкам.

• Трудный доступ для обслуживания
  Электрические или пневматические приводы под трубой сложнее обслуживать, увеличивается время ремонта.

• Неправильное направление потока
  Особенно важно для дисковых затворов с двойным или тройным смещением. Обратная установка может изменить направление потока и вызвать нарушение уплотнения.

• Проблемы с отводом конденсата из привода
  Перевернутые электрические приводы могут накапливать конденсат внутри корпуса, что опасно для электроники.

• Неравномерное движение диска
  Осадки или пузырьки газа могут влиять на вращение диска при вертикальной установке вверх ногами.

Рекомендации по установке дисковых затворов

✅ Всегда следуйте стрелкам направления потока на корпусе клапана

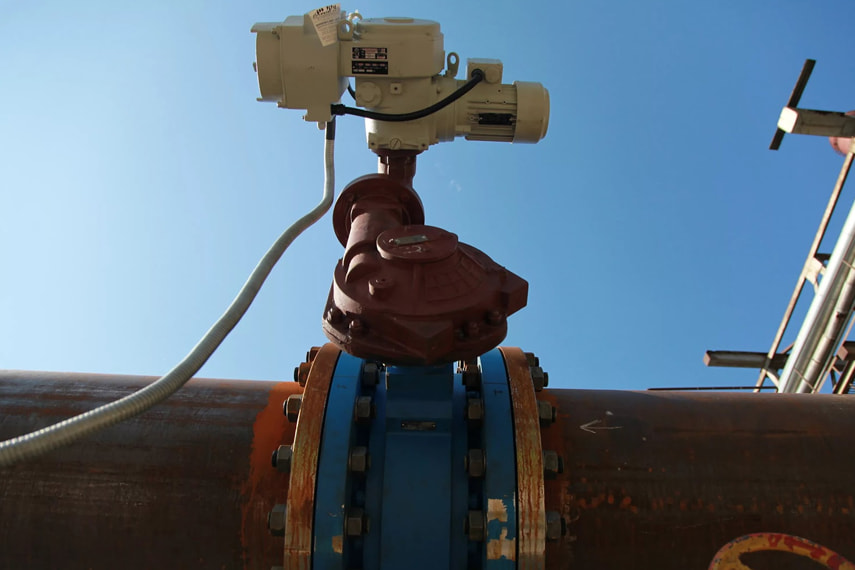

✅ По возможности монтируйте привод сверху трубы
✅ В вертикальных трубах устанавливайте клапан так, чтобы шток диска был горизонтален
✅ Используйте монтажные фланцы ISO 5211 для точного выравнивания привода
✅ Обеспечьте правильное сжатие прокладки, особенно в wafer-типах клапанов
✅ Избегайте установки вверх ногами тройных смещённых дисковых затворов — они очень чувствительны к направлению

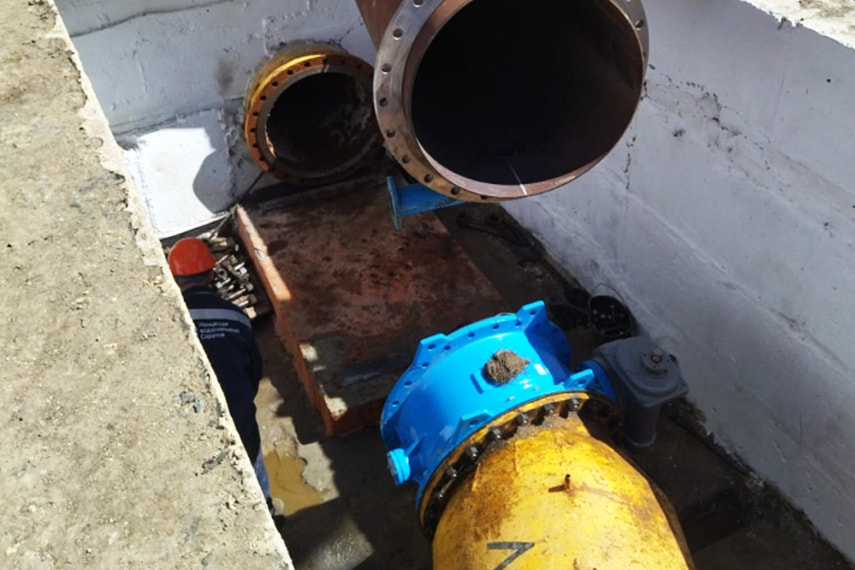

Установка wafer- и lug-типа дисковых затворов

Правильная установка дискового затвора — залог долгой и надёжной работы вашей системы.
