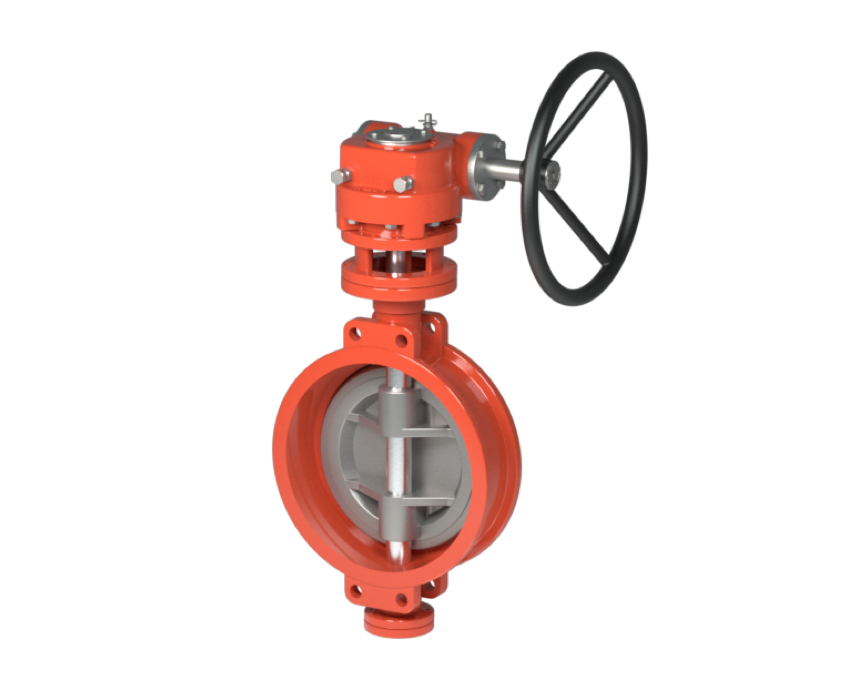

    • Затвор дисковый трехэксцентриковый межфланцевый SB73

    Ду

    50~2400 (2"~96")

    Ру

    0.6~6.4 (Class150~900)

    Рабочая температура

    -59°C~850°C

    Присоединение

    Межфланцевое

    Направление установки

    Одностороннее, двустороннее

    Конструкция

    GB/T12238, BS EN593, API609

    Строительная длина

    GB/T12221, BS EN558-1

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    WCB, LCC, LC1, WC6, CF8, CF8M, 321, 316Ti, 904L, 310S

    Диск

    WCB, LCC, LC1, WC6, CF8, CF8M, 321, 316Ti, 904L, 310S

    Шток

    420, 17-4PH, 304, 316, 321

    Седло

    304+Graphite, 316+Graphite, EPDM, NBR, PTFE, Viton, Metal to metal

    Особенности & Преимущества

    SB73 имеет специальную конструкцию. Когда затвор открывается и закрывается, сопротивление трению между седлом и диском невелико, а открывание и закрывание являются экономичными и гибкими. Уплотнительное кольцо диска имеет многоуровневую структуру, обеспечивает хорошую герметичность и стабильность. Оно подходит для различных промышленных жидкостных систем, работающих в условиях высокой температуры и высокого давления.

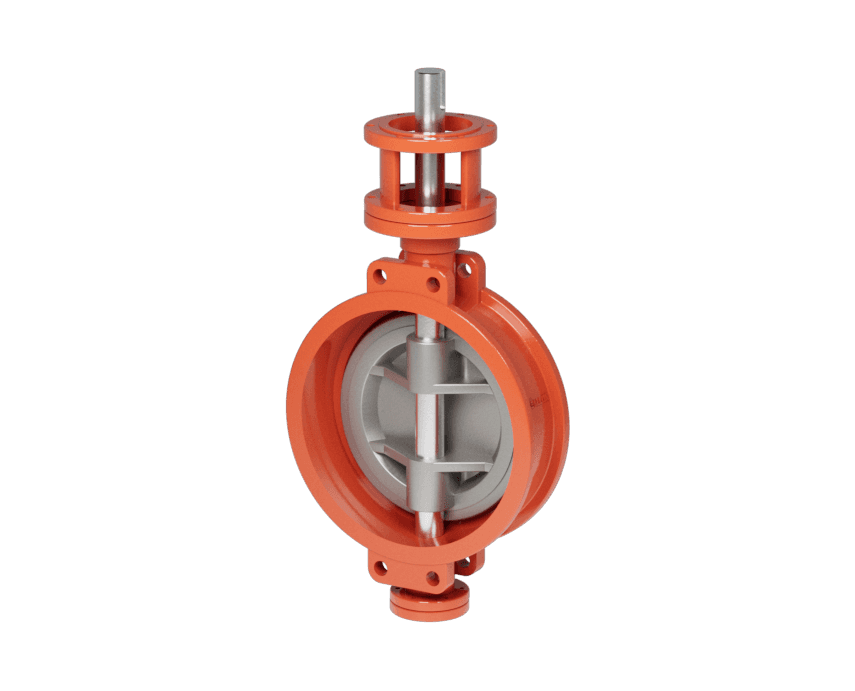

    Затвор дисковый трехэксцентриковый межфланцевый SB73

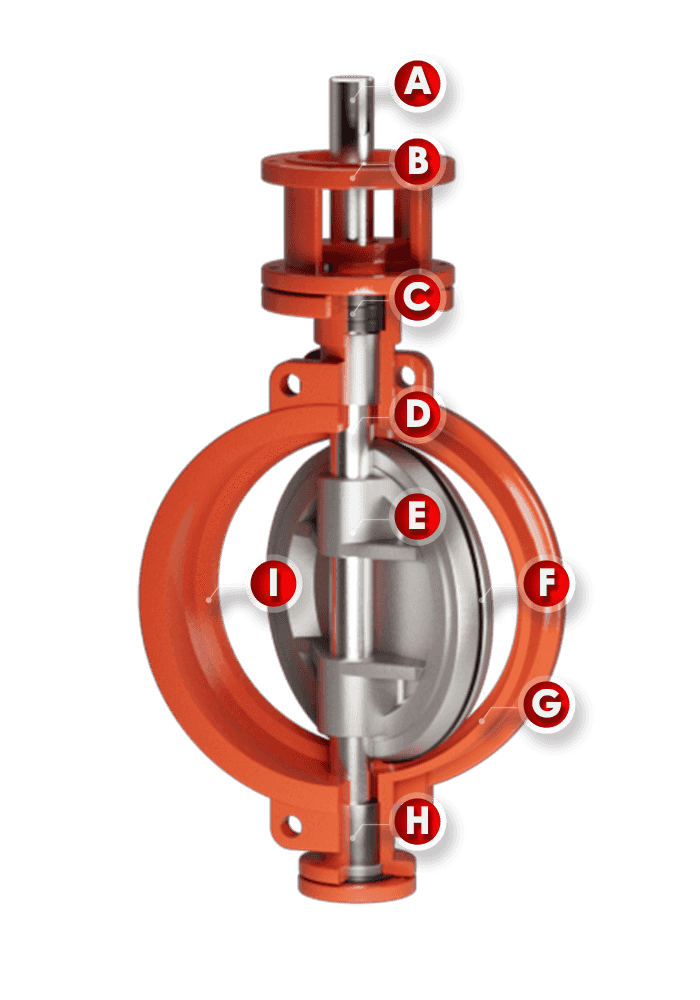

    Соединение штока может иметь различную форму (квадратную или круглую + шпонка) для подключения привода.

    Можно выбрать присоединение под привод, что позволяет устанавливать редуктор, электрические или пневматические приводы в соответствии с различными стандартами.

    Уплотнительный материал из ПТФЭ (или армированного графита) может эффективно повысить герметичность штока. Для уменьшения крутящего момента при открывании и закрывании и повышения трудоемкости операции можно выбрать подшипник.

    Материал фиксатора может быть выбран индивидуально. (Примечание: болты и гайки изготовлены из того же материала, что и фиксатор) Фиксатор может надежно фиксировать положение уплотнительного кольца в диске, обеспечивать герметичность и возможность ремонта и замены уплотнительного кольца.

    Можно выбрать различные материалы для изготовления диска. Усиливающие ребра делают его более прочным и не поддающимся деформации.

    Цельная конструкция обладает лучшей способностью выдерживать давление. А ее материал может быть выбран в зависимости от среды.

    Можно выбрать многослойное уплотнительное кольцо или уплотнительное кольцо "металл-металл". В то же время для различных условий работы могут быть выбраны различные материалы.

    Для уменьшения крутящего момента на штоке могут быть выбраны подшипники. В зависимости от условий работы могут быть выбраны различные материалы.

    Седло для жесткого соединения металла с металлом может применяться в средах с высокой температурой и высоким давлением. Посадочное место может быть выполнено из стеллита для наплавки или других материалов с высокой износостойкостью и коррозионной стойкостью.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NRHigh elasticity-2085-5~70
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
    MVQ (Silicon)High and low temperature resistance, oil, corrosion resistance-55200-30~180
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
    RPTFECorrosion resistance, low friction coefficient-60180-45~150
    Flexibale graphiteCold and hot resistant, corrosion resistant, self-lubricating-196600-60~550
    Ceramic fiberFire, high temperature resistance, low thermal conductivity-1961050-60~950
    Metal to metalHigh temperature, high pressure, wear, corrosion resistanceRefer to the metal material

    Размеры

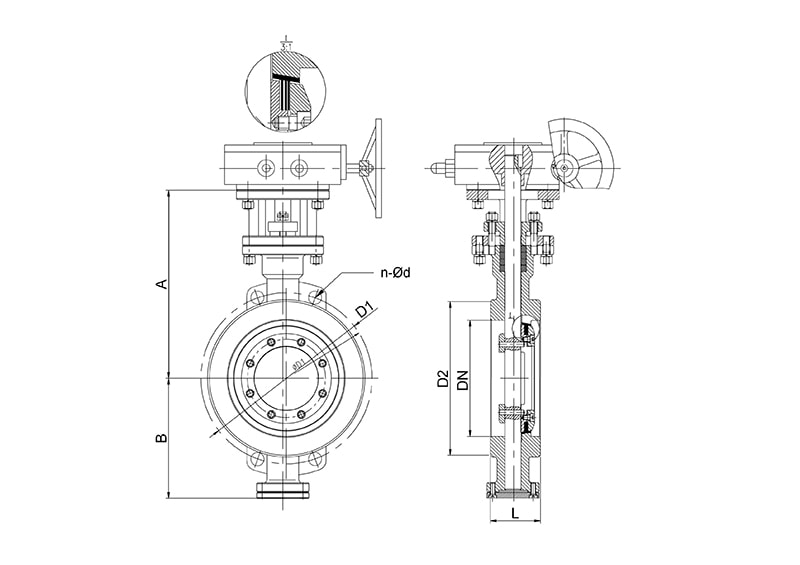

    Затвор дисковый трехэксцентриковый межфланцевый SB73's Drawing

    GB/T 9113 PN16

    DNLD1ABn-Φd
    5043951701124-18
    65461051901154-18
    80491152001208-18
    100561402151388-18
    125641502701648-18
    150701652951758-22
    2007118534021512-22
    2507620037024312-26
    3008322040028512-26
    3509225045032016-26
    40010228547535016-30
    45011434050535020-30
    50012734154038020-33
    60015434265043520-36
    70016534371548024-36
    80019034478553024-39
    90020334592059528-39
    100021634697065028-42
    1200254347110077532-48
    1400297348129087036-48
