Исследование: Затворы дисковые поворотные VS Краны шаровые

Выбор подходящего клапана для трубопроводной системы часто сводится к двум популярным вариантам: дисковым затворам и шаровым кранам. Оба относятся к поворотным клапанам (на 90°) и широко применяются в таких отраслях, как водоочистка, HVAC, химическая промышленность и нефтегаз. Но в чём же их ключевые отличия по характеристикам, стоимости, установке и управлению потоком?

🔍 В чём разница между дисковым затвором и шаровым краном?

Оба типа клапанов используются для включения/отключения потока, но различаются по конструкции, занимаемому пространству и области применения.

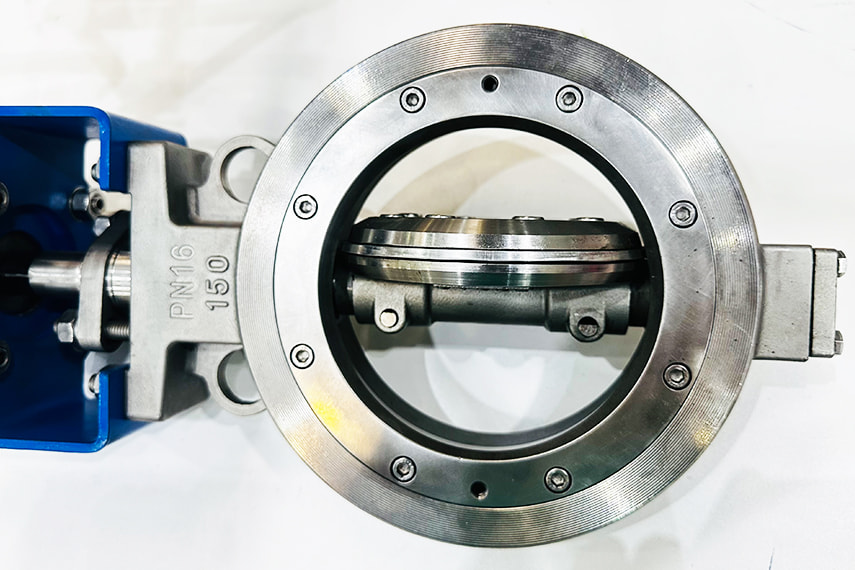

⚙️ Обзор дискового затвора

Дисковый затвор использует поворотный диск, закреплённый на штоке. При повороте на 90° диск открывает или перекрывает поток, оставаясь в его пути.

Ключевые особенности:

• Лёгкая и компактная конструкция

• Быстрое срабатывание

• Подходит для труб большого диаметра

• Выпускается в вариантах: межфланцевый (wafer), штыревой (lug), фланцевый

• Может применяться для регулирования потока (модуляции)

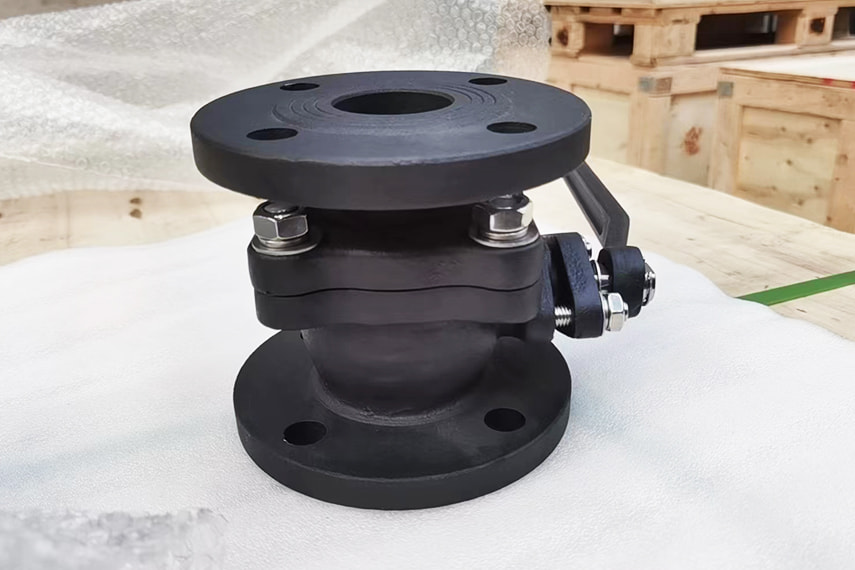

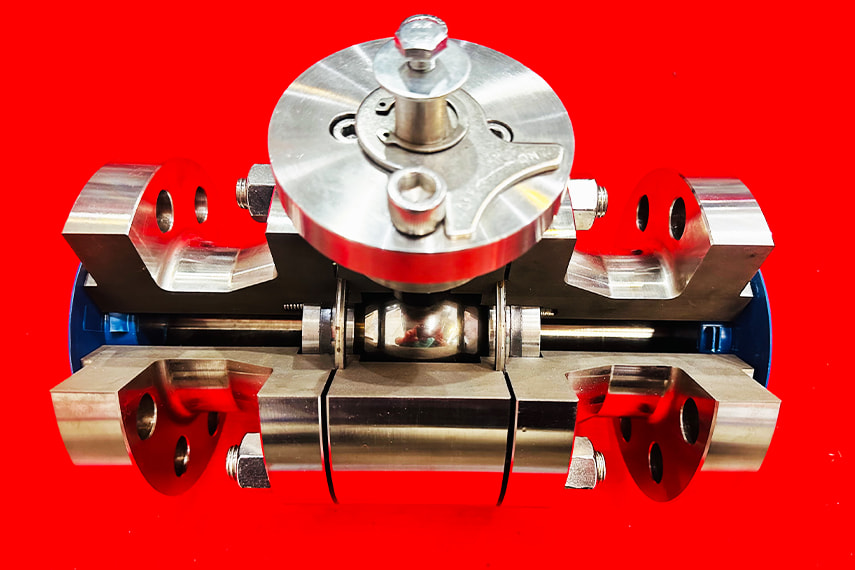

⚙️ Обзор шарового крана

Шаровой кран использует сферу с отверстием (шар) внутри корпуса. При совпадении отверстия с осью трубы жидкость проходит, при повороте на 90° — поток блокируется.

Ключевые особенности:

• Полный проход (минимальное гидравлическое сопротивление)

• Отличная герметичность

• Предпочтителен для систем с требованием «нулевой утечки»

• Более массивный и тяжёлый, чем дисковый затвор

• Не предназначен для регулирования потока

📊 Сравнительная таблица:

🧪 Сравнение по дросселированию и регулировке потока

• Дисковые затворы (особенно с двойным или тройным эксцентриситетом) отлично подходят для регулирования потока, обеспечивая стабильные характеристики в промежуточных положениях.

• Шаровые краны не предназначены для регулировки — частично открытые положения вызывают вибрации, кавитацию и повреждение седла.

💰 Эффективность по стоимости и установке

• Дисковые затворы легче и дешевле, особенно в больших диаметрах (от DN300 и выше).

• Компактная форма упрощает монтаж в условиях ограниченного пространства (например, в венткамерах HVAC).

• Шаровые краны становятся громоздкими и дорогими при увеличении диаметра.

🌟 Решения от Seallon

При выборе между дисковым затвором и шаровым краном рассмотрите:

• Серия Seallon SB (дисковые затворы)

• Серия Seallon SK (шаровые краны)

Преимущества:

• Плотное перекрытие (нулевая утечка)

• Стабильное регулирование потока

• Высокий коэффициент пропускной способности (Cv) при низком сопротивлении

• Совместимость с электроприводами и пневмоприводами

• Размеры от DN50 до DN1200, давление до PN40 / Class 300

✅ Идеально для:
водоснабжения | охладительных контуров | ТЭС | химических трубопроводов | зон HVAC
