Исследование: Можно ли использовать дисковые затворы для дросселирования или регулирования потока?

Дисковые затворы широко применяются в промышленных трубопроводных системах благодаря своей компактной конструкции, экономичности и простоте эксплуатации. Но часто инженеров и проектировщиков волнует вопрос:

Можно ли использовать дисковые затворы для дросселирования или регулирования потока?

Ответ: Да! — но с определёнными оговорками.

Что такое дросселирование в применении клапанов?

Дросселирование — это частичное открытие клапана для регулирования расхода жидкости. В отличие от простого открыто/закрыто, дросселирование требует точного позиционирования и стабильных характеристик потока, где важны тип клапана, конструкция диска и материал седла.

Почему выбирать дисковые затворы для регулирования потока?

Дисковые затворы — это поворотные клапаны с диском, который регулирует поток при вращении. Их часто используют для регулирования в таких системах, как:

• Водораспределительные сети

• Системы ОВК (отопление, вентиляция, кондиционирование)

• Химическая и нефтехимическая промышленность

• Охлаждающие башни и противопожарные системы

• Пищевая и напитковая промышленность

Лучшие типы дисковых затворов для дросселирования

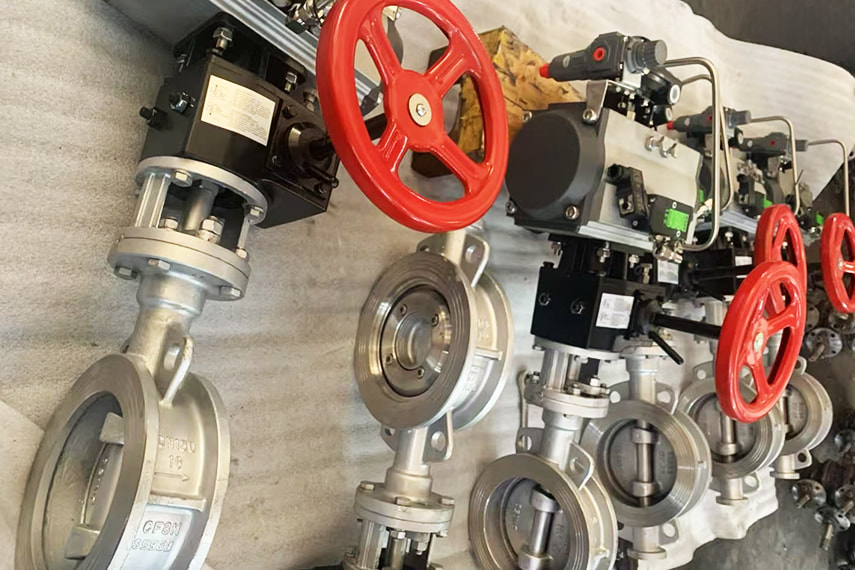

• Высокопроизводительные дисковые затворы (SB72): двойное смещение обеспечивает более стабильное дросселирование и меньший износ по сравнению со стандартными концентрическими моделями.

• Тройное смещение (SB73, SB43, SB63): идеально подходят для точного регулирования при высоком давлении и температуре, с металло-металлическим уплотнением для плотного закрытия и точного контроля.

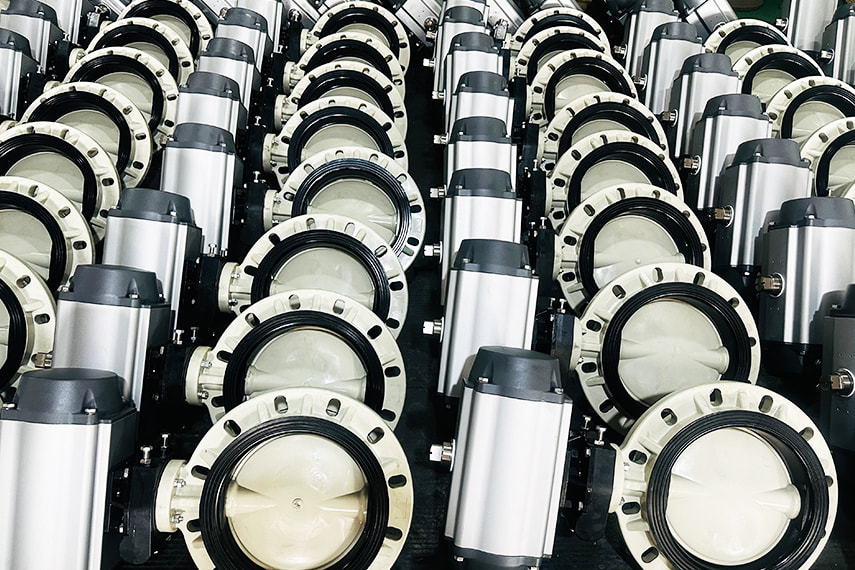

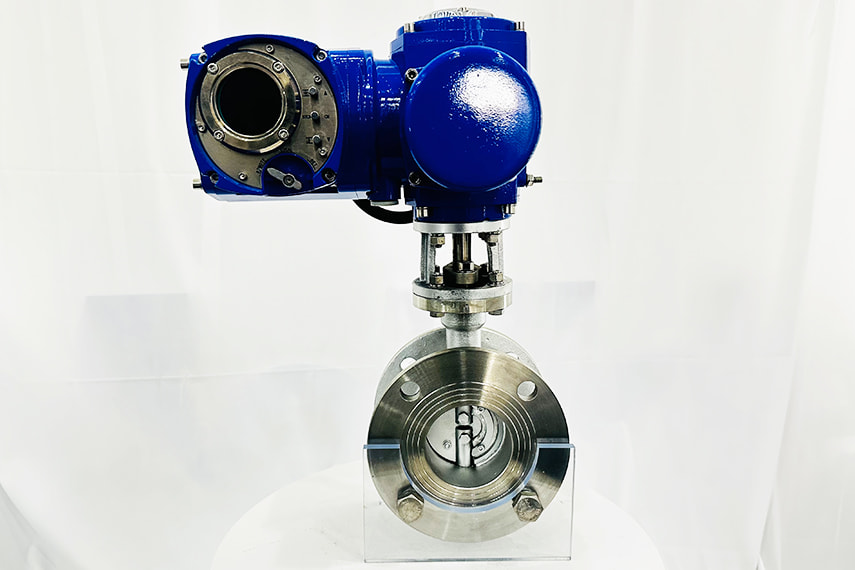

• Электрические и пневматические дисковые затворы (SB971, SB941, SB671, SB641): автоматизированные клапаны с позиционерами для точного и повторяемого управления в непрерывных процессах.

Основные преимущества дисковых затворов для дросселирования

• Быстрый отклик благодаря повороту на 90°

• Низкое падение давления при полном открытии

• Компактный монтаж по сравнению с клапанами типа «клапан» или шаровыми

• Лёгкие и простые в автоматизации

• Подходят для труб большого диаметра

Ограничения и важные моменты

• Для очень точного регулирования в критичных системах предпочтительнее использовать клапаны типа «глоб» или специализированные регулирующие клапаны

• В системах, склонных к кавитации, неправильное дросселирование может вызвать вибрации и износ седла

• При очень малых расходах диск может работать нестабильно

• Использование двойного или тройного смещения значительно улучшает качество регулирования и продлевает срок службы клапана

Рекомендации по регулированию потока с помощью дисковых затворов

• Используйте приводы с обратной связью по положению для автоматического управления

• Устанавливайте клапаны с правильной маркировкой направления потока

• Выбирайте материалы седла (например, PTFE, EPDM, NBR) в зависимости от рабочей среды

• Избегайте дросселирования в диапазонах угла открытия диска 0–15% и 85–100%, где чувствительность управления ниже

Таким образом, дисковые затворы — это эффективное и экономичное решение для регулирования потока в широком спектре промышленных приложений, если учесть особенности конструкции и правильно подобрать тип клапана.
