Исследование: Являются ли дисковые затворы направленными?

Один из самых часто задаваемых вопросов в 2025 году об индустриальных клапанах:

«Являются ли дисковые затворы направленными?»

Ответ:

Да, многие дисковые затворы направлены — особенно клапаны высокого класса.

Что значит «направленный» дисковый затвор?

Направленный дисковый затвор разработан для оптимальной работы при движении среды в определённом направлении, что зависит от:

• Геометрии диска

• Конструкции седла клапана

• Смещённой структуры (например, двойное или тройное смещение)

• Поведения при перепаде давления

Неправильная установка — например, обратный поток — может привести к повреждению уплотнений, протечкам или преждевременному выходу из строя клапана.

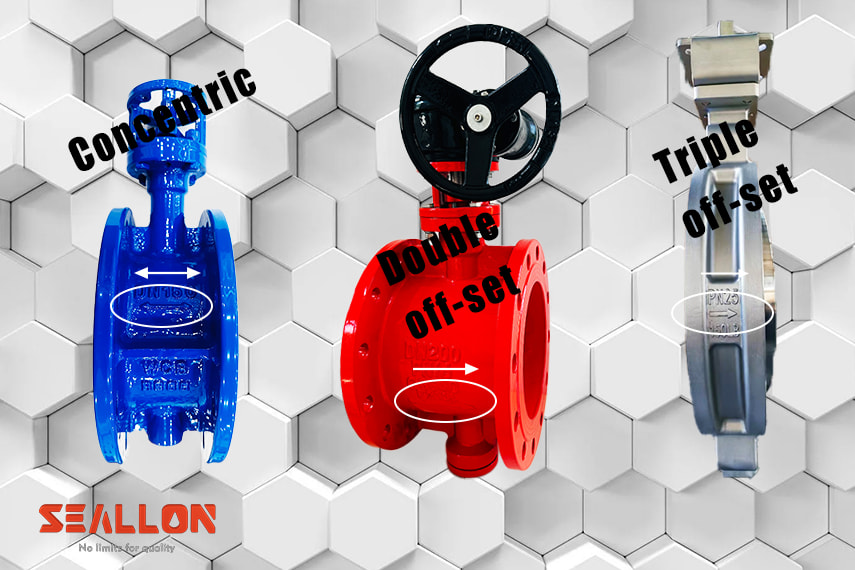

Какие дисковые затворы являются направленными?

1. Концентрические (с упругим седлом)

• Обычно не направленные

• Имеют центрированный диск и седло

• Могут работать с потоком с любой стороны

• Часто используются в низкодавленных системах воды, ОВК и пищевой промышленности

2. Двойное смещение

• Обычно направленные

• Смещения уменьшают контакт седла при открытии/закрытии, но только если поток идёт правильно

• Идеальны для средних и высоких давлений в промышленности

3. Тройное смещение

• Всегда направленные

• Металло-металлическое уплотнение основано на эксцентричном моменте затяжки

• Неправильный поток вызывает износ седла и протечки

• Используются в паровых, химических и энергетических системах

Как определить направление потока?

• Стрелки на корпусе: большинство направленных клапанов имеют литую или штампованную стрелку, указывающую направление потока

• Техническая документация: указывает на вход и выход

• Рабочие параметры давления: некоторые клапаны рассчитаны на асимметричное давление сверху или снизу

Что происходит при обратной установке направленного дискового затвора?

• Неравномерный износ уплотнительного края диска

• Снижение герметичности из-за деформации седла

• Повышение требуемого крутящего момента

• Увеличение риска протечек и повреждений при перепаде давления

Рекомендации по установке направленных дисковых затворов

• Всегда проверяйте стрелку направления потока перед монтажом

• Для затворов с фланцевыми ушками убедитесь в правильном положении болтов для герметичного прилегания

• При монтаже типа wafer обеспечьте равномерное сжатие прокладки и правильную ориентацию

• Используйте монтажные площадки ISO 5211 для точного выравнивания привода

• Избегайте применения направленных клапанов в системах с двунаправленным потоком, если это не предусмотрено

Рекомендуемые высокопроизводительные направленные клапаны

• Серия SB72 — высокопроизводительный дисковый затвор с двойным смещением

• Серия SB42 — фланцевый дисковый затвор с двойным смещением

• Серия SB73 — wafer-дисковый затвор с тройным смещением

• Серия SB43 — фланцевый дисковый затвор с тройным смещением

• Серия SB63 — сварной дисковый затвор с тройным смещением

Таким образом, понимание направленности дискового затвора и правильная установка — ключевые факторы для долговечной и герметичной работы клапана в вашей системе.
