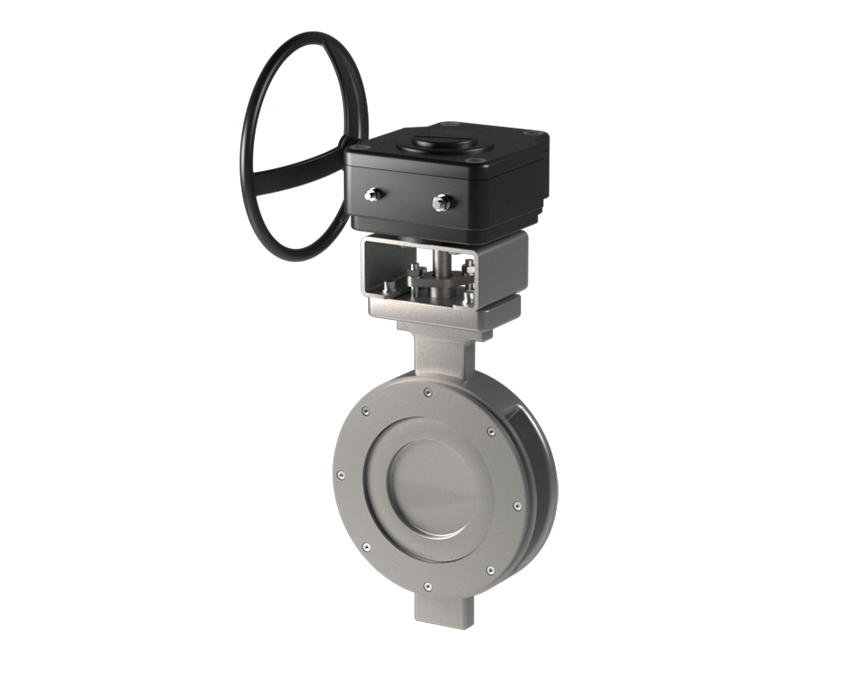

    • Высокоэффективный затвор поворотный SB72

    Ду

    50~1200 (2"~48")

    Ру

    0.6~4.0 (Class150, 300)

    Рабочая температура

    -59℃~550℃

    Присоединение

    Межфланцевое, фланцевое

    Направление установки

    Одностороннее, двустороннее

    Конструкция

    API609

    Строительная длина

    GB/T 12235

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    ISO5211

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    WCB, CF8, CF8M, CF3, CF3M, 321, 316Ti, 904L, 2507, 2205

    Диск

    WCB, CF8, CF8M, CF3, CF3M, 321, 316Ti, 904L, 2507, 2205

    Шток

    17-4PH, 304, 316, F44

    Седло

    PTFE, RPTFE, metal to metal

    Особенности & Преимущества

    SB72 - это высокоэффективный затвор поворотный, предназначен для работы в сложных условиях, где необходимы герметичное перекрытие, высокое давление и долговечность. Эти затворы широко используются в таких отраслях, как химическая промышленность, нефтегазовая промышленность, системы кондиционирования воздуха, водоподготовка и производство электроэнергии. Высокоэффективный затвор поворотный часто имеют усовершенствованные конструктивные элементы, которые повышают эффективность, надежность и эксплуатационные характеристики в сложных условиях эксплуатации.

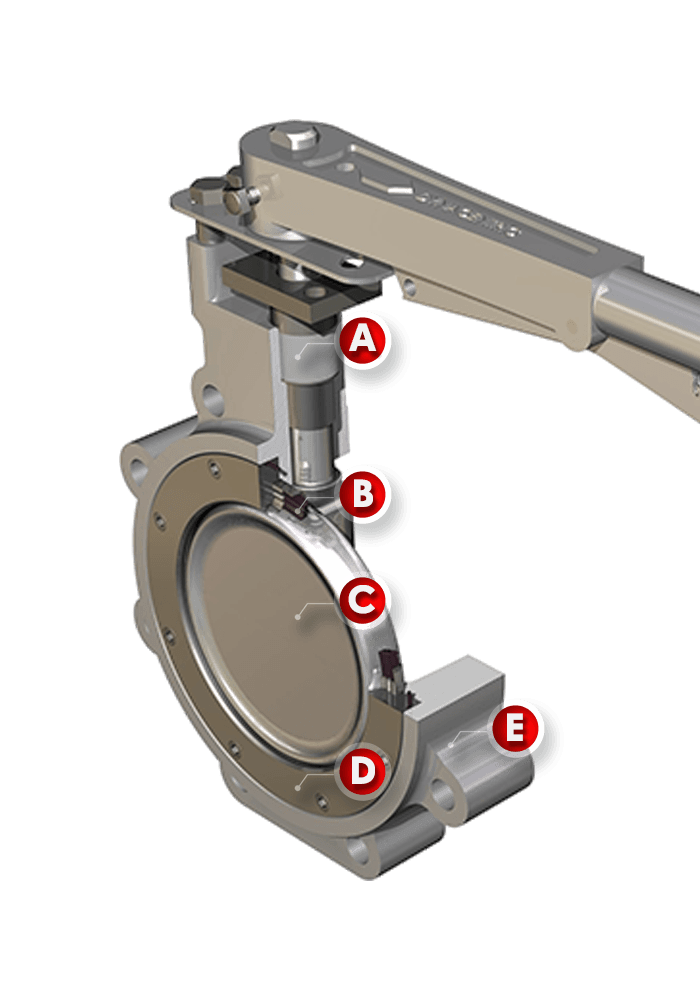

    Высокоэффективный затвор поворотный SB72

    Сальник обычно изготавливается из графита, ПТФЭ (политетрафторэтилена) или витона. Эти материалы отбираются за их эластичность, химическую стойкость и устойчивость к высоким температурам.

    Седло сконструировано таким образом, чтобы обеспечить надежное уплотнение между диском и корпусом. Седло может быть цельным (встроенным в корпус) или сменным. Двунаправленное седло может быть изготовлено по индивидуальному заказу, что обеспечивает уплотнение в обоих направлениях, что делает его универсальным для различных применений.

    Диск имеет уплотнительную поверхность, которая в сочетании с посадочным местом обеспечивает плотное перекрытие и минимальную утечку, что особенно важно в тех случаях, когда требуется нулевая утечка.

    Прижимное кольцо помогает сохранить целостность уплотнения, обеспечивая постоянный контакт седла с корпусом. Это обеспечивает надежную герметизацию, особенно в условиях вибрации или в системах с пульсирующими потоками.

    Корпус является жестким и предназначен для работы при высоком давлении и высоком расходе. Высокопроизводительные дроссельные заслонки имеют усиленную конструкцию корпуса, гарантирующую, что они смогут безотказно работать в сложных условиях. Корпус может быть выполнен в виде пластины для более легких применений или с двойным фланцем для систем с более высоким давлением.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
    MVQ (Silicon)High and low temperature resistance, oil, corrosion resistance-55200-30~180
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
    RPTFECorrosion resistance, low friction coefficient-60180-45~150
    PPLHigh temperature and chemical corrosion resistance-60230-45~200
    PEEKHigh temperature and chemical resistance-60300-45~260
    Metal to metalHigh temperature, high pressure, wear, corrosion resistanceRefer to the metal material

    Размеры

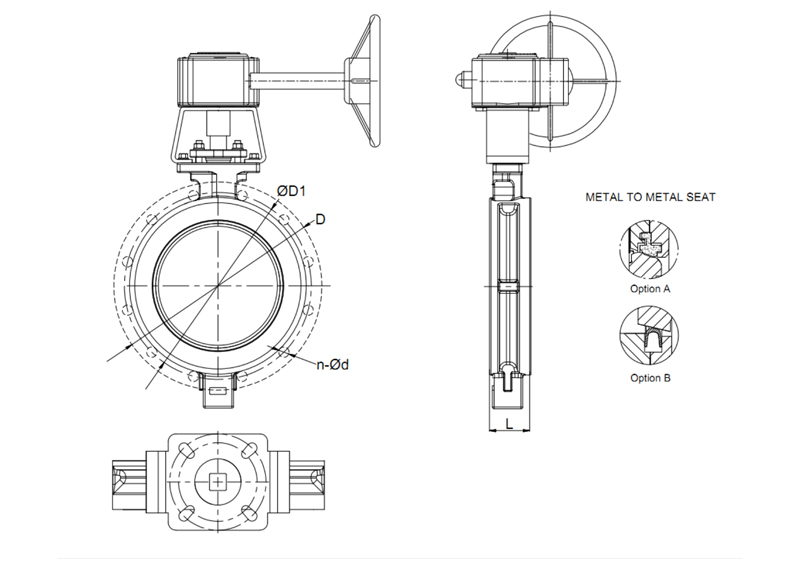

    Высокоэффективный затвор поворотный SB72's Drawing
    DNLDD1n-Φd
    50431651254-18
    65491851458-18
    80492001608-18
    100542201808-18
    125572502108-18
    150572852408-22
    2006434029512-22
    2507140535512-26
    3008146041012-26
    3509252047016-26
    40010258052516-30
    45011464058520-30
    50012771565020-33
    60015484077020-36
    70016591084024-36
    800190102595024-39
    9001841125105028-39
    10002221255117028-42
    12002541485139032-48

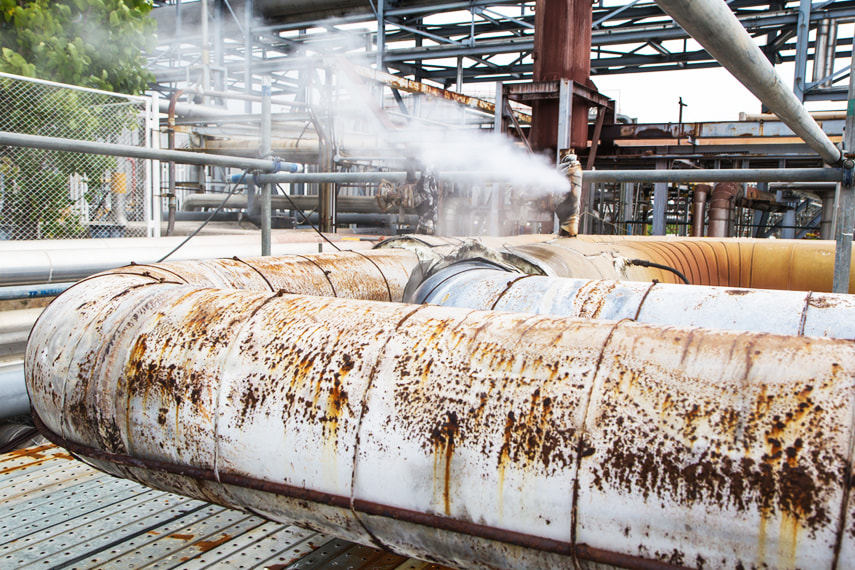

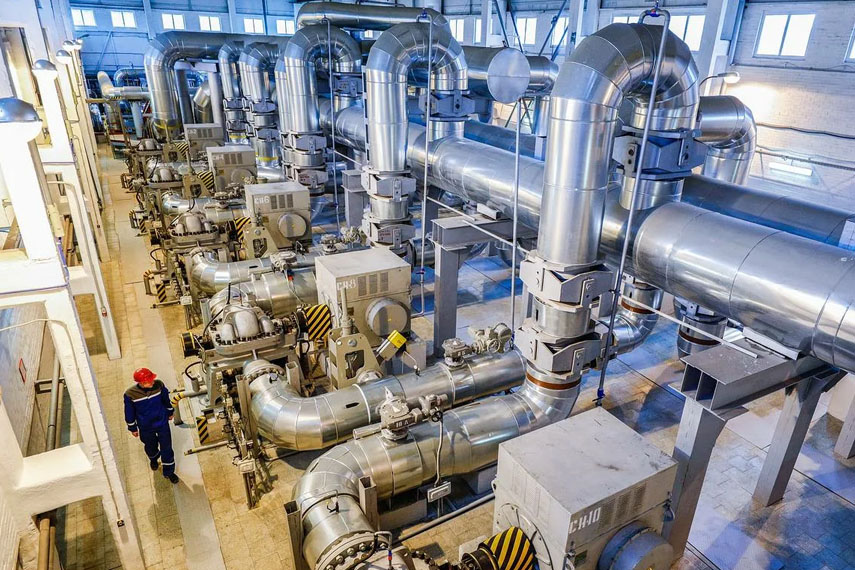

    Практические применения
