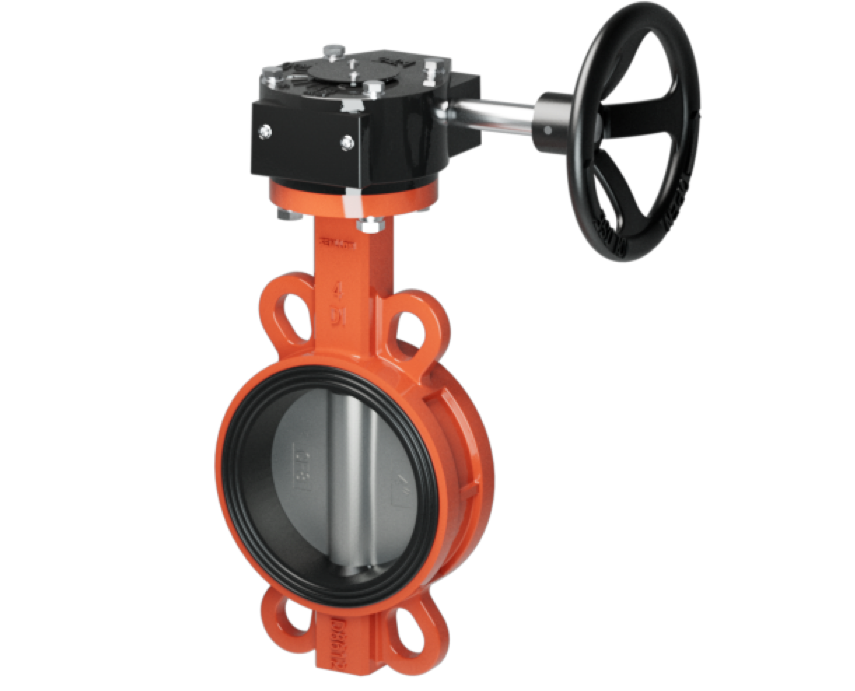

  • Затвор дисковый поворотный симметричный межф. SB71-A

    Ду

    25~1200 (1"~48")

    Ру

    0.6~2.5 (Class150, 5K, 10K)

    Рабочая температура

    -20℃~150℃

    Присоединение

    Межфланцевое

    Направление установки

    Двустороннее

    Конструкция

    GB/T12238, BS EN593, API609

    Строительная длина

    GB/T12221, BS EN558-1

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    GGG40, WCB, CF8, CF8M, CF3, CF3M

    Диск

    GGG40, GGG40+Hypalon, CF8, CF8M, CF3, CF3M, Duplex Stainless Steel

    Шток

    45#, 410, 416, 431, 304, 316

    Седло

    EPDM, NBR, NR, SBR, Hypalon, Viton, MVQ

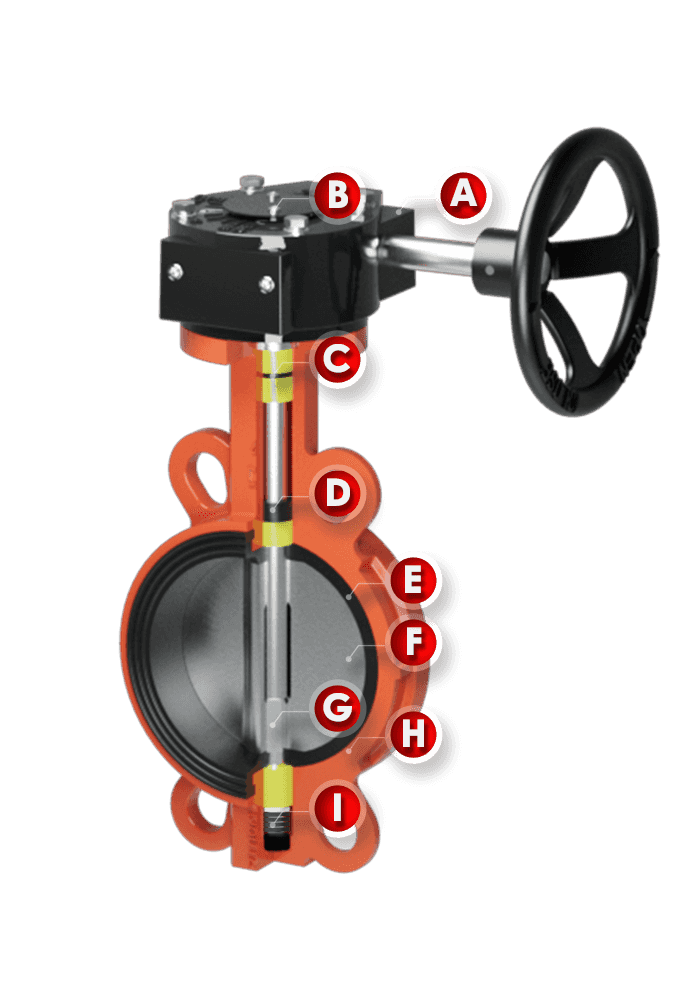

    Особенности & Преимущества

    Затвор дисковый поворотный симметричный межфланцевый (универсальный) SB71-A имеет компактную конструкцию и предназначен для предотвращения возврата перепада давления в двух направлениях, который также отличается быстрым и простым переключением на 90 градусов, надежной герметизацией, высокой коррозионной стойкостью и отсутствием отверстий для штифтов. Он подходит для различных промышленных жидкостных систем.

    В зависимости от размера и крутящего момента затворов дисковых, с одноступенчатыми и двухступенчатыми турбинами, она может управляться непосредственно вручную или может быть подключена к приводу для обеспечения автоматизированной работы. Корпус турбины IP67/68 также может быть изготовлен по индивидуальному заказу.

    Устройство индикации положения может быть настроено в соответствии с требованиями заказчика: стрелка индикации, циферблат, концевой выключатель с передачей сигнала и т.д.

    Уплотнительное кольцо используется в качестве уплотнения штока, которое позволяет обеспечить посадку с натягом и герметичность.

    Он выполняет функцию поддержания положения штока затвора и может обеспечить герметизацию между штоком и корпусом . Материал может быть адаптирован к среде.

    Он герметичен без утечек, его можно заменить и он износостойкий. Материал может быть адаптирован к среде. Мягкое резиновое сиденье легко устанавливается и заменяется, а расширенная конструкция отбортовки делает его подходящим для различных ответных фланцев. Они обеспечивают лучшую герметизацию, чем жесткие заднее сиденье. Чем больше диаметр, тем очевиднее преимущества. В то же время стоимость жесткого заднего сиденья составляет лишь половину стоимости жесткого заднего сиденья, поэтому мягкое резиновое сиденье является общей тенденцией для симметричных межфланцевых затворов.

    Он имеет обтекаемый дизайн, малое сопротивление, большую текучесть. Его материал может быть выбран в зависимости от среды, например, вулканизированная резина или фторопласт.

    Он может передавать больший крутящий момент без фиксации штифтом, делает поверхность диска гладкой и более устойчивой к эрозии и коррозии, облегчает замену штока или диска, делает разборку и сборку более удобными.

    Мягкое заднее сиденье соответствует только своему корпусу, углубление в корпусе на самом деле предназначено для придания седлу большей прочности, чтобы седло было нелегко сдвинуть и деформировать под давлением. Помимо своего красивого внешнего вида, этот корпус также подходит для различных стандартов подключения, таких как PN10, PN16, КЛАСС 150, 5K, 10K, таблица D, таблица E и т.д.

    Новая конструкция позволяет эффективно предотвратить проблему утечки в верхних и нижних отверстиях вала DN400-DN1200. Пользователь может просто открутить болты и нижнюю крышку (стопорное кольцо) и повернуть сальник против часовой стрелки, чтобы уплотнить упаковку, сделать ее более компактной и полной и повысить герметичность штока. При заказе клиентам могут быть предоставлены специальные инструменты. если утечки нет, установите детали обратно на корпус.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NRHigh elasticity-2085-5~70
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    HT EPDMAging resistance, ozone resistance, corrosion resistance, heat resistance-40150-25~135
    Wear-resistantExcellent traction performance and wear resistance-30100-15~100
    CROil, heat, flame, sunlight, ozone, acid and alkali resistance-30125-15~100
    HypalonOxidation resistance, resistance to winding and cracking-40120-25~110
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
    MVQ (Silicon)High and low temperature resistance, oil, corrosion resistance-55200-30~180
    PFAExcellent chemical corrosion resistance, low friction coefficient-60200-45~180
    FEP (F46)Chemical resistance, radiation resistance-20150-5~120
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
    RPTFECorrosion resistance, low friction coefficient-60180-45~150
    UPVCCorrosion and pressure resistance, hygiene-30100-15~80
    CPVCCorrosion and pressure resistance, hygiene-30110-15~95
    PVDFAnti aging and chemical resistance-30100-15~70

    Размеры

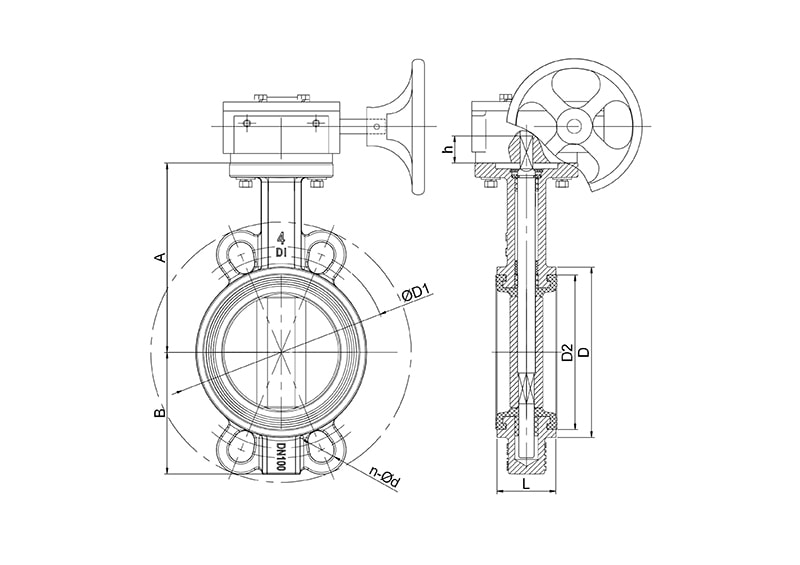

    Затвор дисковый поворотный симметричный межф. SB71-A's Drawing
    DNLABSxSΦGHISO
    5211
    ΦEΦE1n0-Φd0PN6PN10PN16ANSI 150LBJIS 10K
    ΦD1n-ΦdΦD1n-ΦdΦD1n-ΦdΦD1n-ΦdΦD1n-Φd
    5043132729x925F0565504-81104-141254-181254-18120.74-181204-19
    6546138829x925F0565504-81304-141454-181454-18139.74-181404-19
    8046154969x925F0565504-81504-181608-181608-18152.44-181508-19
    1005216910911x1128F0790704-101704-181808-181808-18190.58-181758-19
    1255618212514x1428F0790704-102008-182108-182108-18215.98-222108-23
    1505619713814x1428F0790704-102258-182408-222408-22241.38-222408-23
    2006023517217x1735F101251024-122808-182958-2229512-22298.58-2229012-23
    2506826720722x2240F101251024-1233512-1835012-2235512-2636212-2635512-25
    3007830523822x2240F101251024-1239512-1840012-2241012-26431.812-2640016-25
    3507833626522x2240F101251024-1244512-2246016-2247016-26476.312-2944516-25
    4008640030433.252F141751404-1851516-2652516-30539.516-2951016-27
    4501034113373852F141751404-1856520-2658520-3057816-3256520-27
    50012746036841.264F141751404-1862020-2665020-3363520-3262020-27
    60015452342850.770F162101654-2272520-3077020-36749.520-3573024-33
