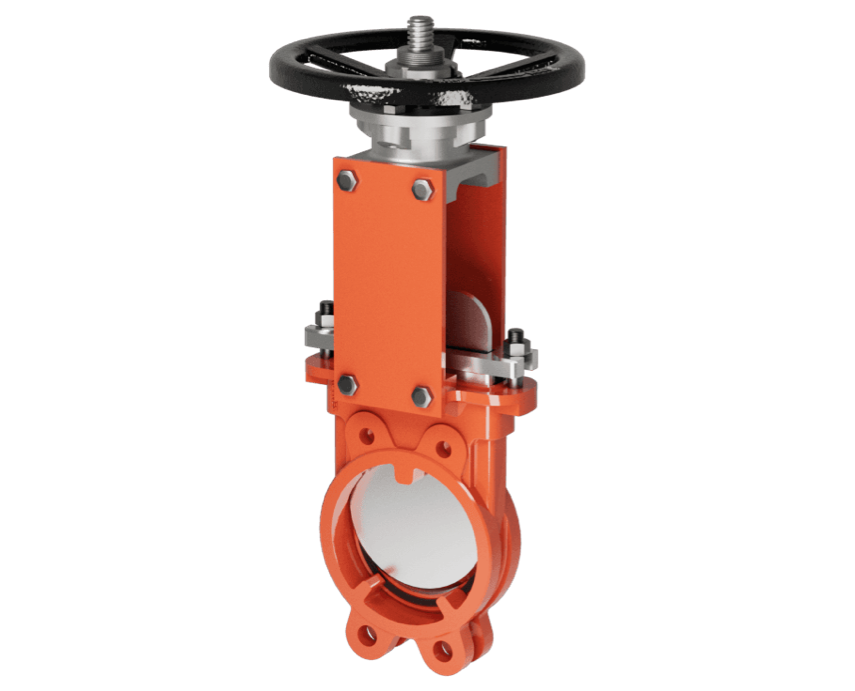

    • Задвижка шиберная ножевая SG73-B O-образное уплотнение

    Ду

    50~2400 (2"~96")

    Ру

    0.1~4.0 (Class300)

    Рабочая температура

    -46°C~850°C

    Присоединение

    Межфланцевое

    Направление установки

    Одностороннее, двустороннее

    Конструкция

    JB/T8691

    Строительная длина

    GB/T15188

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Диск

    304, 316, 304L, 316L, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Шток

    420, 431, 304, 316, 316L, 321

    Седло

    EPDM, NBR, NR, SBR, PTFE, Viton, MVQ, 420, Stellite alloy, Polyurethane, Ceramics

    Особенности & Преимущества

    SG 73-B представляет собой цельную конструкцию, а его экономичный литой корпус с полукруглыми выступами обеспечивает долговечную работу в самых разных областях применения - от общего назначения до тяжелых сред. Выпускаемые со сменным О-образным уплотнением однонаправленного или двунаправленного действия, эти серии легко автоматизируются для включения / выключения.

    Задвижка шиберная ножевая SG73-B O-образное уплотнение

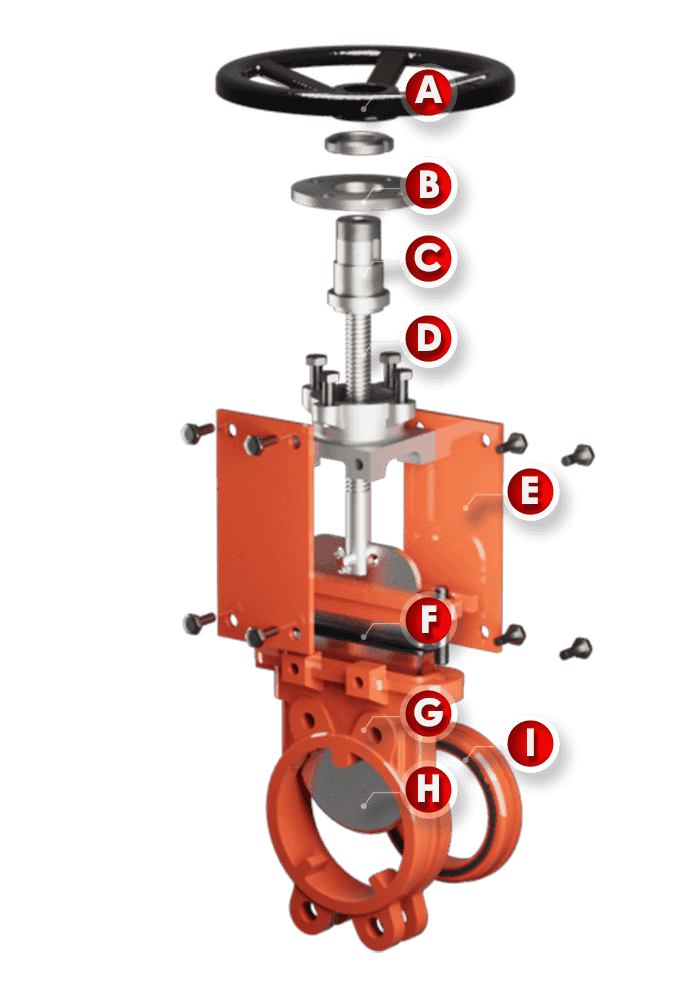

    Маховик из ковкого чугуна более долговечен. Благодаря правильному размеру вращение маховика экономит трудозатраты.

    Платформа под приводом может быть настроена в соответствии с требованиями заказчика, что позволяет устанавливать электрические/пневматические приводы различных стандартов.

    Втулка штока служит опорой для маховика и заставляет шток вращаться по внутренней резьбе, поднимая диск. В зависимости от требований можно выбрать бронзу или сталь.

    В зависимости от условий работы могут быть выбраны различные материалы. Основными критериями являются твердость и коррозионная стойкость.

    Бугель состоит из утолщенных стальных пластин, которых достаточно для крепления диска, платформы и привода.

    Резиновые и нейлоновые уплотнительные материалы могут эффективно улучшить герметизацию между сальником и диском. В зависимости от среды могут быть выбраны различные материалы.

    Корпус представляет собой цельную конструкцию в виде пластины или выступа. Покрытие из полиэстера обеспечивает отличную коррозионную стойкость. Меньшая длина значительно снижает затраты на производство и техническое обслуживание шибера. В зависимости от условий эксплуатации могут быть выбраны различные материалы.

    Конструкция диска для полировки и снятия фаски не повреждает посадочное место. В зависимости от материала могут быть выбраны различные материалы.

    Седло клапана О-образной формы герметизируется в одном или двух направлениях и может быть заменено в случае повреждения. В зависимости от среды могут быть выбраны различные материалы.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NRHigh elasticity-2085-5~70
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
    Ceramic fiberFire, high temperature resistance, low thermal conductivity-1961050-60~950
    Metal to metalHigh temperature, high pressure, wear, corrosion resistanceRefer to the metal material

    Размеры

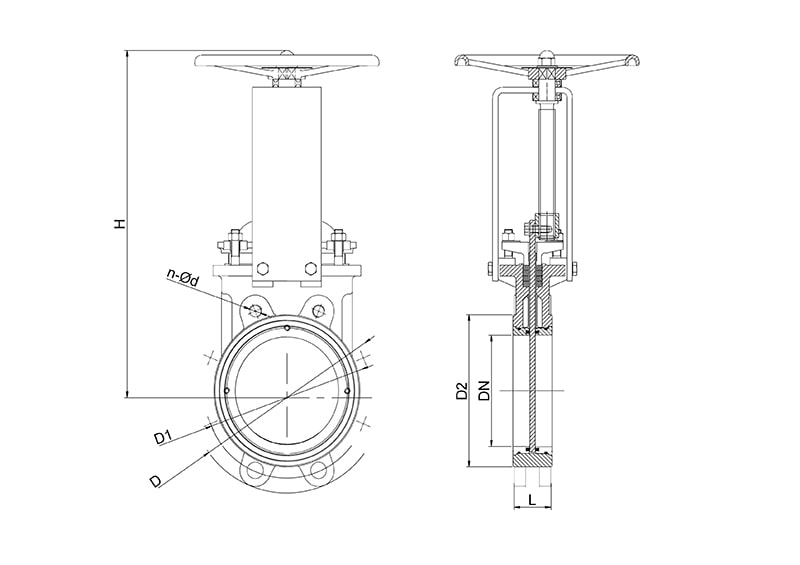

    Задвижка шиберная ножевая SG73-B O-образное уплотнение's Drawing

    GB/T 9113 PN10

    DNLDD1D2bfn-Φd
    5048165125991834-18
    65481851451181838-18
    80512001601322038-18
    100512201801562038-18
    125572502101842238-18
    150572852402112238-22
    200703402952662438-22
    2507039535031926312-22
    3007644540037026412-22
    3507650546042926416-22
    4008956551548026416-26
    4508961556553028420-26
    50011467062058228420-26
    60011478072568234520-30
    70012789584079434524-30
    800127101595090136524-33
    90012711151050100138528-33
    100014912301160111238528-36
    120015614551380132844532-39
    140017116751590153048536-42
    160019819151820175052540-48
