Исследование: Типы шиберных ножевых задвижек

🧰 Основные типы шиберных задвижек
Шиберные ножевые задвижки выпускаются в различных конструктивных исполнениях, подходящих для разных классов давления, характеристик среды и условий монтажа. Ниже приведены наиболее распространённые типы:

А. Односторонняя шиберная задвижка (Unidirectional Knife Gate Valve)

Конструкция: Герметизация только в одном направлении потока
Особенности: Одинарное седло, к которому прижимается нож
Применение: Вода, ил, бумажная масса, лёгкий шлам
✅ Экономичное решение, широко применяется в промышленности

Б. Двусторонняя шиберная задвижка (Bidirectional Knife Gate Valve)

Конструкция: Герметизация в обоих направлениях потока
Особенности: Двойные седла и направляющее лезвие
Применение: Обратные потоки, сточные воды, трубопроводы в горнодобывающей отрасли
✅ Улучшенная герметичность в прямом и обратном потоке

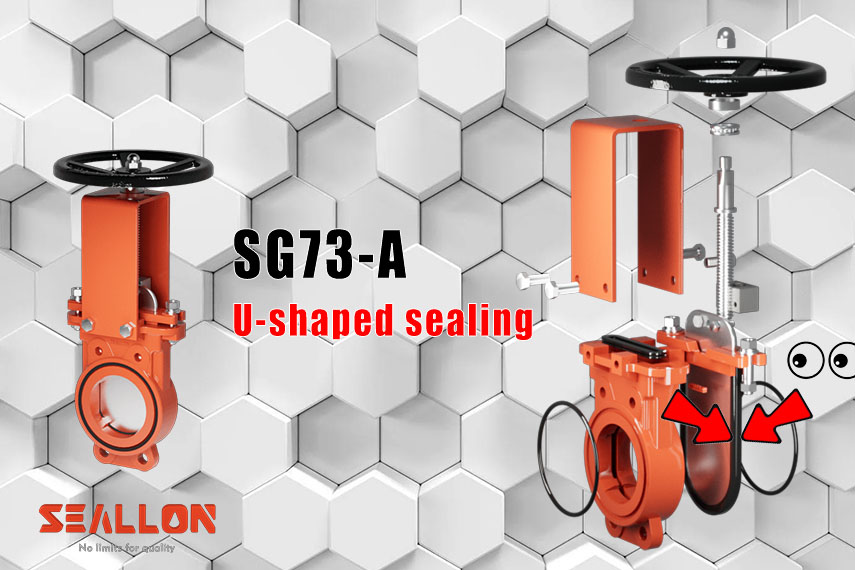

1. Задвижка шиберная с седлом U-образной формы (U-shaped Seat Knife Gate Valve)

Конструкция: U-образное резиновое седло обеспечивает двустороннюю герметизацию
Особенности: Простая конструкция, удобство в обслуживании, заменяемые уплотнения
Применение: Вода, ил, бумажная масса, лёгкий шлам
✅ Армированная проволокой вставка улучшает герметичность и устойчивость к давлению

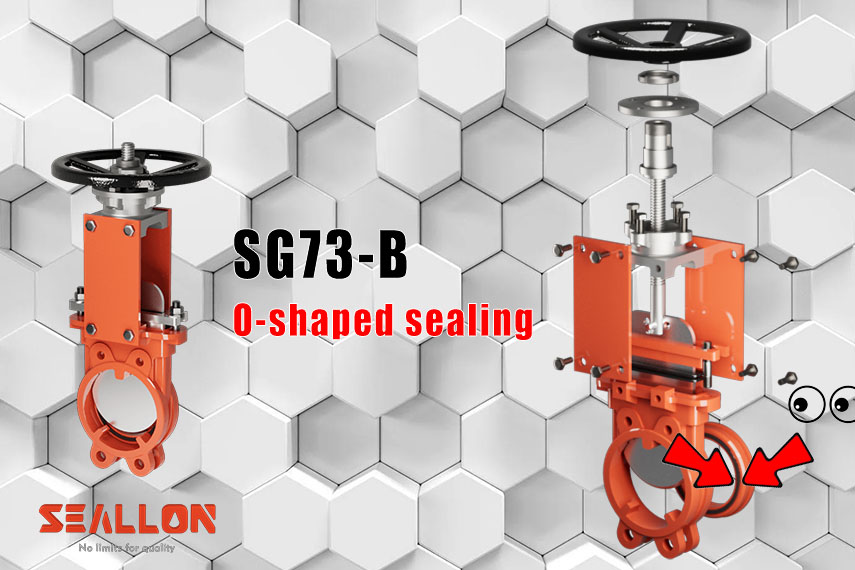

2. Задвижка шиберная с седлом O-образной формы (O-shaped Seat Knife Gate Valve)

Конструкция: Одно или два O-образных седла для одно- или двустороннего уплотнения
Особенности: Седла из NR, EPDM, NBR, PTFE, металла, керамики — под конкретные условия
Применение: Густая масса, волокнистый шлам, липкие среды
✅ Съёмные седла, простой ремонт и невысокая стоимость обслуживания

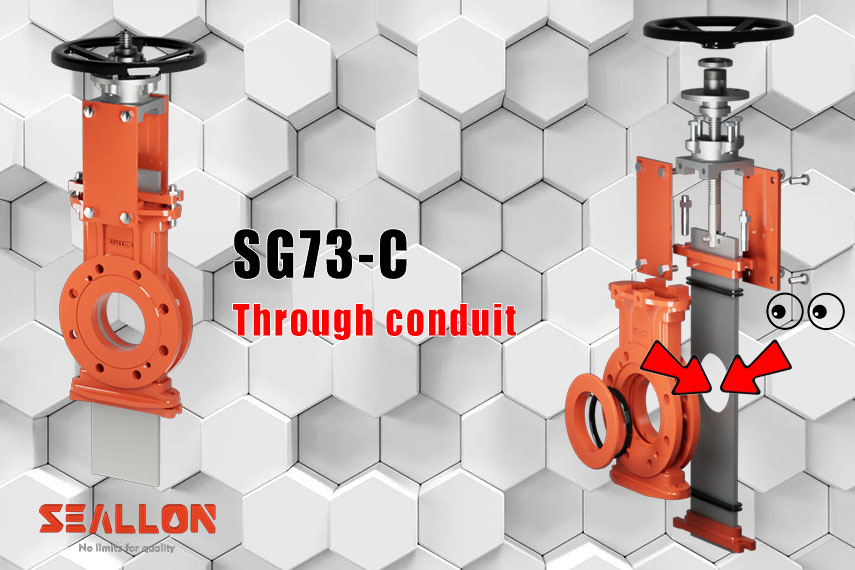

3. Задвижка шиберная со сквозным ножом (Through-Conduit Knife Gate Valve)

Конструкция: Прямоугольный нож, соответствующий диаметру трубы
Особенности: Минимальные потери давления, прямой канал
Применение: Абразивные среды, сыпучие материалы, густой шлам
✅ Исключает накопление продукта в корпусе клапана

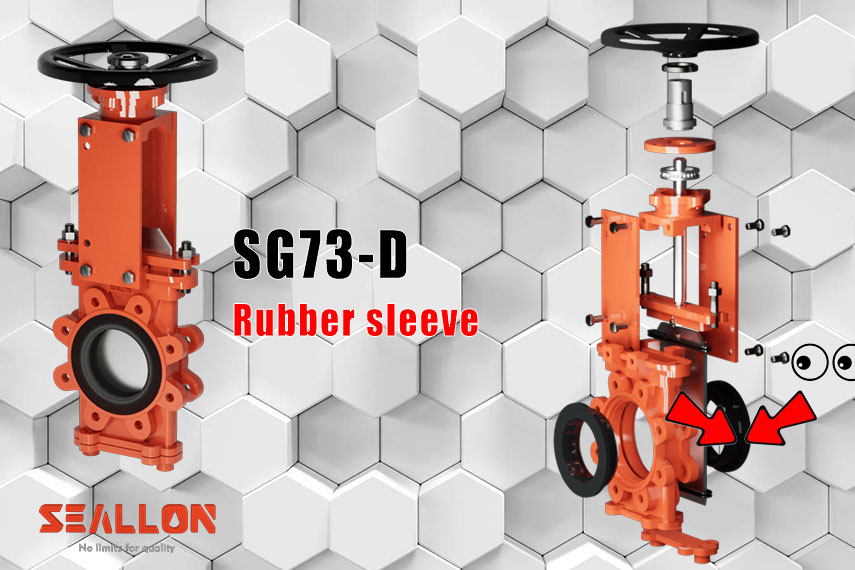

4. Задвижка шиберная с резиновыми вставками (Rubber-Sleeve Knife Gate Valve)

Конструкция: Две съёмные резиновые втулки на седлах, обеспечивают двустороннюю герметичность
Особенности: Удлинённые седла под давление, высокая износостойкость
Применение: Абразивные среды, пульпа, вязкие шламы
✅ Оптимально для ЦБП и сложных промышленных жидкостей

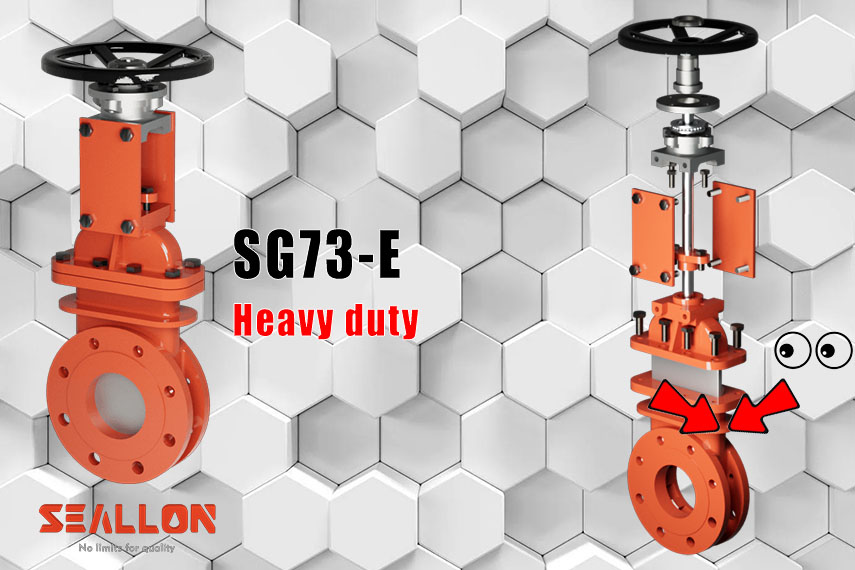

5. Тяжёлый тип шиберной задвижки в закрытом корпусе (Heavy-Duty Knife Gate Valve)

Конструкция: С корпусом (кожухом), рассчитанным на высокое давление
Особенности: Повышенная прочность, индивидуальное проектирование под давление
Применение: Ил, вода, масса, лёгкий шлам
✅ Выдерживает более высокое давление, чем стандартные задвижки

⚙️ Типы приводов:

📏 Стандарты и параметры давления:

• Фланцы: ANSI B16.5, EN1092-1, DIN PN10/PN16

• Конструктивные стандарты: MSS-SP-81, ISO 5211, TAPPI

• Давление: PN10, PN16, PN25, PN40, Class 150, Class 300

• Размеры: DN50–DN1600 (2"–64") и нестандартные по запросу

🏷️ Решения от Seallon
Компания Seallon предлагает полный ассортимент высокоэффективных шиберных задвижек для тяжёлых условий:

• Односторонние и двусторонние исполнения

• Межфланцевые, с ушками (lug), проходные типы

• Мягкие (EPDM, PTFE, NBR) и металлические седла

• Приводы: ручные, пневматические, электрические

• ISO 5211 для крепления приводов

• Специальные покрытия: никель, эпоксид, керамика

• Отрасли: шлам, ЦБП, сточные воды, химические дренажи
