Исследование: Что такое шиберная ножевая задвижка?
Шиберная ножевая задвижка — это специализированный тип промышленной арматуры, предназначенный для работы с густыми, вязкими, абразивными или шламовыми средами. Благодаря остро заточенному ножу-затвору, который разрезает поток, данный клапан идеально подходит для применения в горнодобывающей промышленности, целлюлозно-бумажной отрасли, очистке сточных вод, химической обработке и системах транспортировки сыпучих материалов.
🔧 Определение шиберной задвижки
Шиберная задвижка (затвор) — это задвижка с линейным перемещением, в котором используется плоский нож или пластина, разрезающая поток и обеспечивающая плотное перекрытие. Особенно эффективен при наличии в среде твердых частиц, пульпы, порошков или высоковязких жидкостей.
⚙️ Принцип работы шиберной задвижки
-
Затвор (нож) опускается между двумя седлами, перекрывая поток, и поднимается, чтобы открыть проход.
-
Острый край ножа позволяет разрезать волокнистую или твёрдую среду.
-
Привод: ручной маховик, пневмоцилиндр или электропривод.
-
Обычно одностороннего действия, но доступны и двусторонние исполнения.
🏭 Области применения шиберных задвижек
Не предназначены для дросселирования, а исключительно для включения/отключения потока. Эффективны в следующих отраслях:
-
Горнодобыча: хвосты, шлам, песчано-водяные смеси
-
Целлюлозно-бумажная промышленность: бумажная масса, волокнистые суспензии
-
Очистка сточных вод: ил, сточные воды, песок
-
Энергетика: золоудаление, системы десульфуризации
-
Сыпучие материалы: порошки, гранулы, загрузочные линии силосов
🧪 Материалы шиберной задвижки
Выбор материалов критически важен для надёжной работы:
| Компонент | Типовые материалы | Назначение |
|---|---|---|
| Корпус | Чугун, углеродистая сталь, нержавейка | В зависимости от давления и агрессивности среды |
| Нож | 304/316 нержавейка, твёрдосплавные покрытия | Абразивные и коррозионные среды |
| Седло | Металл, EPDM, PTFE, NBR | Мягкие седла — для герметичности; металлические — для износостойкости |
| Шток | Нержавеющая сталь, оцинкованная сталь | Ручное или автоматическое управление |
📏 Стандарты и размеры
-
Межфланцевое расстояние: MSS-SP-81 (США), ISO 5752 (Европа)
-
Фланцевые соединения: ANSI, DIN, JIS, EN1092-1
-
Диаметры: DN50 – DN1200 (2” – 48”), возможны нестандартные размеры
-
Давление: PN10, PN16, Class 150
✅ Преимущества шиберных задвижек
| Преимущество | Описание |
|---|---|
| Отлично работают со шламом и густыми средами | Нож легко разрезает волокна, песок, ил |
| Лёгкая и компактная конструкция | Значительно легче клиновых задвижек |
| Низкое сопротивление потоку | Полный проход при открытом положении |
| Простота обслуживания | Минимум движущихся частей, доступность компонентов |
| Экономичность | Отличное соотношение цены и надёжности при больших диаметрах |
🏷️ Шиберные задвижки Seallon: разработаны для тяжёлых условий

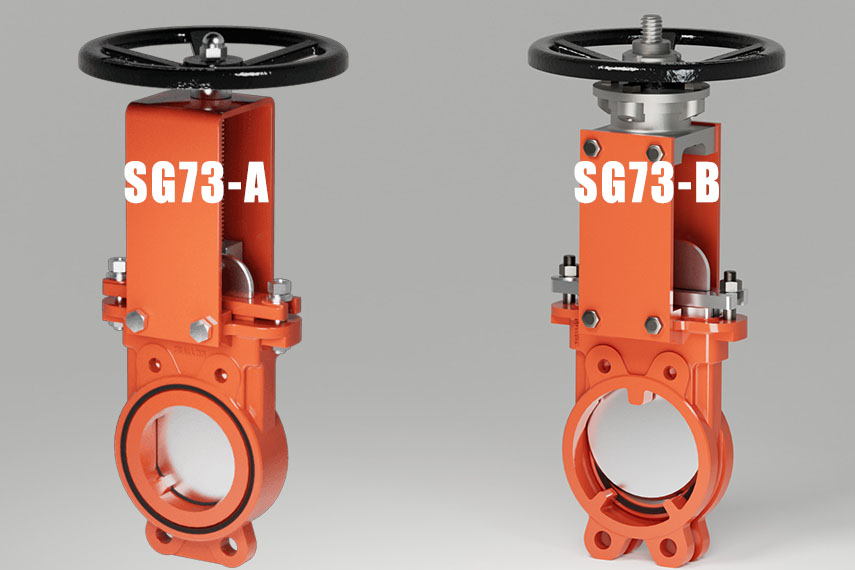

Серия SG73 от Seallon разработана для агрессивных и абразивных сред.
Наши модели включают:
-
Односторонние и двусторонние исполнения
-

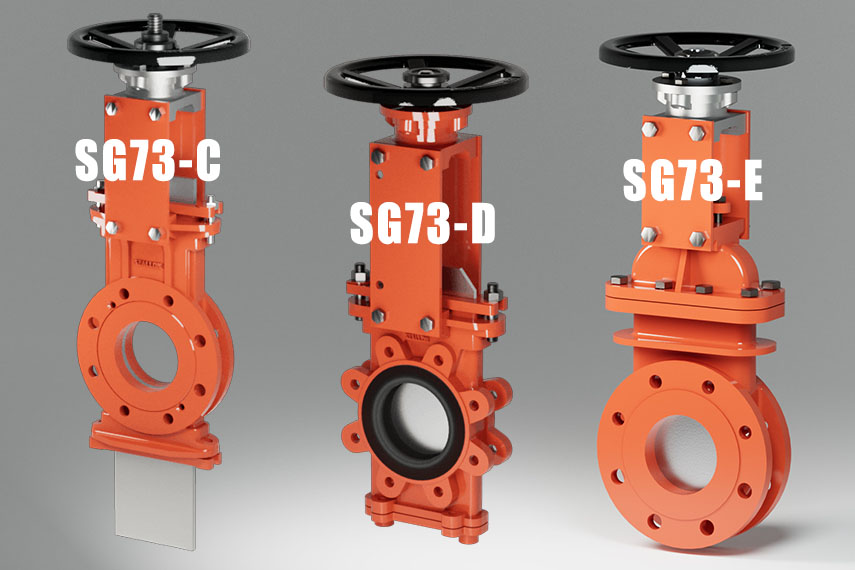

Типы: межфланцевый (wafer), с ушками (lug), с двойным фланцем
-
Приводы: ручной, пневматический, электрический
-
Диапазон размеров: DN50 – DN1600
-
Дополнительные покрытия: эпоксидное, PTFE, керамика, никель
✅ Соответствуют MSS-SP-81, с монтажной площадкой ISO 5211, сверление фланцев по EN1092-1.
