Исследование: Шиберная Задвижка VS Клиновая Задвижка
В промышленных системах транспортировки жидкостей шиберные задвижки и клиновые задвижки широко применяются для включения и отключения потока. Несмотря на внешнее сходство, эти клапаны разработаны для разных типов среды, давлений и условий эксплуатации.
🔍 Что такое шиберная задвижка?
Шиберная задвижка предназначена для перерезания густых, вязких и абразивных сред, таких как шлам, пульпа, сточные воды или сыпучие материалы. Оснащена острым лезвием, которое разрезает твердые частицы при опускании в поток.
🔧 Среда: шламы, порошки, пульпа, песок, зола
🏭 Применение: горнодобывающая промышленность, целлюлозно-бумажная промышленность, химия, очистка сточных вод, цементная промышленность
🔍 Что такое клиновая задвижка?
Клиновая задвижка — стандартный запорный клапан с цельным клином или параллельным затвором, предназначенный для запуска или остановки потока. Лучше всего подходит для чистых жидкостей и газов при высоком давлении и универсальных применениях.
🔧 Среда: вода, нефть, газ, пар, чистые химические жидкости
🏭 Применение: системы водоснабжения, ОВК, противопожарные системы, нефтегазовые трубопроводы
🔍 Ключевые отличия: шиберная задвижка vs клиновая задвижка
| Особенность | Шиберная задвижка | Клиновая задвижка |
|---|---|---|
| Конструкция | Тонкое лезвие с острым краем | Цельный клин или поднимающийся затвор |
| Обрабатываемая среда | Шлам, ил, волокна, абразивные частицы | Чистая вода, нефть, газ, пар |
| Давление | Низкое и среднее (PN10–PN16) | Среднее и высокое (Class 150–2500) |
| Направление потока | Обычно одностороннее (есть двусторонние) | Двустороннее |
| Герметичность | Хорошая в густых, загрязненных средах | Плотная герметичность в чистых средах |
| Габаритные размеры | Короткие (стандарт MSS SP-81) | Длиннее (API 600, DIN 3202) |
| Способ управления | Ручное, пневматическое, электрическое | Ручное, электрическое, гидравлическое |
| Техническое обслуживание | Легче чистить, части открыты к среде | Более сложная конструкция, только для чистых сред |
| Стоимость | Обычно ниже, особенно больших размеров | Выше, особенно из сплавов и для высокого давления |
💡 Когда использовать шиберные задвижки
✔ Густые или абразивные среды (известковый шлам, летучая зола, пульпа)
✔ Некритичные приложения с допустимой утечкой
✔ Низкое давление
✔ Большие диаметры при ограниченном бюджете
💡 Когда использовать клиновые задвижки
✔ Трубопроводы высокого давления для воды или газа
✔ Чистые среды с требованием плотной герметичности
✔ Необходимость полного прохода с минимальным падением давления
✔ Критические и противопожарные изоляционные системы
🏷️ Решения Seallon
Seallon предлагает широкий ассортимент клапанов для различных задач:

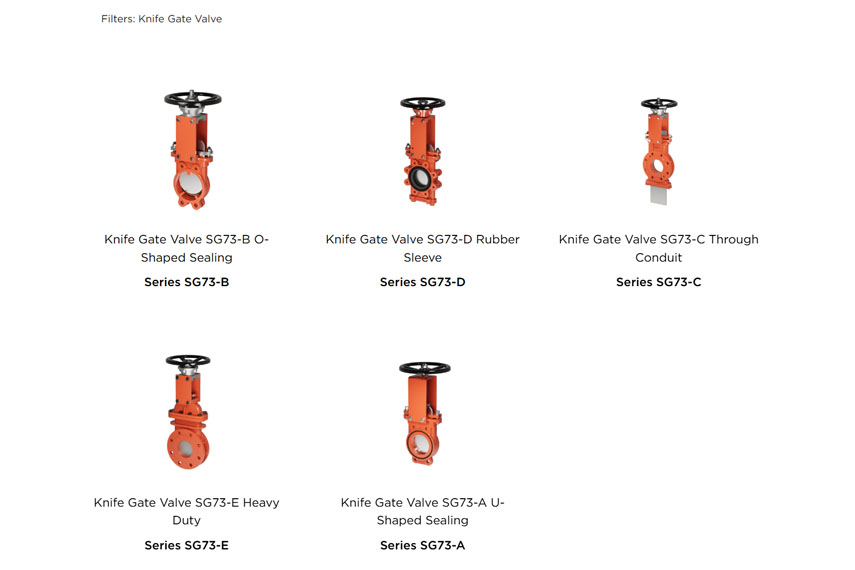

✅ Шиберные задвижки — межфланцевые, с ушками, фланцевые до DN1200

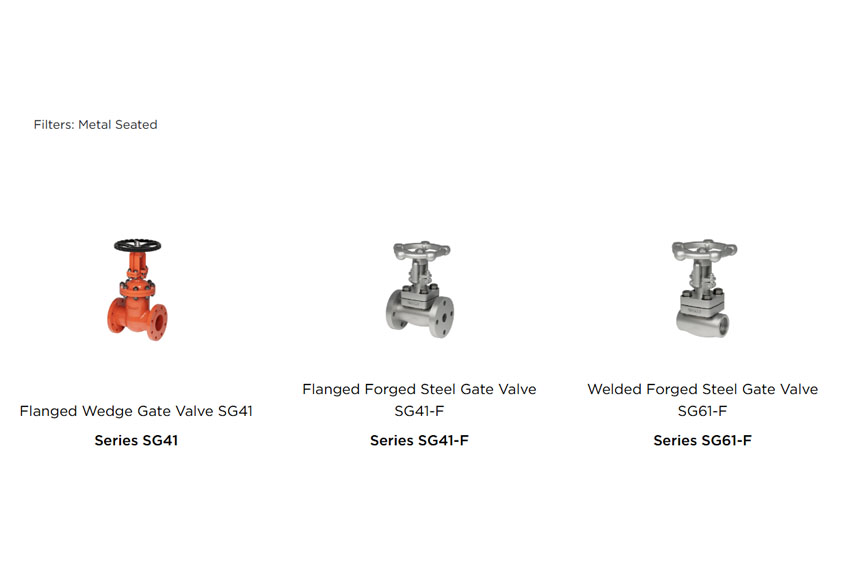

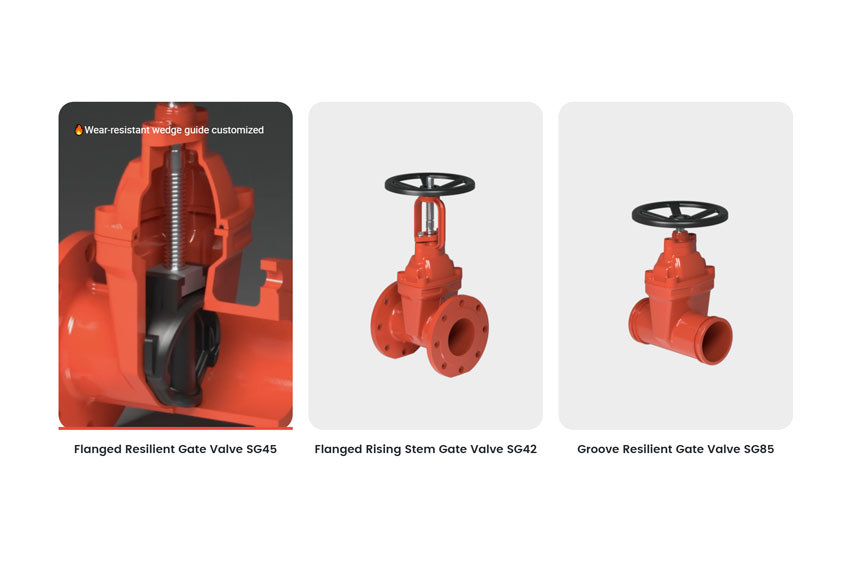

✅ Клиновые задвижки — API600, EN558, из стали и нержавейки, классы 150–600
✅ Автоматизация — электрические и пневматические приводы с креплением ISO 5211
✅ Специальные покрытия — эпоксидные, керамические, PTFE для увеличения срока службы
✅ Отрасли — горная промышленность, химия, нефть и газ, целлюлозно-бумажная, очистка сточных вод
