    • Задвижка шиберная ножевая SG73-A U-образное уплотнение

    Ду

    50~2400 (2"~96")

    Ру

    0.1~1.6 (Class150)

    Рабочая температура

    -20°C~150°C

    Присоединение

    Межфланцевое

    Направление установки

    Двустороннее

    Конструкция

    JB/T8691, API609

    Строительная длина

    GB/T15188

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    GGG40, CF8, CF8M, 321, 316Ti, 904L, 310S

    Диск

    304, 316, 304L, 316L, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Шток

    420, 431, 304, 316, 316L, 321

    Седло

    EPDM, NBR, NR, SBR, PTFE, Viton, MVQ

    Особенности & Преимущества

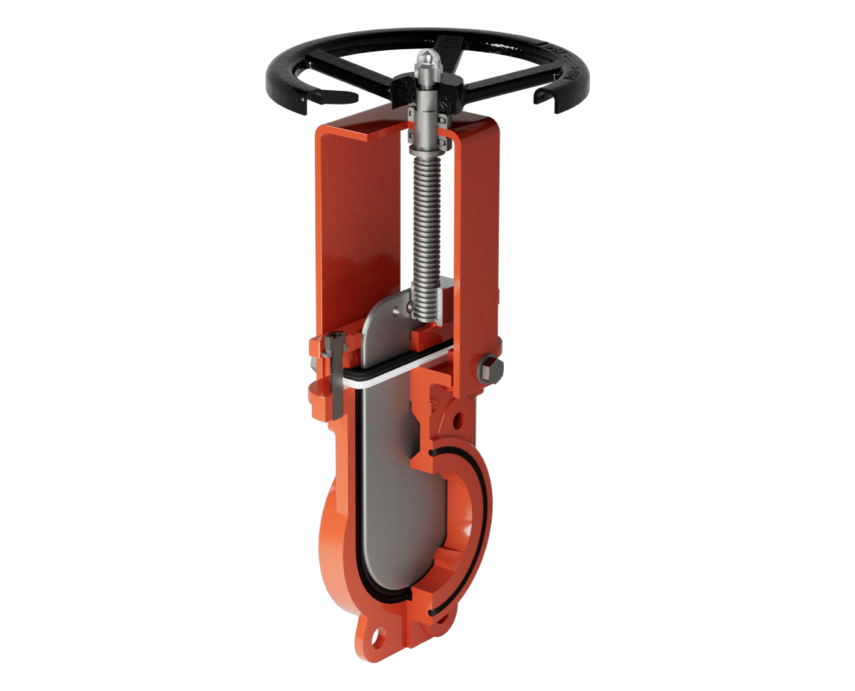

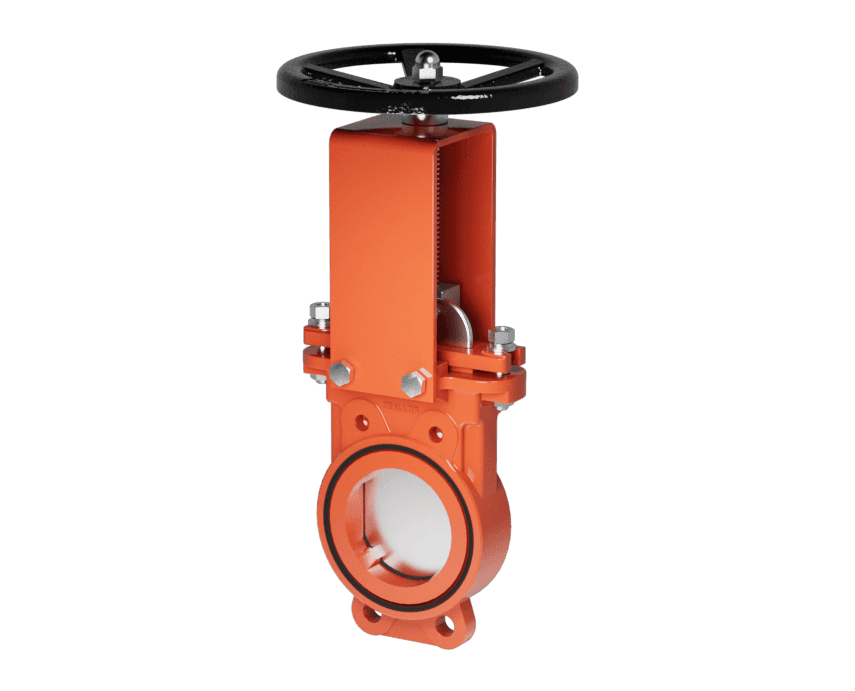

    SG73-A представляет собой цельную конструкцию, а его экономичный литой корпус с полукруглыми выступами обеспечивает долговечную работу в различных областях применения - от общего назначения до тяжелых сред. Эти модели серии поставляются со сменным U-образным уплотнением и легко автоматизируются для включения / выключения.

    Задвижка шиберная ножевая SG73-A U-образное уплотнение

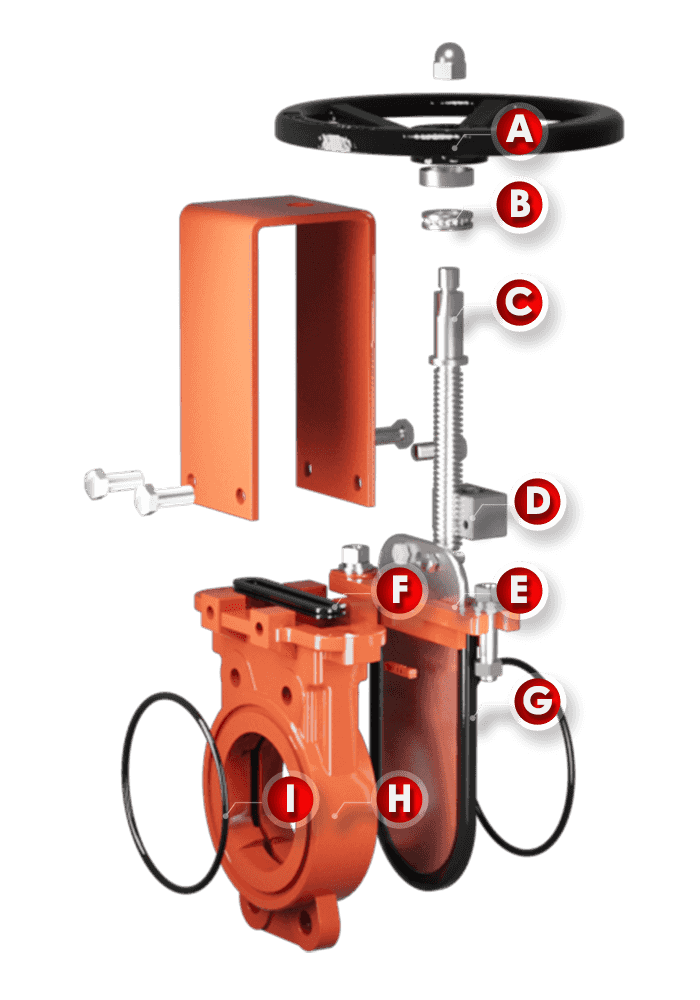

    Маховик из ковкого чугуна более долговечен. Благодаря правильному размеру вращение маховика экономит трудозатраты.

    Подшипник может быть выбран для ножевых задвижек большого размера, чтобы уменьшить момент открывания и закрывания.

    В зависимости от условий работы могут быть выбраны различные материалы. Основными критериями являются твердость и коррозионная стойкость

    Гайка штока рассчитана на то, что шток не поднимается, и открытие и закрытие клапана не ограничено пространством. Гайка является местом соединения штока и диска, поэтому ее износостойкость и коррозионная стойкость являются основными факторами при выборе материала.

    Конструкция диска для полировки и снятия фаски не повреждает посадочное место. В зависимости от материала могут быть выбраны различные материалы.

    Резиновые и нейлоновые уплотнительные материалы могут эффективно улучшить герметизацию между сальником и диском. В зависимости от среды могут быть выбраны различные материалы.

    U-образное седло клапана имеет двустороннюю герметизацию и может быть заменено в случае повреждения. В зависимости от среды могут быть выбраны различные материалы.

    Корпус представляет собой цельную конструкцию в виде пластины или выступа. Покрытие из полиэстера обеспечивает превосходную коррозионную стойкость. Меньшая длина клапана значительно снижает затраты на производство и техническое обслуживание.

    Конструкция с двусторонним уплотнительным кольцом делает шибер подходящим для большинства фланцев, представленных на рынке, простым в установке и значительно снижает утечку между шибером и ответными фланцами.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NRHigh elasticity-2085-5~70
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150

    Размеры

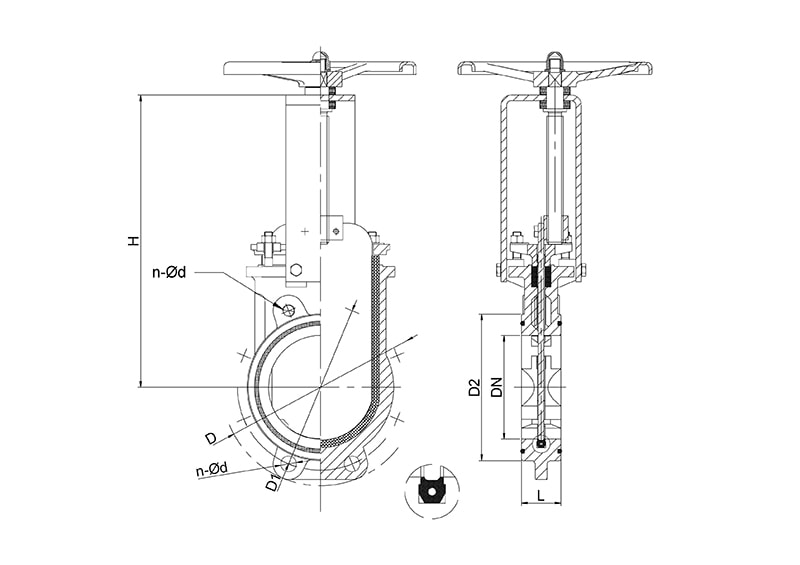

    Задвижка шиберная ножевая SG73-A U-образное уплотнение's Drawing

    GB/T 9113 PN10

    DNLDD1D2bfn-Φd
    5048165125991834-18
    65481851451181838-18
    80512001601322038-18
    100512201801562038-18
    125572502101842238-18
    150572852402112238-22
    200603402952662438-22
    2507039535031926312-22
    3007644540037026412-22
    3507650546042926416-22
    4008956551548026416-26
    4508961556553028420-26
    50011467062058228420-26
    60011478072568234520-30
    70012789584079434524-30
    800127101595090136524-33
    90012711151050100138528-33
    100014912301160111238528-36
    120015614551380132844532-39
    140016016751590153048536-42
    160016019151820175052540-48
