Исследование: Конструкция клиновых задвижек и их основные компоненты

Задвижки являются важными компонентами в различных промышленных приложениях, особенно в системах управления потоками жидкостей и газов. Благодаря своей способности обеспечивать плотное уплотнение и полнопроходное открытие, задвижки предназначены для пропускания или перекрытия потока материалов через трубопровод за счет поднятия или опускания затвора внутри корпуса клапана. Понимание конструкции и основных компонентов задвижки имеет решающее значение для правильного выбора клапана в соответствии с вашими требованиями. В этой статье мы рассмотрим конструкцию задвижки и объясним основные компоненты этого широко используемого типа клапанов.

1. Что такое задвижка?

Задвижка, также часто называемая шиберным клапаном, представляет собой клапан с линейным движением, который использует затвор (клин) для управления потоком жидкости или газа через трубопровод. Затвор движется перпендикулярно направлению потока, чтобы открыть или закрыть клапан, обеспечивая плотное уплотнение при полном закрытии. Задвижки предназначены для работы в режимах «открыто/закрыто» и обычно применяются там, где требуется полное перекрытие или полный проход потока — например, на водоочистных сооружениях, нефтегазовых магистралях и химических производствах.

2. Конструкция задвижки

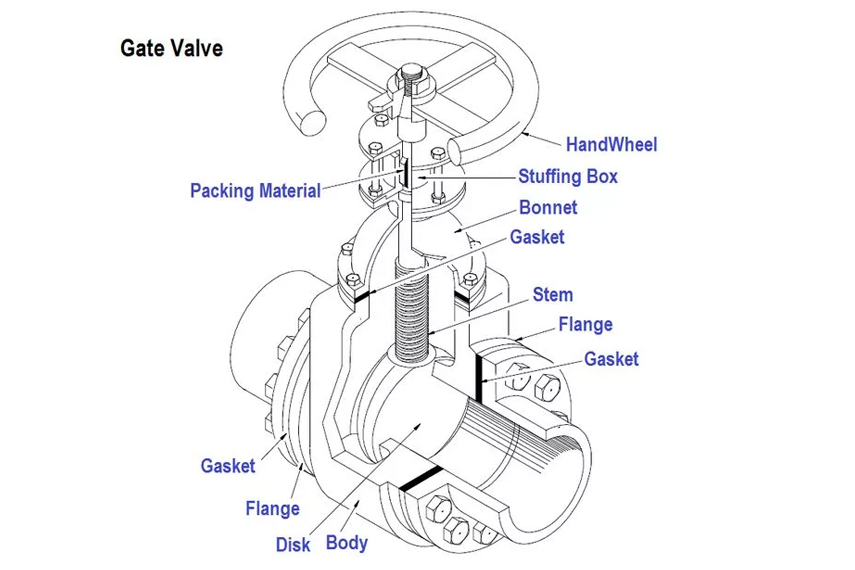

Конструкция задвижки достаточно проста, но при этом очень эффективна. Она состоит из нескольких ключевых компонентов, которые работают вместе, обеспечивая плавную работу и эффективное управление потоком. Ниже перечислены основные части задвижки:

1. Корпус клапана

Корпус клапана — основная часть задвижки, в которой расположены внутренние компоненты и которая соединяется с трубопроводом. Обычно изготавливается из чугуна, стали или нержавеющей стали, в зависимости от условий эксплуатации.

• Функция: Обеспечивает конструктивную основу задвижки и правильное расположение внутренних деталей.

• Материалы: Чугун, ковкий чугун, нержавеющая сталь, углеродистая и легированные стали.

2. Затвор (клин)

Затвор (клин или диск) — ключевой компонент, управляющий потоком жидкости или газа через клапан. Он перемещается вертикально внутри корпуса, открывая или закрывая поток. Обычно изготавливается из металла и может быть плоским или клиновидным.

• Функция: Поднимается или опускается, позволяя пропускать или перекрывать поток среды.

• Конструкция: Клин обеспечивает плотное уплотнение при закрытии клапана, минимизируя протечки.

3. Шток

Шток соединяет привод (рычаг, колесо или приводной механизм) с затвором. Он передает движение от привода к затвору для его открытия или закрытия. Обычно изготавливается из нержавеющей стали или других прочных материалов.

• Функция: Обеспечивает механическую связь между приводом и затвором.

• Конструкция: Может иметь резьбу или не иметь, вращается для подъема или опускания затвора.

4. Корпус крышки (б bonnet)

Крышка — верхняя часть корпуса клапана, закрывающая шток и внутренние компоненты, защищая их от внешних загрязнений. Обычно крепится болтами или приваривается. В крышке размещается сальниковое уплотнение, предотвращающее утечку вокруг штока.

• Функция: Защищает внутренние части клапана и обеспечивает герметичность.

• Материалы: Обычно совпадает с материалом корпуса — чугун или сталь.

5. Седло

Седло — поверхность, к которой прижимается затвор для образования уплотнения при закрытии клапана. Материал седла важен для обеспечения надежного герметичного соединения. Седла делают из металла, эластомеров или их комбинации.

• Функция: Образует герметичное уплотнение при закрытом состоянии клапана.

• Материалы: Эластомерные (резина) для низкого давления, металлические — для высоких температур и давлений.

6. Ручное колесо или привод

Ручное колесо или привод — механизм для управления движением затвора. Для ручного управления используют маховик, который вращает шток и перемещает затвор. Для автоматических систем применяют электрические, пневматические или гидравлические приводы.

• Функция: Обеспечивает усилие для подъема или опускания затвора.

• Материалы: Маховики из чугуна или стали; приводы — в зависимости от типа (электрические, пневматические, гидравлические).

7. Уплотнение (сальник)

Уплотнение расположено вокруг штока внутри крышки и предотвращает утечки жидкости или газа по штоку. Обычно состоит из набивки из волокон и смазочных материалов.

• Функция: Предотвращает утечку вдоль штока и обеспечивает свободное движение.

• Материалы: Графит, ПТФЭ (тефлон), различные эластомеры.

3. Принцип работы задвижки

В задвижке затвор поднимается или опускается путем вращения ручного колеса или привода, который вращает шток. При вращении колеса в одну сторону затвор поднимается, открывая проход для потока. При вращении в противоположную сторону затвор опускается, плотно закрывая клапан и перекрывая поток. Задвижки предназначены для полного открытия или полного закрытия и не рекомендуются для регулирования или дросселирования потока.

4. Области применения задвижек

Задвижки широко применяются в случаях, когда поток должен быть полностью перекрыт или полностью открыт, например:

• Водоочистные сооружения

• Нефтегазовые магистрали

• Химические производства

• Системы отопления, вентиляции и кондиционирования (HVAC)

5. Заключение: основные компоненты задвижки

Задвижки — простые, но эффективные устройства для управления потоками жидкостей и газов. Основные компоненты включают корпус, затвор (клин), шток, крышку, седло, ручное колесо или привод и уплотнение. Каждая часть играет важную роль для обеспечения надежной герметичности и плавной работы клапана. Знание конструкции и компонентов задвижки помогает выбрать оптимальный клапан для конкретных условий эксплуатации и добиться высокой эффективности работы системы.
