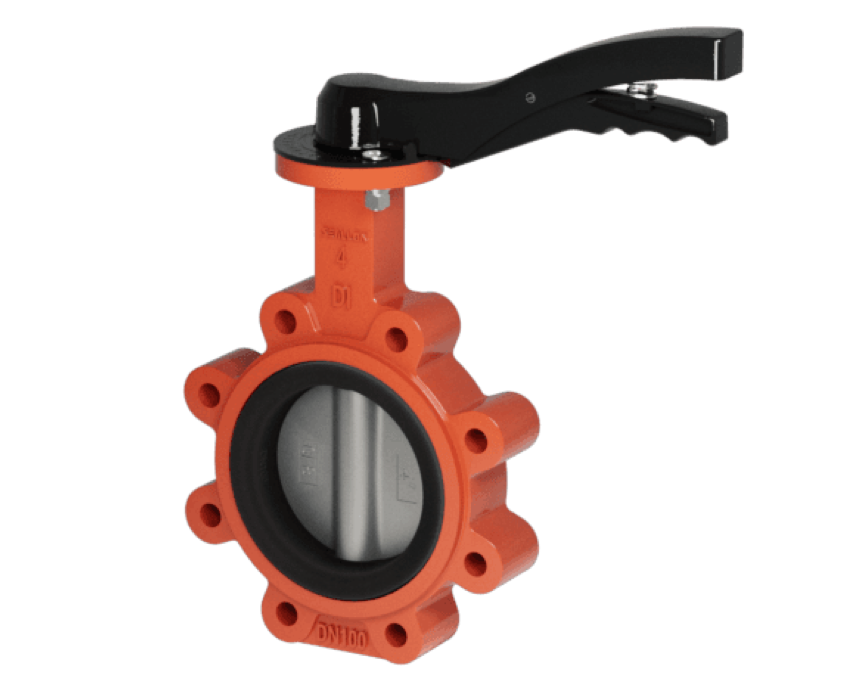

Затвор дисковый поворотный симметричный межф. Lug тип SB71-LT
Ду
25~1200 (1"~48")
Ру
0.6~2.5 (Class150, 5K, 10K)
Рабочая температура
-20℃~150℃
Присоединение
Межфланцевое
Направление установки
Двустороннее
Конструкция
GB/T12238, BS EN593, API609
Строительная длина
GB/T12221, BS EN558-1
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501
Соединения к приводу
ISO5211, GOST55510
Инспекция
GB/T13927, ISO5028, API598, JB/T9092
Корпус
GGG40, WCB, CF8, CF8M, CF3, CF3M
Диск
GGG40, GGG40+Hypalon, CF8, CF8M, CF3, CF3M, Duplex Stainless Steel
Шток
45#, 410, 416, 431, 304, 316
Седло
EPDM, NBR, NR, SBR, Hypalon, Viton, MVQ

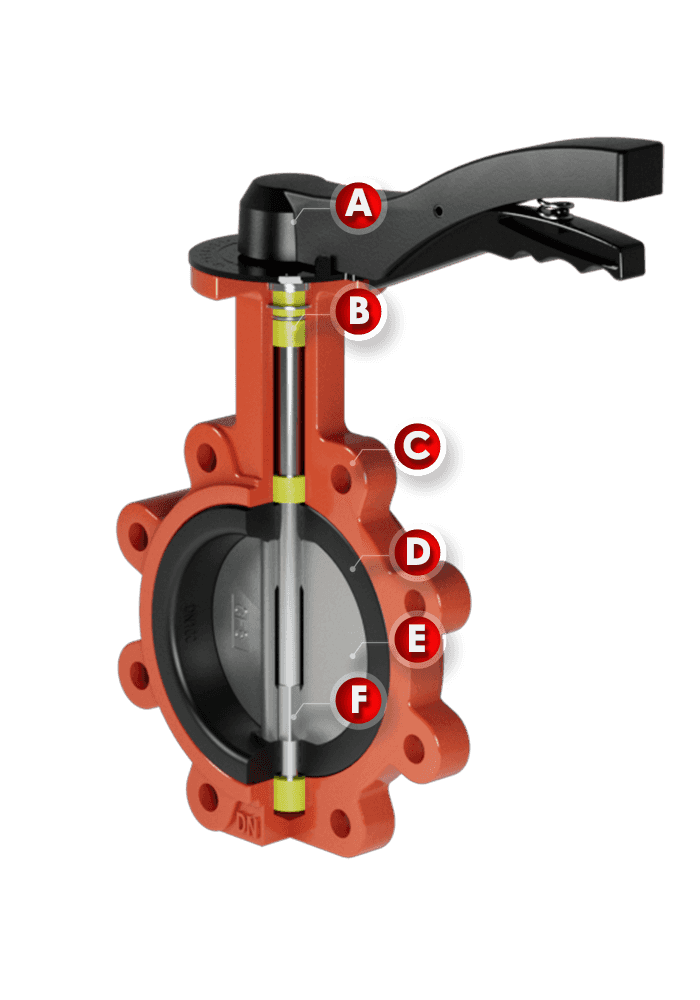

Особенности & Преимущества
SB71-LT обладает преимуществами компактной конструкции и малого веса по сравнению с обычными фланцевыми затворами и может быть присоединен к соответствующим фланцам и трубопроводам с помощью большего количества болтов, что повышает его стабильность. Он может быть установлен не только в средней части трубопровода, но и в конце его.
Шток может быть различной формы (квадратный или круглый + шпонка) для подключения привода.
Он выполняет функцию поддержания положения штока затвора и может обеспечить герметизацию между штоком и корпусом. Материал может быть адаптирован к среде.
Простота установки, простая конструкция, небольшие размеры, легкий вес, экономичность, широкое применение. Тип Lug обеспечивает более плотное соединение с трубопроводом, чем простой межфланцевый, и более экономичен, чем фланцевый.
Он герметичен без утечек, его можно заменить и он износостойкий. Материал может быть адаптирован к среде. Седло затвора из резины или полимера нелегко деформировать, при этом обеспечивается его герметичность. Седло устойчиво к старению и коррозии, а его обтекаемая конструкция делает поток воды более плавным.
Он имеет обтекаемый дизайн, малое сопротивление, большую текучесть. Его материал может быть выбран в зависимости от среды, например, вулканизированная резина или фторопласт.
Он может передавать больший крутящий момент без фиксации штифтом, делает поверхность диска гладкой и более устойчивой к эрозии и коррозии, облегчает замену штока или диска, делает разборку и сборку более удобными.
Отраслевые варианты
Materials | Characteristics | Low Temp. ℃ | High Temp. ℃ | Recommended ℃ |
NR | High elasticity | -20 | 85 | -5~70 |
NBR | Oil resistivity | -30 | 100 | -15~90 |
EPDM | Aging resistance, ozone resistance, corrosion resistance | -40 | 125 | -25~110 |
HT EPDM | Aging resistance, ozone resistance, corrosion resistance, heat resistance | -40 | 150 | -25~135 |
Wear-resistant | Excellent traction performance and wear resistance | -30 | 100 | -15~100 |
CR | Oil, heat, flame, sunlight, ozone, acid and alkali resistance | -30 | 125 | -15~100 |
Hypalon | Oxidation resistance, resistance to winding and cracking | -40 | 120 | -25~110 |
FPM (Viton) | Chemical and most oils resistance, (except ketones & esters) | -20 | 200 | -5~150 |
MVQ (Silicon) | High and low temperature resistance, oil, corrosion resistance | -55 | 200 | -30~180 |
PFA | Excellent chemical corrosion resistance, low friction coefficient | -60 | 200 | -45~180 |
FEP (F46) | Chemical resistance, radiation resistance | -20 | 150 | -5~120 |
PTFE | Heat, cold, acid, alkali, organic solvents resistant | -60 | 180 | -45~150 |
RPTFE | Corrosion resistance, low friction coefficient | -60 | 180 | -45~150 |
UPVC | Corrosion and pressure resistance, hygiene | -30 | 100 | -15~80 |
CPVC | Corrosion and pressure resistance, hygiene | -30 | 110 | -15~95 |
PVDF | Anti aging and chemical resistance | -30 | 100 | -15~70 |

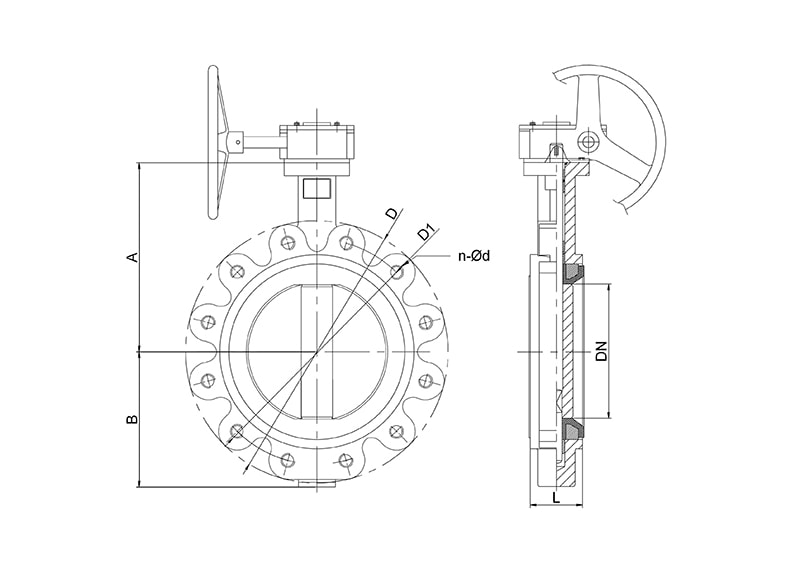

Размеры
DN | L | A | B | SxS | ΦG | H | ISO 5211 | ΦE | ΦE1 | n0-Φd0 | PN10 | PN16 | ANSI 150LB | |||
ΦD1 | n-Φd | ΦD1 | n-Φd | ΦD1 | n-Φd | |||||||||||
50 | 43 | 132 | 72 | 9x9 | 25 | F05 | 65 | 50 | 4-8 | 125 | 4-18 | 125 | 4-18 | 120.7 | 4-18 | |
65 | 46 | 138 | 82 | 9x9 | 25 | F05 | 65 | 50 | 4-8 | 145 | 4-18 | 145 | 4-18 | 139.7 | 4-18 | |
80 | 46 | 154 | 96 | 9x9 | 25 | F05 | 65 | 50 | 4-8 | 160 | 8-18 | 160 | 8-18 | 152.4 | 4-18 | |
100 | 52 | 169 | 109 | 11x11 | 28 | F07 | 90 | 70 | 4-10 | 180 | 8-18 | 180 | 8-18 | 190.5 | 8-18 | |
125 | 56 | 182 | 125 | 14x14 | 28 | F07 | 90 | 70 | 4-10 | 210 | 8-18 | 210 | 8-18 | 215.9 | 8-22 | |
150 | 56 | 197 | 138 | 14x14 | 28 | F07 | 90 | 70 | 4-10 | 240 | 8-22 | 240 | 8-22 | 241.3 | 8-22 | |
200 | 60 | 235 | 172 | 17x17 | 35 | F10 | 125 | 102 | 4-12 | 295 | 8-22 | 295 | 12-22 | 298.5 | 8-22 | |
250 | 68 | 267 | 207 | 22x22 | 40 | F10 | 125 | 102 | 4-12 | 350 | 12-22 | 355 | 12-26 | 362 | 12-26 | |
300 | 78 | 305 | 238 | 22x22 | 40 | F10 | 125 | 102 | 4-12 | 400 | 12-22 | 410 | 12-26 | 431.8 | 12-26 | |
350 | 78 | 336 | 265 | 22x22 | 40 | F10 | 125 | 102 | 4-12 | 460 | 16-22 | 470 | 16-26 | 476.3 | 12-29 | |
400 | 86 | 400 | 304 | 33.2 | 52 | F14 | 175 | 140 | 4-18 | 515 | 16-26 | 525 | 16-30 | 539.5 | 16-29 | |
450 | 103 | 411 | 337 | 38 | 52 | F14 | 175 | 140 | 4-18 | 565 | 20-26 | 585 | 20-30 | 578 | 16-32 | |
500 | 127 | 460 | 368 | 41.2 | 64 | F14 | 175 | 140 | 4-18 | 620 | 20-26 | 650 | 20-33 | 635 | 20-32 | |
600 | 154 | 523 | 428 | 50.7 | 70 | F16 | 210 | 165 | 4-22 | 725 | 20-30 | 770 | 20-36 | 749.5 | 20-35 |
