Исследование: Типы соединения клапанов -- Как клапаны подключаются к трубопроводным системам?

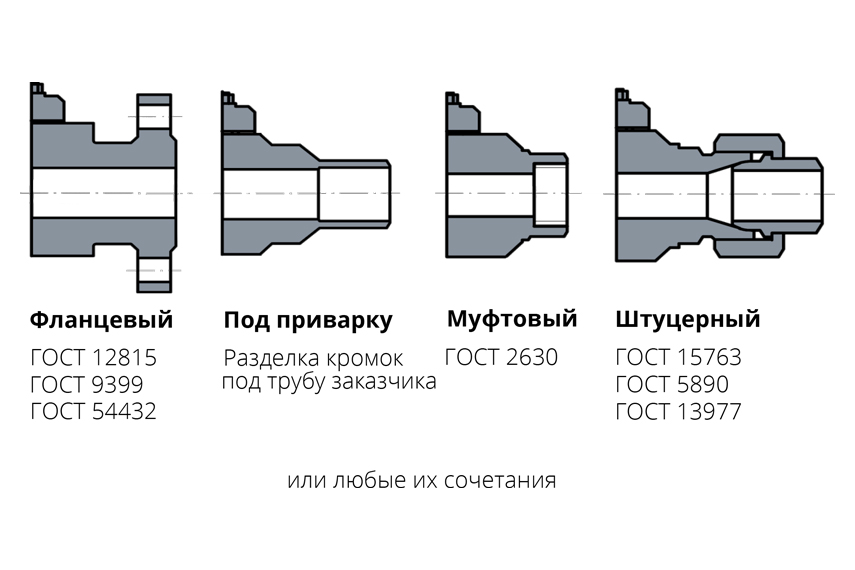

Типы соединения клапанов

1. Фланцевое соединение
   Обзор: Один из наиболее широко используемых методов соединения в промышленных трубопроводных системах.

Конструкция: Клапан имеет фланцевые концы, которые болтами крепятся к фланцам труб с использованием прокладок между ними.

Преимущества: Простота установки, демонтажа и обслуживания; высокая герметичность.

Области применения: Нефтегазовая отрасль, химическая переработка, водоочистка, энергетика.

Стандарты: ANSI B16.5, DIN EN 1092, JIS B2220.

Популярные поисковые запросы: фланцевое соединение клапана, клапан с фланцем ANSI, фланцевый клапан высокого давления.

2. Резьбовое соединение (клапан с резьбой)
   Обзор: Распространено в трубопроводах малого диаметра и системах с низким давлением.

Конструкция: Клапаны с резьбой по стандартам NPT (национальная трубная резьба), BSP (британский стандарт) и др.

Преимущества: Простая установка; не требуется сварка.

Ограничения: Не подходит для сред с высокой вибрацией или давлением.

Области применения: Системы отопления и вентиляции, водопровод, газо- и водопроводы низкого давления.

Ключевые слова: шаровой клапан с резьбой, клапан с соединением NPT, задвижка с резьбой.

3. Сварное соединение
   Типы:

Сварка в раструб (SW): Труба вставляется в углубление клапана и обваривается по периметру.

Стыковая сварка (BW): Концы трубы и клапана скошены и свариваются вместе для получения гладкого канала.

Преимущества: Высокая прочность и герметичность; отлично подходит для систем с высоким давлением и температурой.

Недостатки: Требуются квалифицированные сварочные работы; неразъемное соединение.

Области применения: Электростанции, нефтеперерабатывающие заводы, морские платформы.

Ключевые слова: клапан с раструбной сваркой, клапан со стыковой сваркой, задвижка со сварным концом, клапан для сварки высокого давления.

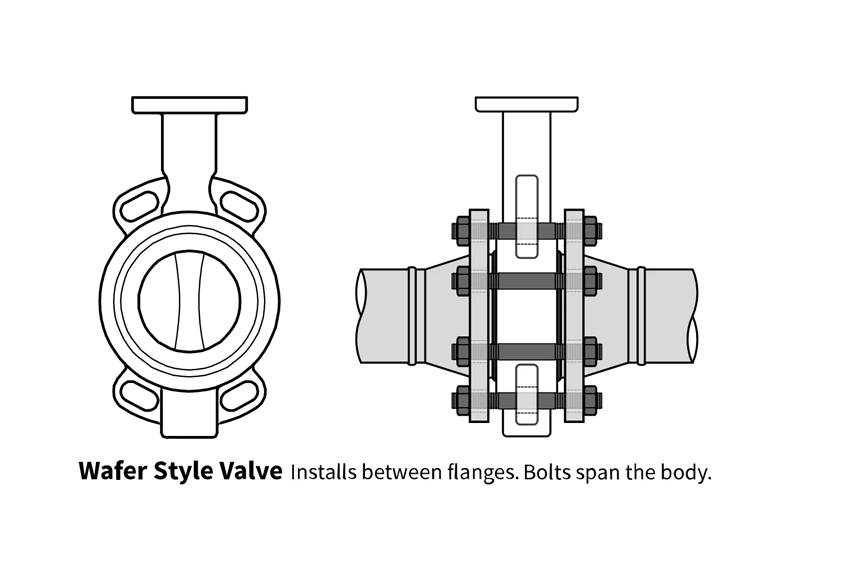

4. Соединение типа «вставка между фланцами» (Wafer)
   Обзор: Часто применяется для дисковых (баттерфляп) клапанов.

Конструкция: Клапан размещается между двумя фланцами; болты проходят через фланцы и корпус клапана.

Преимущества: Легкий вес, компактность, экономичность.

Ограничения: Не рекомендуется для изоляции в условиях высокой нагрузки на трубу.

Области применения: Системы ОВК, водоснабжение, противопожарные системы.

Ключевые слова: дисковый клапан wafer, компактное соединение клапана, легкая установка клапана.

5. Соединение с проушинами (Lug)
   Конструкция: Похоже на wafer, но с резьбовыми проушинами для крепления болтами с обеих сторон.

Преимущества: Возможность изоляции одной стороны трубопровода для обслуживания.

Области применения: Водоочистка, ирригация, системы жизнеобеспечения зданий.

Ключевые слова: дисковый клапан lug, соединение клапана с проушинами, клапан с двусторонним фланцем.

6. Хомутовое / три-кламповое соединение (гигиеническое соединение клапана)
   Обзор: Применяется в санитарных отраслях, таких как пищевая, напитковая и фармацевтическая промышленность.

Конструкция: Клапаны соединяются с трубами с помощью быстросъемных фитингов типа tri-clamp.

Преимущества: Легкость разборки и очистки; идеально для систем CIP/SIP.

Области применения: Биотехнологии, молочная промышленность, пивоварение.

Ключевые слова: клапан с три-клампом, гигиеническое соединение клапана, санитарный шаровой клапан.

Выбор подходящего типа соединения клапана
При выборе типа соединения клапана с трубопроводом учитывайте:

• Диаметр трубы и номинальное давление

• Тип среды (коррозионная, вязкая, санитарная и т. д.)

• Пространство для установки и доступность

• Частоту обслуживания системы

• Отраслевые стандарты и сертификаты
