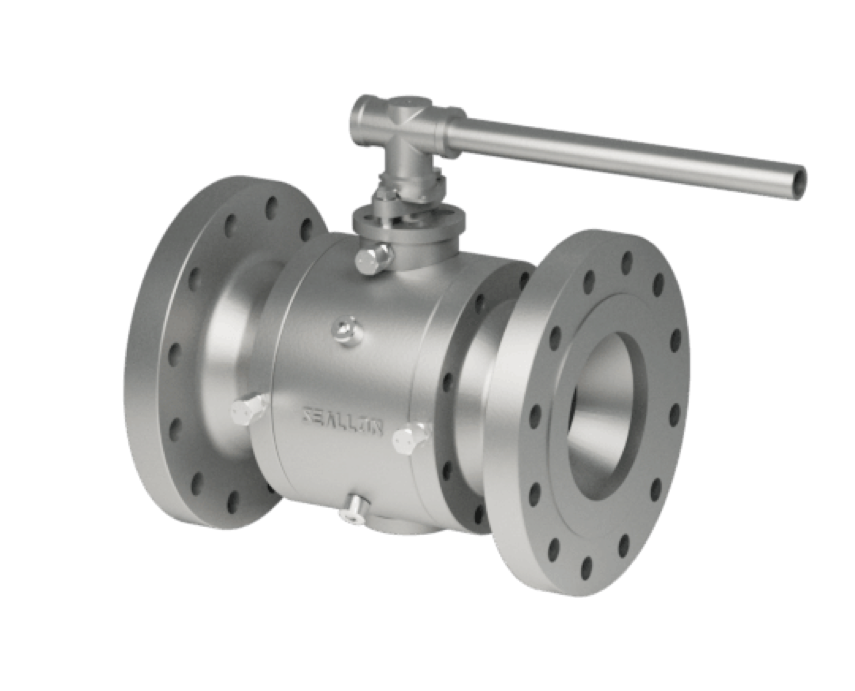

Кран шаровой металл по металлу SK41-M
Ду
15~1200 (1/2"~48")
Ру
1.0~16.0 (Class150~2500)
Рабочая температура
-59°C~650°C
Присоединение
Фланцевое, муфтовое, под приварку
Направление установки
Двустороннее
Конструкция
GB/T12235, API608
Строительная длина
GB/T12221, ASME B16.10
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259
Соединения к приводу
ISO5211, GOST55510
Инспекция
GB/T26480, ISO5028, API598, JB/T9092
Корпус
A105, LF2, F11, F304, F316, F321, F316Ti, F904L, F310, Duplex Stainless Steel
Шар
A105, LF2, F11, F304, F316, F321, F316Ti, F904L, F310, Duplex Stainless Steel
Шток
420, 35CrMoA, F6a, F11, F304, F316, F321
Седло
420, Stellite alloy, Hastelloy, Inconel, Monel

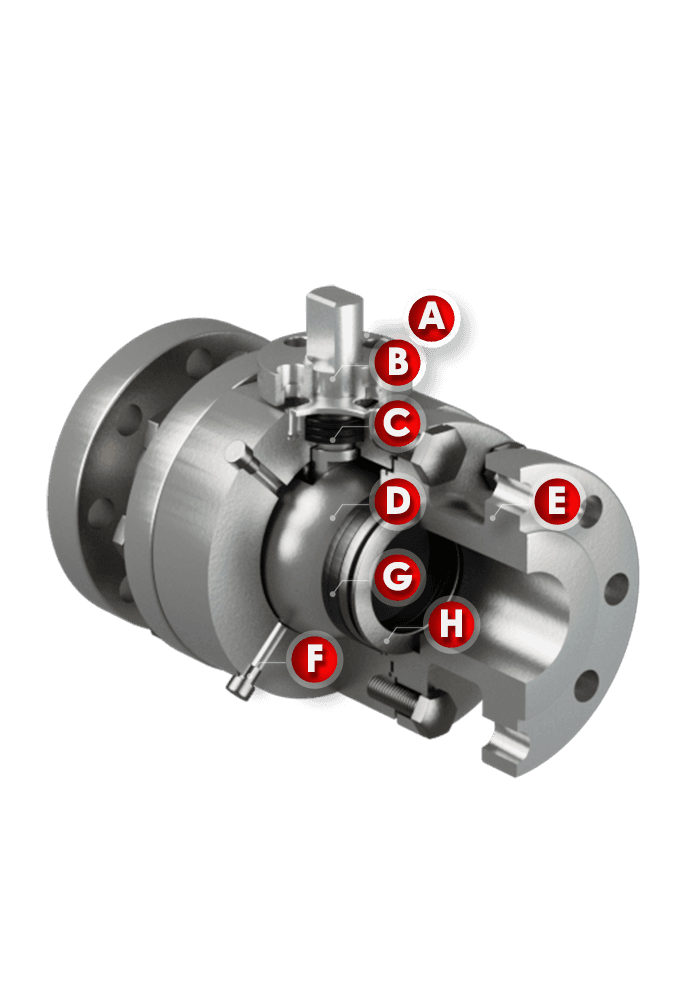

Особенности & Преимущества
Уплотнительное кольцо SK41-M изготовлено с наплавкой из легированной стали и практически не изнашивается при замене (его коэффициент твердости составляет 65-70). Уплотнительные кольца отшлифованы вручную и полностью подогнаны друг к другу, что обеспечивает надежную герметизацию. В нижней части уплотнительного кольца установлена пружина, которая плотно удерживает уплотнительное кольцо и шарик вместе. Когда внешнее усилие превышает преднатяг пружины, открывание и закрывание происходит очень плавно и продлевает срок службы.
Можно выбрать высокую платформу и втулку под приводом, что позволяет устанавливать электрические/пневматические приводы в соответствии с различными стандартами.
Уплотнительный материал из ПТФЭ (или армированного графита) может эффективно улучшить герметизацию штока, снизить крутящий момент при открывании и закрывании и сделать операцию более трудоемкой.
Внутри корпуса установлен шток, выступ которого и упорная прокладка из ПТФЭ (или армированного графита) предотвращают выдувание штока из-за резкого повышения давления в трубопроводе. По запросу может быть выбрана огнеупорная и антистатическая конструкция. А токопроводящая пружина будет установлена между штоком и корпусом и штоком и шариком, чтобы избежать воспламенения легковоспламеняющейся среды из-за статического электричества, обеспечивая безопасность системы.
Плавающий или фиксированный шарик O-типа имеет полнопроходную конструкцию, что снижает сопротивление потоку.
Трехсоставной корпус, облегчает техническое обслуживание и демонтаж клапана и продлевает срок его службы.
Когда шаровой кран закрыт, в корпусе клапана накапливается давление. Если открыть выпускной клапан для сброса давления, то между входным и выходным концами седла клапана возникнет разница давлений. Седло клапана, находящееся под давлением, легче обеспечить герметичность.
Благодаря высокой износостойкости и коррозионной стойкости уплотнительное кольцо "твердый металл-металл" может применяться в средах с высокой температурой и высоким давлением. Оно также может служить двойной защитой огнестойкой конструкции.
Витон и металлическое кольцо обеспечивают саморегуляцию уплотнения седла крана, что позволяет добиться нулевой утечки между шариком и седлом.
Отраслевые варианты
Materials | Cr | Ni | Mo | Ti | Temp. Range ℃ |
WCB | 0.5 | 0.5 | 0.2 | - | -29~425 |
A105 | 0.3 | 0.4 | 0.12 | - | ≤450 |
LF2 | - | - | - | - | -59~345 |
F304 | 18~20 | 8~11 | - | - | ≤540 (800) |
F316 | 16~18 | 10~14 | 2~3 | - | ≤540 (800) |
F321 | 17~21 | 9~12 | - | 0.7 | ≤540 (800) |
2205 | 21~24 | 4.5~6.5 | 2.5~3.5 | - | ≤450 |
2507 | 24~26 | 6~8 | 3~5 | - | -40~315 |
F51 | 21~23 | 4.5~6.5 | 2.5~3.5 | - | -40~315 |
F11 | 1~1.5 | - | 0.44~0.65 | - | ≤545 |
F22 | - | 0.87~1.13 | - | - | ≤550 |

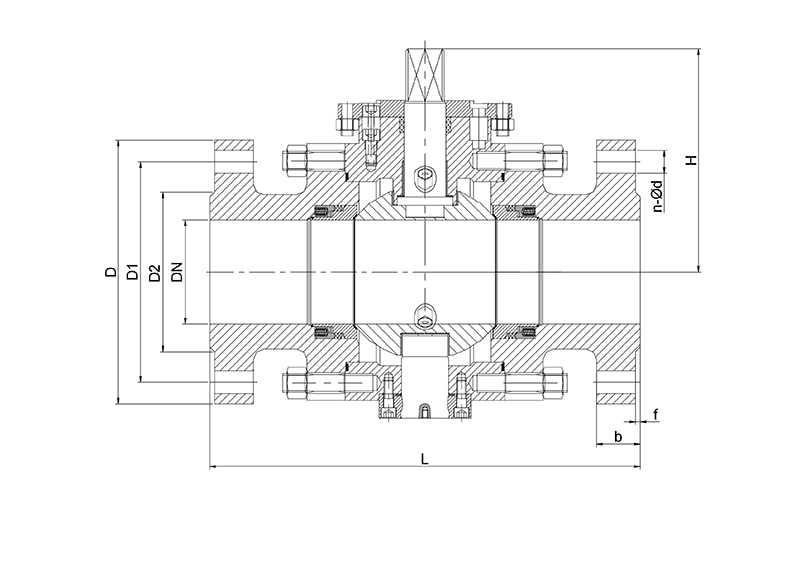

Размеры
GB/T 9113 PN16
DN | L | D | D1 | D2 | b | f | n-Φd | H |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 155 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 157 |
25 | 150 | 115 | 85 | 68 | 14 | 2 | 4-14 | 186 |
32 | 165 | 140 | 100 | 78 | 16 | 2 | 4-18 | 220 |
40 | 180 | 150 | 110 | 88 | 16 | 3 | 4-18 | 246 |
50 | 200 | 165 | 125 | 102 | 16 | 3 | 4-18 | 165 |
65 | 220 | 185 | 145 | 120 | 18 | 3 | 8-18 | 180 |
80 | 250 | 200 | 160 | 135 | 20 | 3 | 8-18 | 190 |
100 | 280 | 220 | 180 | 155 | 20 | 3 | 8-18 | 200 |
125 | 320 | 250 | 210 | 185 | 22 | 3 | 8-18 | 250 |
150 | 360 | 285 | 240 | 210 | 24 | 3 | 8-22 | 270 |
200 | 400 | 340 | 295 | 265 | 26 | 3 | 12-22 | 300 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-26 | 380 |
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-26 | 420 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-26 | 450 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 530 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 560 |
500 | 700 | 715 | 650 | 608 | 44 | 4 | 20-33 | 605 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-36 | 660 |
Практические применения
