Исследование: Могут ли шаровые краны регулировать поток?

Шаровые краны широко известны своей способностью к быстрому перекрытию и надежной герметизации. Но когда речь заходит о регулировании потока, возникает вопрос: могут ли шаровые краны регулировать поток, или они предназначены только для включения/выключения? Ответ зависит от типа используемого шарового крана.

✅ Могут ли стандартные шаровые краны регулировать поток?
Обычные шаровые краны (с полным или уменьшенным проходом и круглым отверстием) не подходят для дросселирования. При частичном открытии поток с высокой скоростью может вызвать эрозию, вибрацию и повреждение седла. Они в первую очередь предназначены для включения/выключения.

Однако шаровые краны с функцией регулирования, V-образные шаровые краны и сегментные шаровые краны специально разработаны для задач регулирования потока.

Типы шаровых кранов для регулирования потока

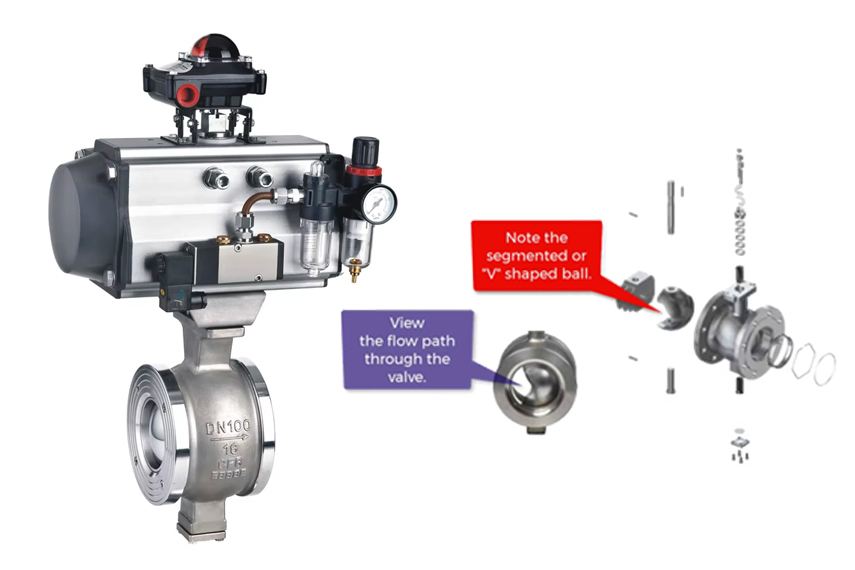

1. V-образные шаровые краны (V-образные пропилы)
   Конструкция: шар или седло имеют «V»-образный пропил для точного управления потоком.

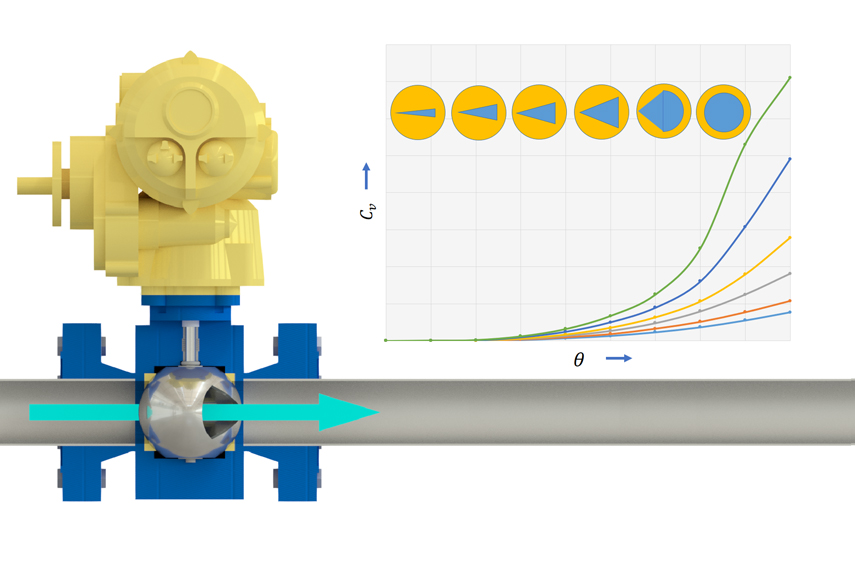

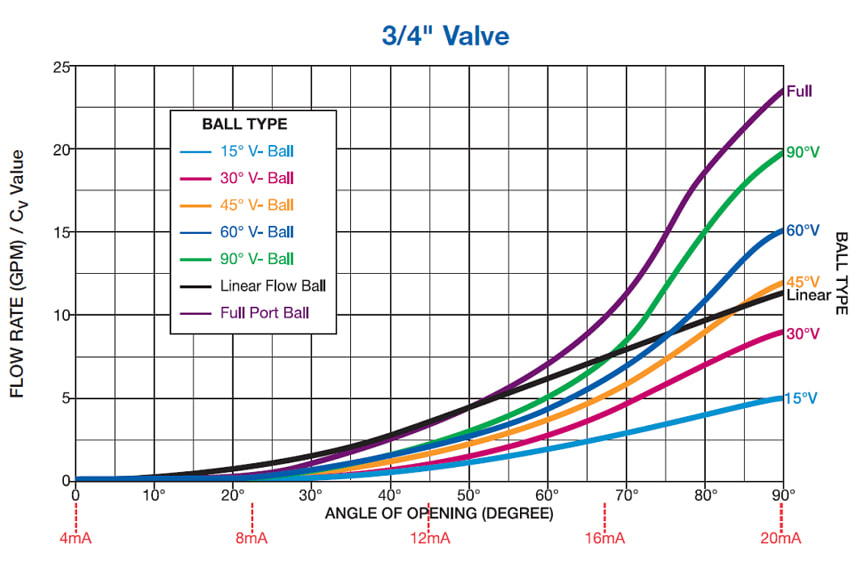

Характеристика потока: обеспечивает линейное или равнопроцентное управление потоком.

Точность регулирования: превосходная дросселирующая способность по сравнению с традиционными шаровыми кранами.

Материалы: нержавеющая сталь, углеродистая сталь, сплавы.

Приводы: электрические, пневматические или ручные редукторы.

Ключевые слова: V-port control ball valve, V notch ball valve, high-precision flow control valve.

2. Сегментные шаровые краны
   Конструкция: контурный сегмент, вырезанный в шаре, обеспечивает высокий коэффициент пропускной способности (Cv) и хорошую регулируемость.

Характеристика потока: предназначены для модулирующего управления с низкими потерями давления.

Материалы: обычно корпуса и внутренние части из нержавеющей стали или прочных сплавов.

Привод: обычно пневматический или электрический позиционер для модуляции.

Ключевые слова: segmented ball control valve, modulating segmented valve, high-performance throttling ball valve.

3. Шаровые краны с опорой на траверсу (Trunnion-Mounted Control Ball Valves)
   Конструкция: фиксированный шар с подпружиненными седлами, иногда в сочетании с V-образным пропилом или характерным уплотнением.

Преимущества: подходят для регулирования потока при высоком давлении и больших размерах.

Применение: нефтегазовая отрасль, нефтехимия, электростанции.

Ключевые слова: trunnion mounted control valve, flow control trunnion valve, pressure regulating ball valve.

Отрасли, использующие шаровые краны для регулирования потока
Шаровые краны с регулированием важны в процессах, требующих точной модуляции потока, например:

• Нефтегазовая промышленность – измерение потока, снижение давления, смешивание.

• Химическая и нефтехимическая промышленность – контуры температурного контроля, дозирование химикатов.

• Водоподготовка и очистка сточных вод – хлорирование, балансировка потока, управление осадком.

• HVAC-системы – модуляция охлажденной воды, байпасные контуры, зональный контроль.

• Целлюлозно-бумажная промышленность – управление паром, подача отбеливателя и химикатов.

• Энергетика – управление питательной водой котлов, байпас турбин, регулирование топливного газа.

Ключевые критерии выбора
При выборе шарового крана для регулирования потока учитывайте:

• Характеристики потока (линейное или равнопроцентное)

• Совместимость материалов с рабочей средой (коррозионная, абразивная, высокая температура)

• Тип седла (мягкое для плотного закрытия, металлическое для высоких температур и абразива)

• Размер и класс давления клапана

• Потребности в автоматизации (позиционеры, обратная связь, дистанционное управление)
