Исследование: Что такое неразрушающий контроль (NDT) клапанов?

*Неразрушающий контроль (NDT) клапанов относится к ряду методов контроля, используемых для оценки целостности и качества компонентов клапана без причинения какого-либо ущерба. Неразрушающий контроль играет решающую роль в обеспечении безопасной и эффективной работы арматуры, особенно в отраслях, где надежность имеет решающее значение, таких как добыча нефти и газа, химическая переработка и производство электроэнергии.

* Почему неразрушающий контроль важен для арматуры?

Клапаны необходимы для регулирования потока жидкостей и газов в промышленных системах. Если клапан выходит из строя из-за скрытых дефектов или слабости материала, это может привести к дорогостоящему простою, угрозе безопасности и потенциальным отказам системы. Неразрушающий контроль позволяет инженерам и бригадам технического обслуживания обнаруживать внутренние дефекты, трещины или коррозию, которые могут быть незаметны невооруженным глазом, что гарантирует соответствие клапанов требуемым стандартам безопасности и эксплуатационным характеристикам.

*Общие методы неразрушающего контроля клапанов

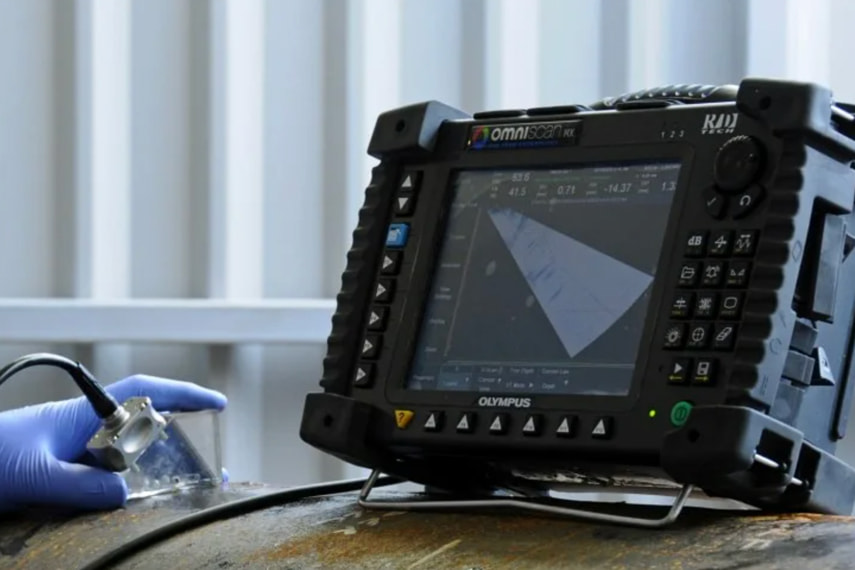

1. Ультразвуковой контроль (УЗК)

Ультразвуковой контроль является одним из наиболее широко используемых методов неразрушающего контроля. Он заключается в пропускании высокочастотных звуковых волн через материал клапана. Волны отражаются от внутренних дефектов, позволяя инспекторам выявлять трещины, пустоты или другие слабые места конструкции. Этот метод особенно полезен для обнаружения коррозии и дефектов сварных швов в металлических клапанах.

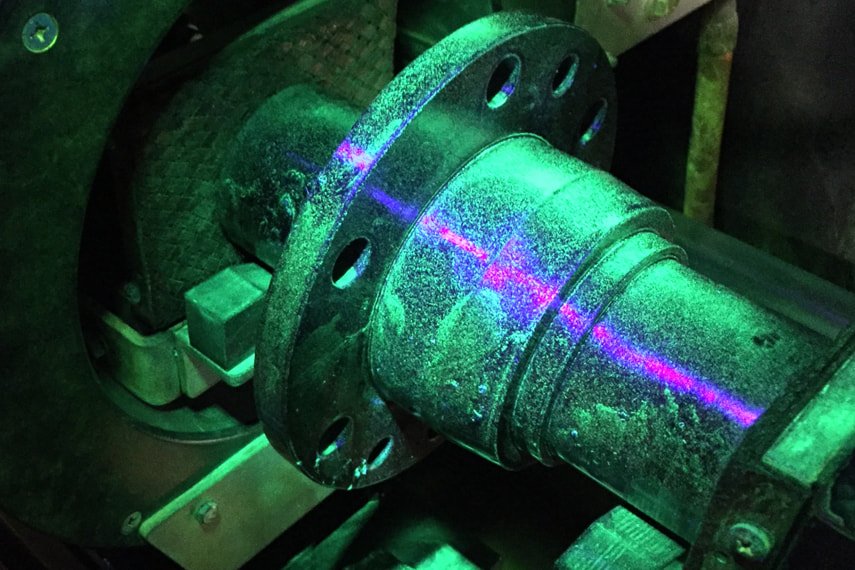

2. Магнитопорошковый контроль (MPI)

Магнитопорошковый контроль применяется для ферромагнитных клапанов. При этом методе клапан намагничивается, и на его поверхность наносятся частицы железа. Любые трещины или дефекты на поверхности притягивают частицы, делая их видимыми. MPI высокоэффективен для обнаружения поверхностных и приповерхностных дефектов, таких как трещины, ямки и коррозия.

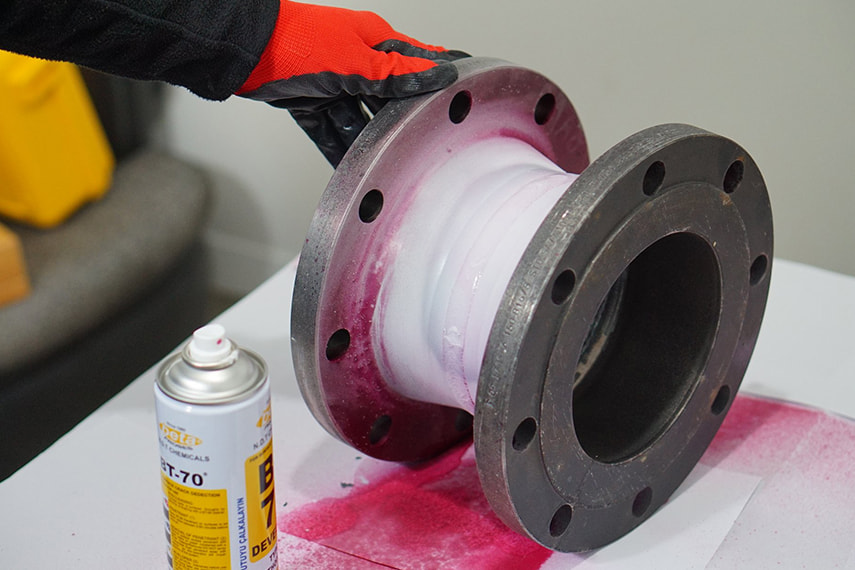

3. Тестирование на проникновение красителя (DPT)

Проверка на проникновение красителя заключается в нанесении жидкого красителя на поверхность клапана, который затем впитывается в любые трещины или дефекты поверхности. После очистки на поверхность наносится проявитель, который делает дефекты видимыми в ультрафиолетовом свете. Этот метод идеально подходит для обнаружения небольших поверхностных трещин, которые могут ухудшить работу клапана.

4. Рентгенографическое исследование (RT)

При рентгенографическом исследовании используется рентгеновское или гамма-излучение для проверки внутренней структуры клапана. Клапан подвергается облучению, и полученные изображения анализируются для выявления любых внутренних дефектов, таких как пустоты, трещины или включения. RT особенно полезен для обнаружения дефектов в более толстых компонентах клапанов, к которым трудно получить доступ с помощью других методов неразрушающего контроля.

5. Визуальный контроль (VT)

Визуальный осмотр является наиболее простой формой неразрушающего контроля, но он остается одним из наиболее эффективных. Он включает в себя детальный визуальный осмотр внешней поверхности клапана на наличие признаков повреждения, износа, коррозии или других проблем. Этот метод часто используется в качестве предварительного шага перед применением более совершенных методов неразрушающего контроля.

*Преимущества неразрушающего контроля клапанов

Предотвращение отказов: Выявляя скрытые дефекты на ранней стадии, неразрушающий контроль помогает предотвратить отказы клапанов, которые могут привести к дорогостоящему ремонту, простоям или даже инцидентам, связанным с безопасностью.

Экономичность: методы неразрушающего контроля позволяют проводить проверку клапанов без их демонтажа или замены, которые могут быть дорогостоящими и занимать много времени.

Повышенная безопасность: обнаружение таких проблем, как трещины или коррозия, до того, как они приведут к выходу из строя, повышает общую безопасность системы, снижая риск протечек или взрывов.

Соответствие стандартам: Во многих отраслях промышленности, включая нефтегазовую, ядерную и аэрокосмическую, действуют строгие правила, касающиеся испытаний и технического обслуживания клапанов. Неразрушающий контроль гарантирует соответствие клапанов этим стандартам.

Увеличенный срок службы клапана: Благодаря раннему выявлению дефектов, неразрушающий контроль позволяет своевременно производить ремонт, что в конечном итоге продлевает срок службы клапана и снижает необходимость в частой замене.

*Применение неразрушающего контроля в клапанах

1. Нефть и газ: Обеспечение целостности клапанов, используемых в трубопроводах и на нефтеперерабатывающих заводах, где отказ клапанов может привести к катастрофическим авариям.

2. Производство электроэнергии: Клапаны на электростанциях должны регулярно проверяться с использованием неразрушающего контроля для обеспечения безопасной и эффективной работы.

3. Химическая и нефтехимическая промышленность: Неразрушающий контроль помогает выявлять любые неисправности в клапанах, работающих с опасными материалами, обеспечивая безопасность работников и соответствие экологическим стандартам.

4. Очистка воды: Регулярный осмотр клапанов, используемых в системах распределения и очистки воды, обеспечивает бесперебойную подачу чистой и безопасной воды.
