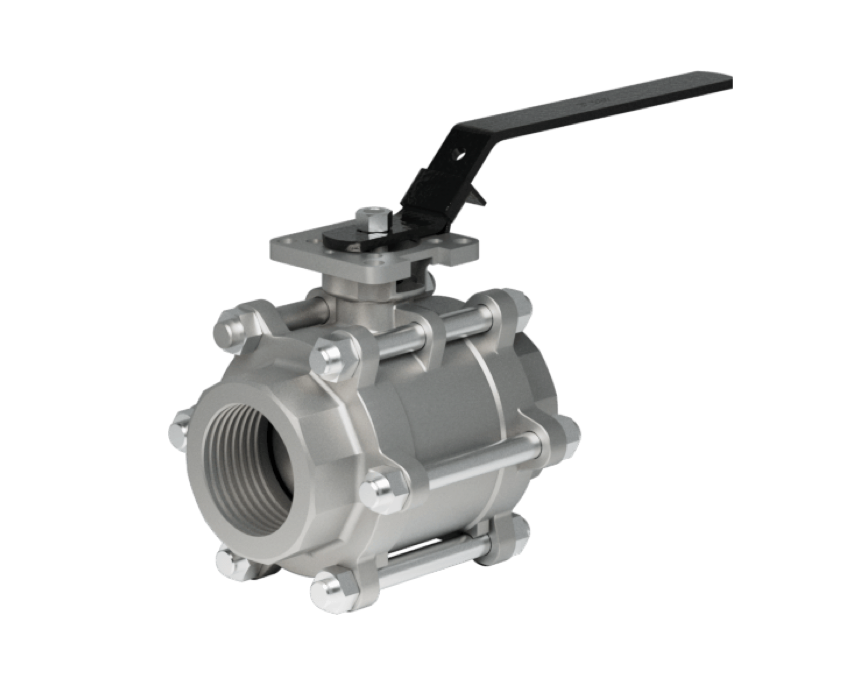

    • Кран шаровой муфтовый SK11

    Ду

    15~100 (1/2"~4")

    Ру

    1.0~6.4 (Class150~600)

    Рабочая температура

    -59°C~200°C

    Присоединение

    Муфтовое, под приварку

    Направление установки

    Двустороннее

    Конструкция

    GB/T8464

    Строительная длина

    GB/T12221, ASME B16.10

    Стандарт резьбы

    GB/T192, GB/T193, NPT, BSP

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T26480, ISO5028, API598, JB/T9092

    Корпус

    WCB, CF8, CF8M, CF3, CF3M, 321, 316Ti

    Диск

    304, 316, 304L, 316L, 321, 316Ti

    Шток

    420, 35CrMoA, F6a, F11, F304, F316, F321

    Седло

    PTFE, PFA, PPL, PEEK

    Особенности & Преимущества

    SK11 обладает небольшим сопротивлением текучей среде и хорошей герметичностью, что широко используется в вакуумных системах. Седло является подвижным, его удобнее разбирать и заменять. Когда оно полностью открыто или закрыто, седло изолировано от среды. Когда среда проходит через клапан, это не приводит к эрозии уплотнительной поверхности клапана.

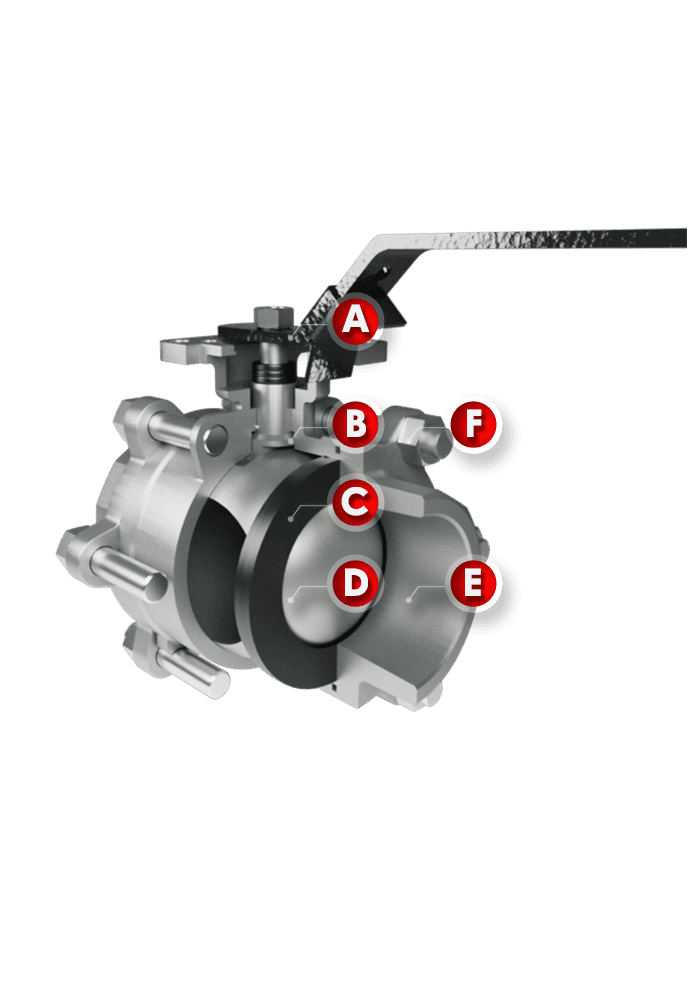

    Кран шаровой муфтовый SK11

    Кованая цельная ручка обладает высокой прочностью и ударопрочностью, удлиненной конструкцией, а также экономит время при открытии клапана.

    Верхний шток имеет упорную конструкцию.

    Материал седла может быть выбран в зависимости от используемой среды, такой как PTFE, PPL, PEEK и т.д.

    Благодаря высокоточной обработке и шлифованию шарик обладает высокой твердостью и плотно соединен с седлом клапана, что обеспечивает хорошую герметичность.

    Материал корпуса может быть выбран в зависимости от среды, а платформа под приводом может быть настроена в соответствии с требованиями заказчика. Соединение может быть резьбовым, фланцевым и сварным встык.

    Съемная конструкция из трех частей позволяет заменять внутренние элементы крана и продлевает срок службы.

    Отраслевые варианты

    MaterialsCrNiMoTiTemp. Range ℃
    WCB0.50.50.2--29~425
    A1050.30.40.12-≤450
    LF2-----59~345
    CF818~218~110.05-≤458 (540)
    CF8M18~219~132~3-≤425 (540)
    CF317~218~120.5-≤425
    CF3M17~219~132~3-≤455

    Размеры

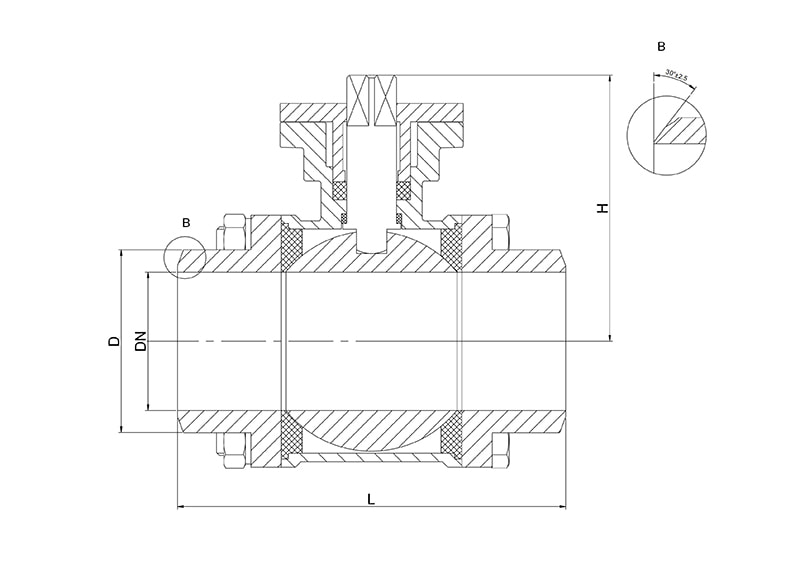

    Кран шаровой муфтовый SK11's Drawing
    DNLDH
    1563 1660
    2072 2167
    2582 26.572
    3295 3583
    40104 4193
    50126 52101
    65165 66125
    80195 80.5136
    100256 104.6165
