Исследование: В чём разница между линейными (прямолинейного действия) и поворотными (углового действия) клапанами?

Линейные (прямолинейного действия) и поворотные (углового действия) клапаны — это два распространённых типа регулирующей арматуры, которые существенно различаются по принципу действия, способу управления, применению и другим характеристикам. Ниже приведены основные различия между этими двумя типами клапанов:

1. Принцип работы

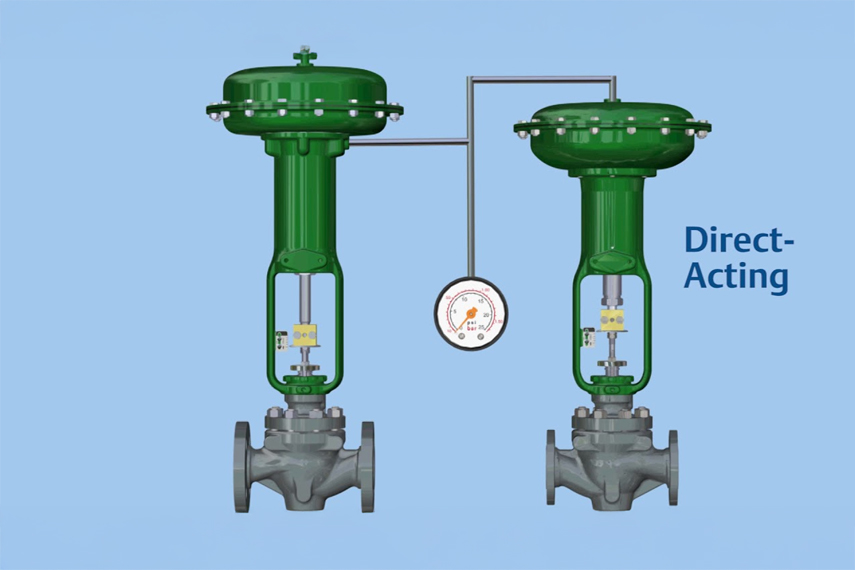

Линейные клапаны:
Работают за счёт возвратно-поступательного движения запорного или регулирующего элемента (шпинделя/золотника) вдоль прямой линии — вертикально или горизонтально.
Примеры: задвижки, клапаны прямоточные (глобусные), в некоторых случаях шаровые клапаны.

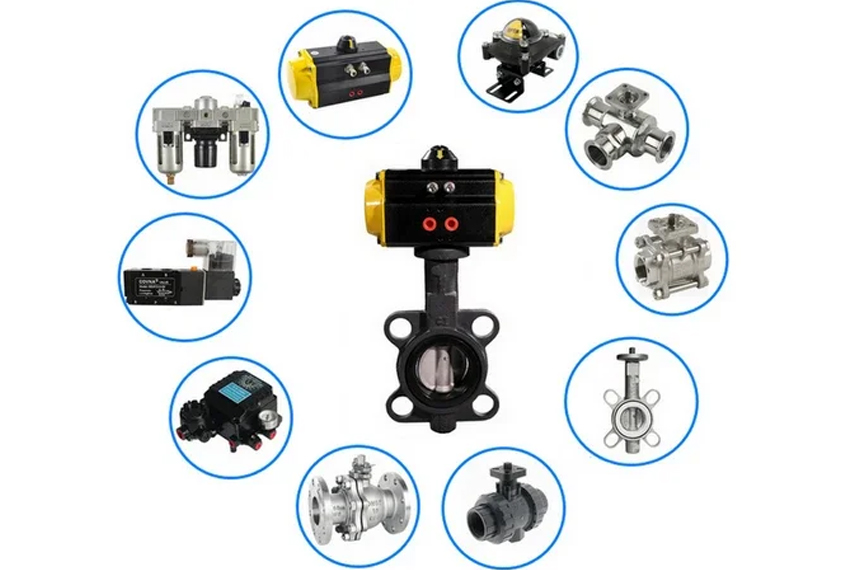

Поворотные клапаны:
Работают за счёт поворота запирающего элемента (диска, шара, пробки) вокруг своей оси, обычно на угол до 90°.
Примеры: шаровые краны, дисковые затворы, пробковые клапаны.

2. Способ управления

Линейные клапаны:
Открываются и закрываются движением штока вперёд/назад. Привод может быть ручной, пневматический, электрический или гидравлический.
Обычно используются там, где требуется высокая точность регулирования или полное открытие/закрытие потока.

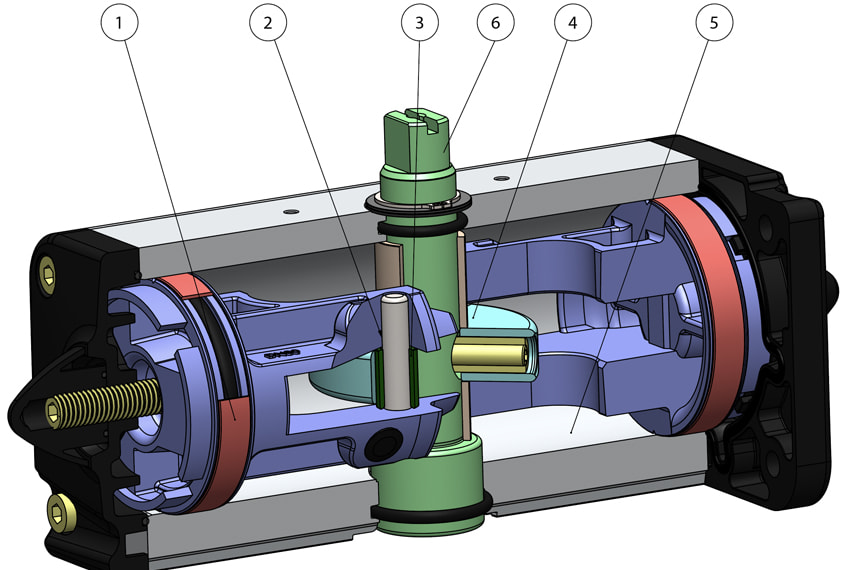

Поворотные клапаны:
Работают за счёт вращения штока и запирающего элемента. Привод также может быть ручной, электрический, пневматический и т.д.
Подходят для быстрого открытия/закрытия или базовой регулировки потока.

3. Области применения

Линейные клапаны:
Идеальны для задач с высокой точностью регулирования и там, где необходим полный контроль открытия/закрытия.
Типичные области: нефтехимия, системы пожаротушения, HVAC, технологические процессы с газами и жидкостями.

Поворотные клапаны:
Используются для быстрого управления потоком, особенно в системах с большим объёмом и невысоким давлением.
Типичные области: водоочистка, вентиляция, пищевая промышленность, системы отопления.

4. Точность регулирования потока

Линейные клапаны:
Обеспечивают более высокую точность регулирования благодаря прямолинейному движению.
Например, глобусные клапаны отлично подходят для точной настройки расхода, особенно при малом потоке.

Поворотные клапаны:
Менее точные по сравнению с линейными. Лучше подходят для регулирования больших потоков или для функций «открыто/закрыто».

5. Конструкция и обслуживание

Линейные клапаны:
Имеют сравнительно простую конструкцию (корпус, золотник, седло, шток).
Обслуживание связано в основном с проверкой состояния уплотнения между золотником и седлом.

Поворотные клапаны:
Имеют более сложную конструкцию, включающую диск, седло, элементы поворота и уплотнения.
Подвержены износу вращающихся частей, требуют периодической проверки и обслуживания.

✅ Вывод:

• Линейные клапаны лучше всего подходят для задач, требующих точного регулирования и высокой герметичности.

• Поворотные клапаны идеальны для быстрого управления потоком и больших диаметров трубопроводов, где точность менее критична.

Выбор между линейным и поворотным клапаном должен основываться на условиях эксплуатации, требуемой точности регулирования, давлении и типе среды.
