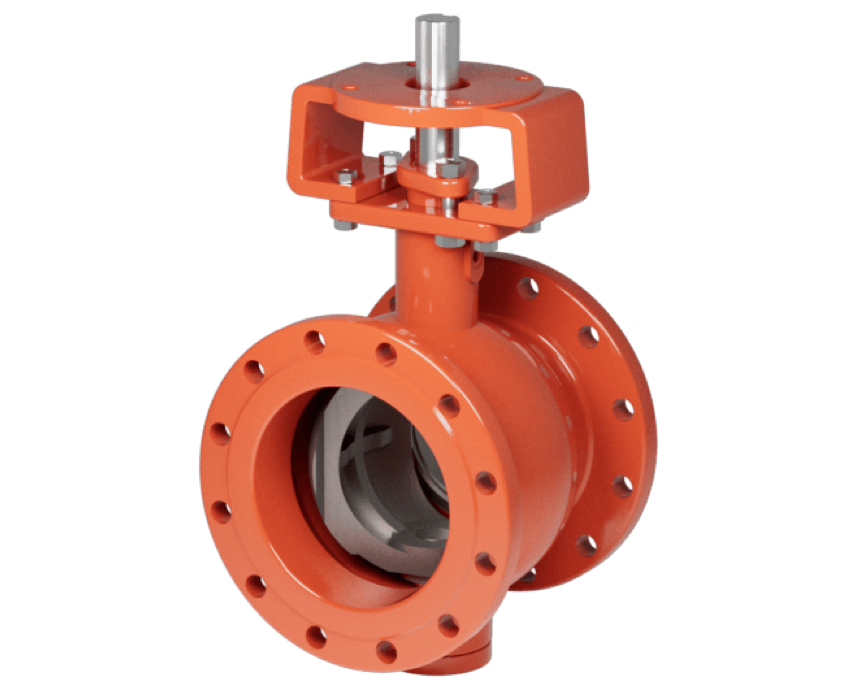

Кран сегментный фланцевый SK40

Ду

50~600 (2"~24")

Ру

1.0~6.4 (Class150~600)

Рабочая температура

-59°C~650°C

Присоединение

Фланцевое

Направление установки

Одностороннее

Конструкция

GB/T26146

Строительная длина

GB/T12221, ASME B16.10

Соединения к трубе

GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259

Соединения к приводу

ISO5211, GOST55510

Инспекция

GB/T26480, ISO5028, API598, JB/T9092

Корпус

WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

Шар

WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

Шток

420, 35CrMoA, F6a, F11, F304, F316, F321

Седло

PTFE, PEEK, 420, Stellite alloy, Hastelloy, Inconel, Monel

Особенности & Преимущества

Сегментный кран SK40 - это относительно новый тип шарового крана. Он обладает рядом уникальных преимуществ, таких как переключатели без трения, износостойкие уплотнения и небольшой момент открывания и закрывания. Это может снизить технические характеристики оснащенного привода. Он оснащен многооборотным электроприводом, и подачу среды можно регулировать и плотно отсекать.

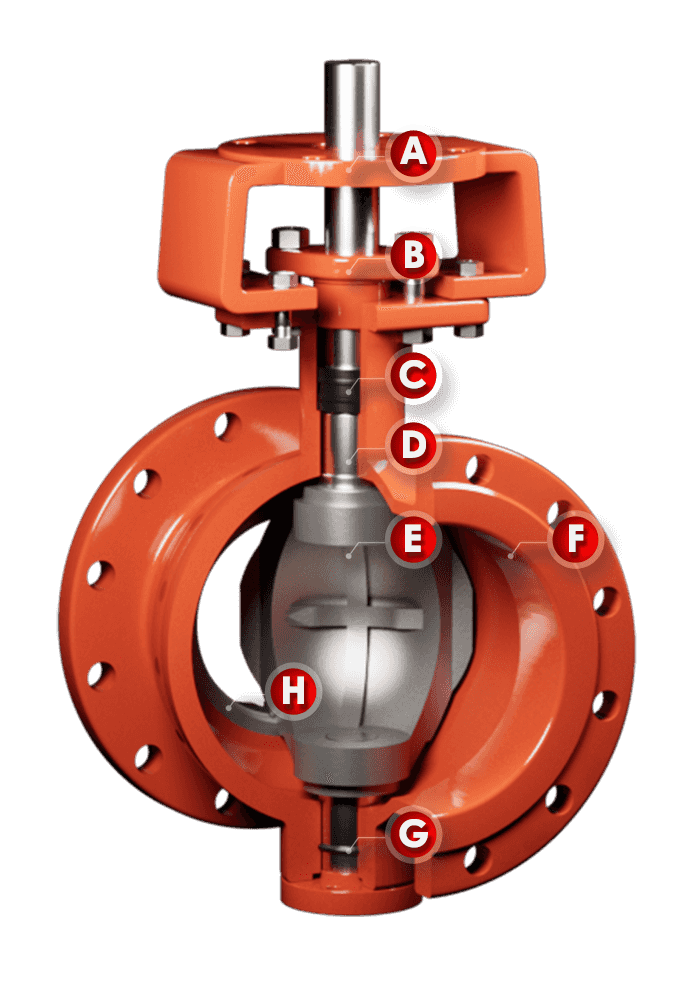

Кран сегментный фланцевый SK40

Можно выбрать высокую платформу или хомут под приводом, что позволяет устанавливать электрические/пневматические приводы в соответствии с различными стандартами.

Сальник эффективно защищает внутреннюю насадку, предотвращая тем самым вытекание жидкости из штока.

Как распространенный упаковочный материал, гибкий графит дешев, его легко заменить и он выдерживает высокие и низкие температуры.

В зависимости от условий работы могут быть выбраны различные материалы.

Полукруглый канал не вызывает трения при открывании и закрывании. Уплотнение нелегко изнашивается, а момент открывания и закрывания невелик. Сопротивление при открытии клапана невелико, а усиленная конструкция сферы препятствует ее деформации. Сегмент V-образной конструкции обладает режущим эффектом.

Сегментированный шаровой кран подходит для сред с высоким расходом и отсутствием вибрации.

Уплотнительное кольцо обеспечивает нижнюю герметизацию клапана, и среда не будет вытекать из нижней торцевой крышки.

Конструкция с одним посадочным местом, клиновидная уплотнительная конструкция обеспечивает высокую эффективность уплотнения.

Отраслевые варианты

MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
RPTFECorrosion resistance, low friction coefficient-60180-45~150
PTFE+GlassHeat, cold, acid, alkali, organic solvents resistant-60200-45~180
FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
NBROil resistivity-30100-15~90
PEEKHigh temperature and chemical resistance-60300-45~260
Ceramic fiberFire, high temperature resistance, low thermal conductivity-1961050-60~950
Metal to metalHigh temperature, high pressure, wear, corrosion resistanceRefer to the metal material

Размеры

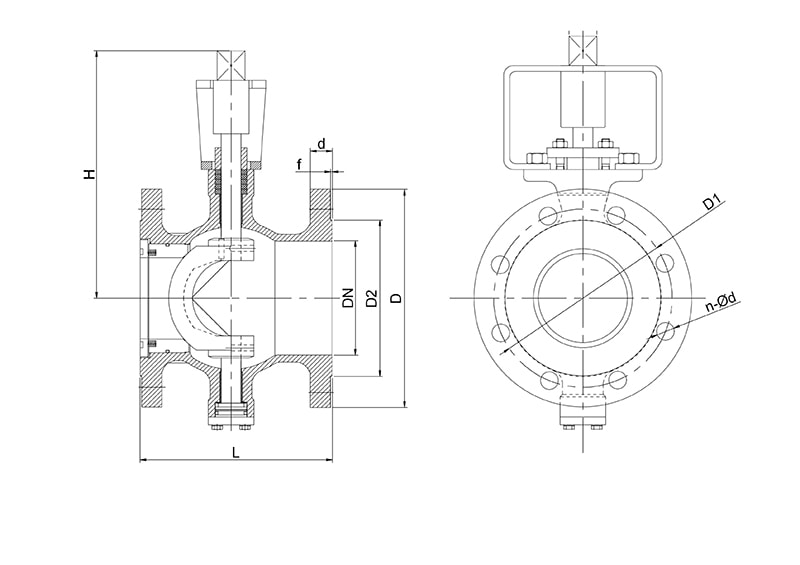

Кран сегментный фланцевый SK40's Drawing

GB/T 9113 PN16

DNLDD1D2bfn-Φd
501781651251021634-18
651901851451221838-18
802032001601382038-18
1002292201801582038-18
1252542502101882238-18
1502672852402122438-22
20029234029526826312-22
25033040535532030312-26
30035646041037830412-26
35043052047043834416-26
40053058052549036416-30
45058064058555040420-30
50063071565061044420-33
60080084077072548520-36
