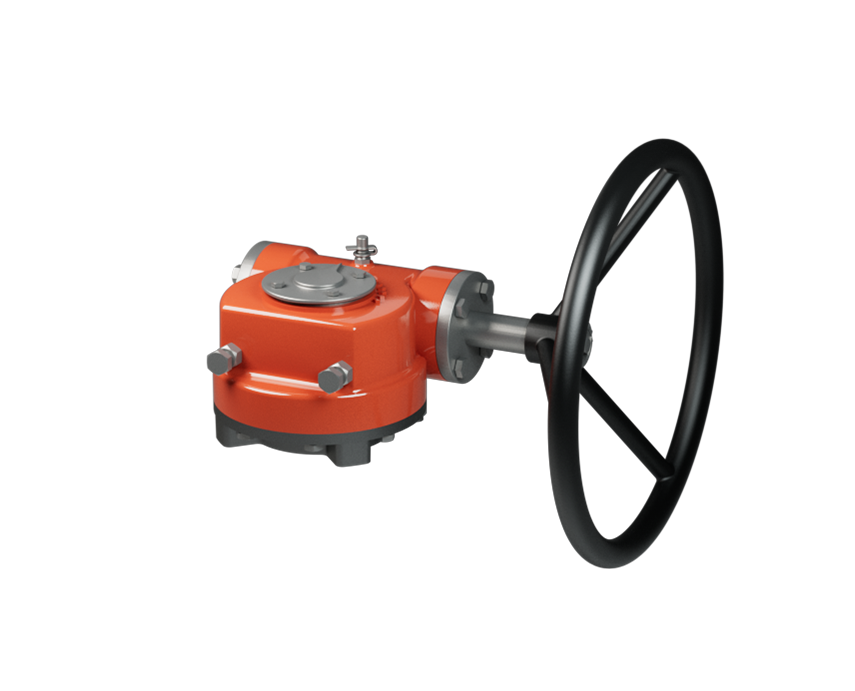

Одноступенчатый червячный редуктор S-1-WG
Соотношение
34:1~65:1
Конструкция
GB/T12223
Выход. крутящий момент
500~6825Nm
Вход. крутящий момент
50~350Nm
Соединения к арматуре
F05~F35
Размер штока
30~120 (9x9~27x27)
Корпус
GGG50, WCB, LCB, LC1, CF8, CF8M, A536 65-45-12
Степень защиты
IP55, IP65, IP67, IP68
Особенности & Преимущества

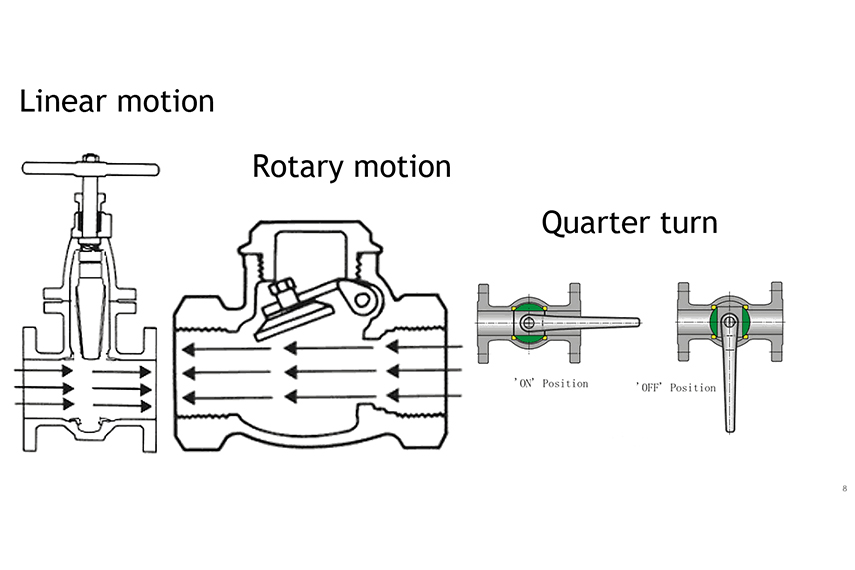

S-1-WG - это ручной привод с четвертью оборота. Подходит для использования в дисковых затворах, шаровых кранах и т.д.

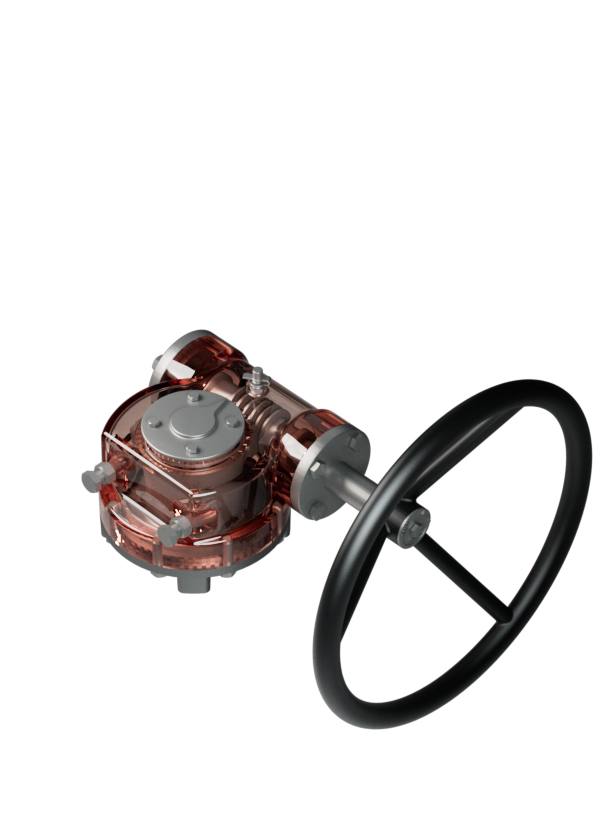

Коробка передач изготовлена методом точного литья, имеет новый дизайн и отличные эксплуатационные характеристики. Эта червячная передача имеет самоблокирующуюся конструкцию с коническим роликоподшипником, что обеспечивает более гибкую работу и более высокую эффективность. Крутящие моменты на выходе могут быть выбраны в соответствии с крутящими моментами клапанов. Подключение соответствует стандарту ISO 5211. В частности, "Степень защиты от проникновения" этого редуктора может быть изменена на IP65 /IP67 /IP68 в зависимости от требований заказчика.
Отраслевые варианты
Materials | Cr | Ni | Mo | Ti | Temp. Range ℃ |
WCB | 0.5 | 0.5 | 0.2 | - | -29~425 |
LCB | - | - | - | - | -46~345 |
LC1 | - | - | - | - | -59~345 |
CF8 | 18~21 | 8~11 | 0.05 | - | ≤458 (540) |
CF8M | 18~21 | 9~13 | 2~3 | - | ≤425 (540) |
Размеры
Скачать
View 3D models → www.seallon.com → Product Pages → Closer Look
actuator connection gost55510 actuator connection iso5211Практические применения
