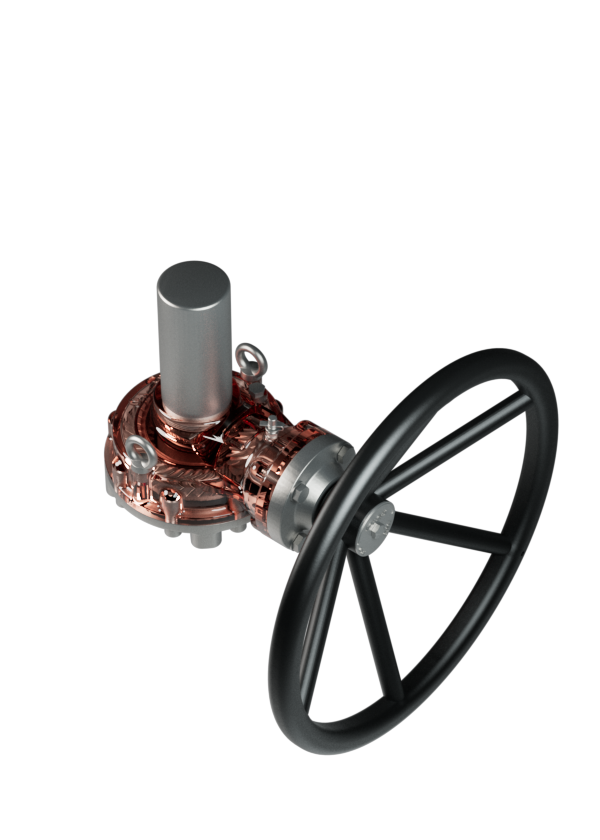

Одноступенчатый конический редуктор S-1-BG

Соотношение

2.35:1~23:1

Конструкция

GB/T12222

Выход. крутящий момент

43000~630000N

Вход. крутящий момент

360~6000Nm

Соединения к арматуре

F12~F35

Размер штока

25~110

Корпус

GGG50, WCB, LCB, LC1, CF8, CF8M, A536 65-45-12

Степень защиты

IP55, IP65, IP67, IP68

Особенности & Преимущества

S-1-BG - это многооборотный ручной привод с зубчатой передачей. Подходит для использования в задвижках, ножевых задвижках, запорных клапанах и т.д.

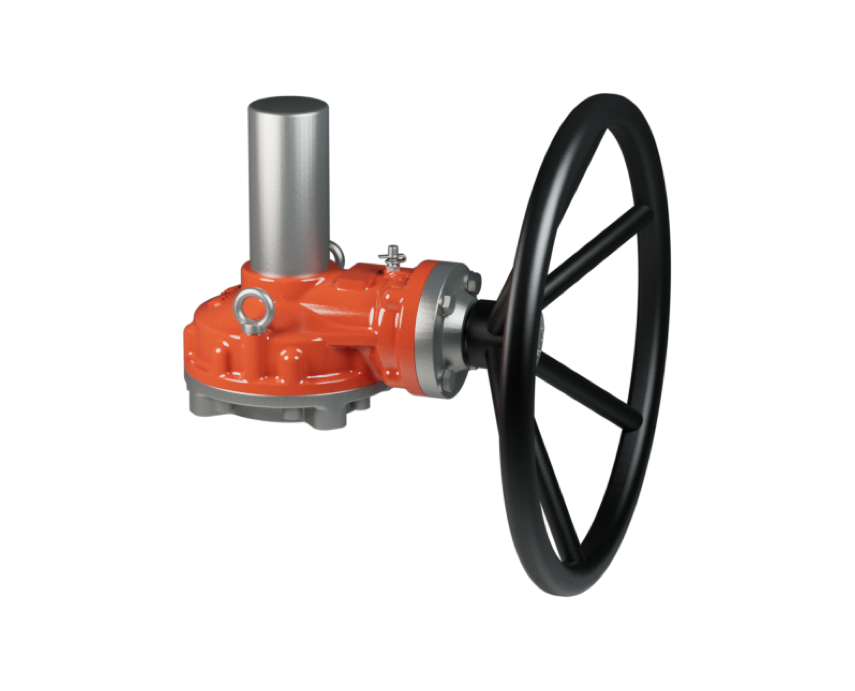

Одноступенчатый конический редуктор S-1-BG

Благодаря использованию спиральных конических зубчатых колес и упорных подшипников, эта серия может работать плавно, с высоким крутящим моментом на выходе и высокой эффективностью. Маховик и защитный кожух штока могут быть изготовлены по индивидуальному заказу. Соединение соответствует стандарту ISO 5211. В частности, "Степень защиты от проникновения" этого редуктора может быть изменена в соответствии с требованиями заказчика на IP65/IP67 /IP68.

Отраслевые варианты

MaterialsCrNiMoTiTemp. Range ℃
WCB0.50.50.2--29~425
WCC0.50.50.2--29~425
WC61~1.5-0.45~0.65-≤595
WC92~2.75-0.9~1.2-≤595
C54~6.5-0.45~0.65-≤650
CF818~218~110.05-≤458 (540)
CF8M18~219~132~3-≤425 (540)
310S24~2619~22--≤850
LCB-----46~345
LCC-----46~345
LC1-----59~345

Размеры
