    • Заслонка газовоздушная SB40

    Ду

    200~2400 (8"~96")

    Ру

    0.01~1.0

    Рабочая температура

    -59°C~850°C

    Присоединение

    Межфланцевое, фланцевое, под приварку

    Направление установки

    Одностороннее, двустороннее

    Конструкция

    JB/T8527

    Строительная длина

    GB/T12221, BS EN558-1, By requested

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    WCB, LCC, LC1, WC6, CF8, CF8M, 321, 316Ti, 904L, 310S

    Диск

    WCB, LCC, LC1, WC6, CF8, CF8M, 321, 316Ti, 904L, 310S

    Шток

    420, 17-4PH, 304, 316, 321, 310S

    Седло

    None, Fabric+fiberglass

    Особенности & Преимущества

    SB40 - это дроссельная заслонка с соединением из пластин, фланцевая или сварная для установки между фланцами в системах газопроводов. Стандартная модель предназначена для работы при давлении 0,01~1,0 Мпа, рекомендуемых скоростях менее 30 м/с и температурах от -59 до 850 ºC. Это относительно герметичный клапан со степенью закрывания от 90% до 99%, которая может достигать 100% при наличии дополнительного дискового уплотнения. Стандартная модель этих амортизаторов сконструирована таким образом, что сборка осуществляется таким образом, что приводной вал всегда остается в горизонтальном положении, хотя по запросу возможна сборка с валом в вертикальном положении.

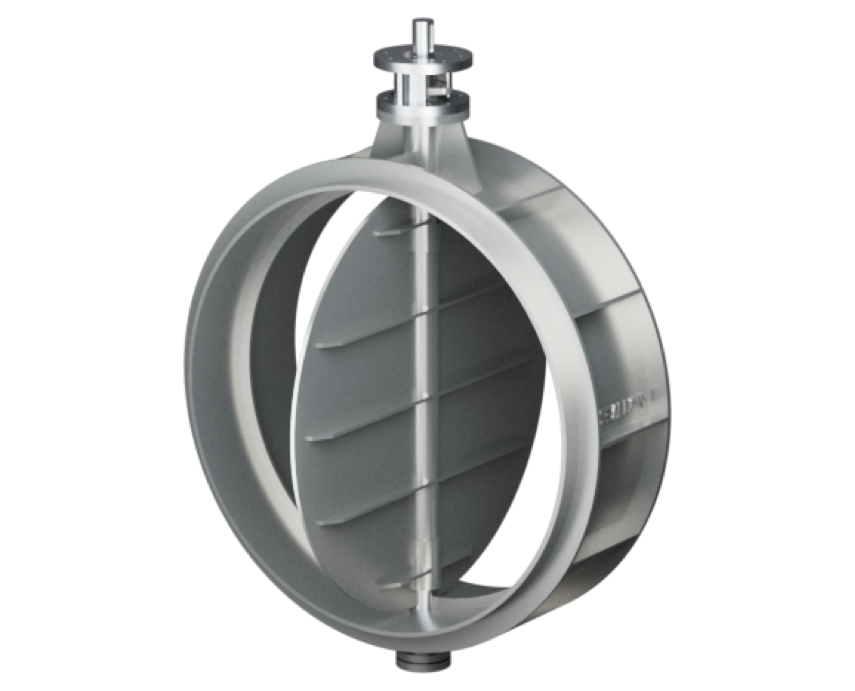

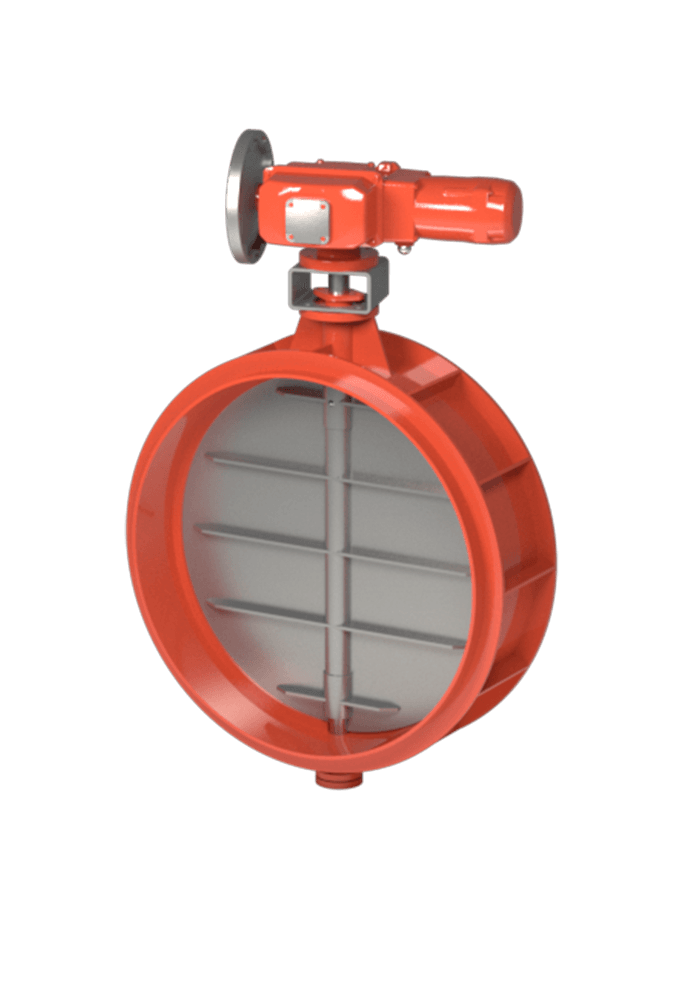

    Заслонка газовоздушная SB40

    Корпус заслонок представляет собой сборную конструкцию, которая может быть изготовлена из различных материалов.

    Поворотный диск выполнен плоским, с усиливающими ребрами жесткости, и опирается на два полуосевых вала. Система плоских дисков достаточно жесткая для рабочих давлений этих клапанов и не имеет значительных потерь.

    Заслонки имеют два типа уплотнений, которые зависят от области их применения: поворотные (закрываются на 90-97%) для сред с концентрацией пыли (менее 1000 мг/нм3); и плотное седло (закрывается на 99%), подходящее для других применений, требующих высокого уровня герметичности.

    Можем поставить дополнительные подшипники, расположенные снаружи и отделенные от корпуса. Таким образом, они будут находиться вдали от источников тепла и коррозии, что продлит срок их службы. Эта система также позволяет менять сальник без необходимости демонтажа подшипника, что упростит задачи технического обслуживания в будущем.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    Ceramic fiberFire, high temperature resistance, low thermal conductivity-1961050-60~950
    Metal to metalHigh temperature, high pressure, wear, corrosion resistanceRefer to the metal material

    Размеры

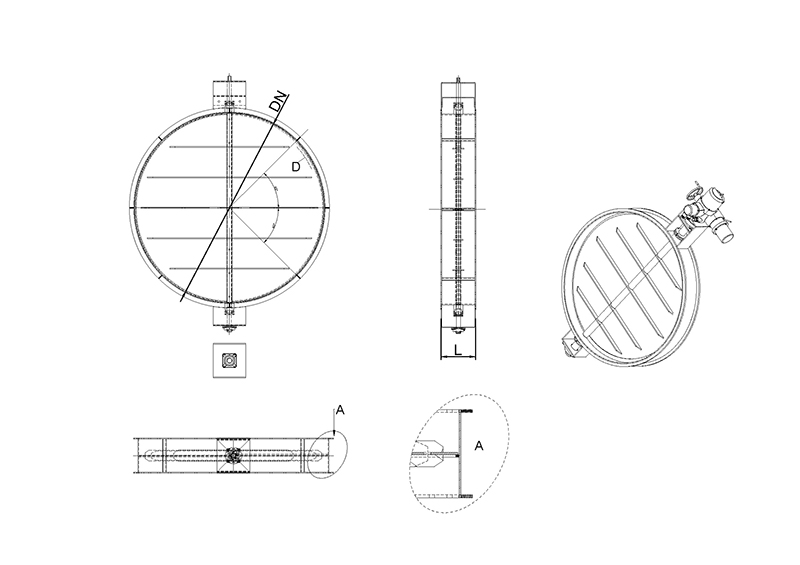

    Заслонка газовоздушная SB40's Drawing

    Допускается изготовление под заказ стандартных и нестандартных размеров.
