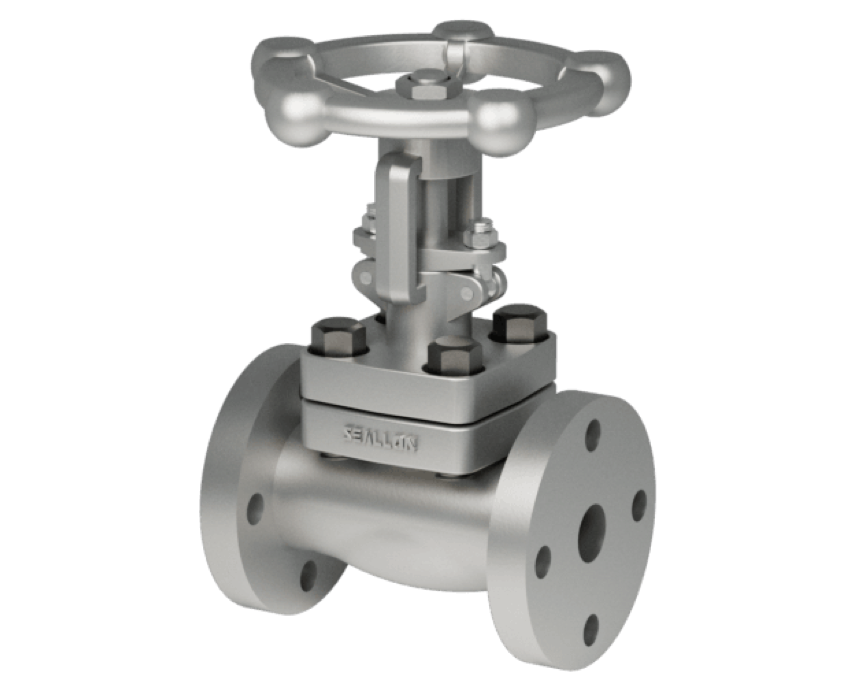

Задвижка клиновая фланцевая кованная SG41-F

Ду

15~50 (1/2"~2")

Ру

1.0~16.0 (Class150~2500)

Рабочая температура

-59°C~650°C

Присоединение

Фланцевое

Направление установки

Двустороннее

Конструкция

GB/T12234, API602, ASME B16.34

Строительная длина

GB/T12221, ASME B16.10, Customized

Соединения к трубе

GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259

Соединения к приводу

ISO5211, GOST55510

Инспекция

GB/T26480, ISO5028, API598, JB/T9092

Корпус

A105, LF2, F11, F51, F91, F304, F316

Диск

A105, LF2, F11, F51, F91, F304, F316

Шток

410, F6a, F51, F91, F304, F316

Седло

410, 410HF, F51, F91, F304, F316, STL

[email protected]

Запрос Сейчас

Особенности & Преимущества

SG41-F имеет простую форму корпуса и улучшенный процесс ковки. Диапазон давлений и температур выше, чем у клапанов из литой стали. Герметичность намного лучше, а срок службы больше.

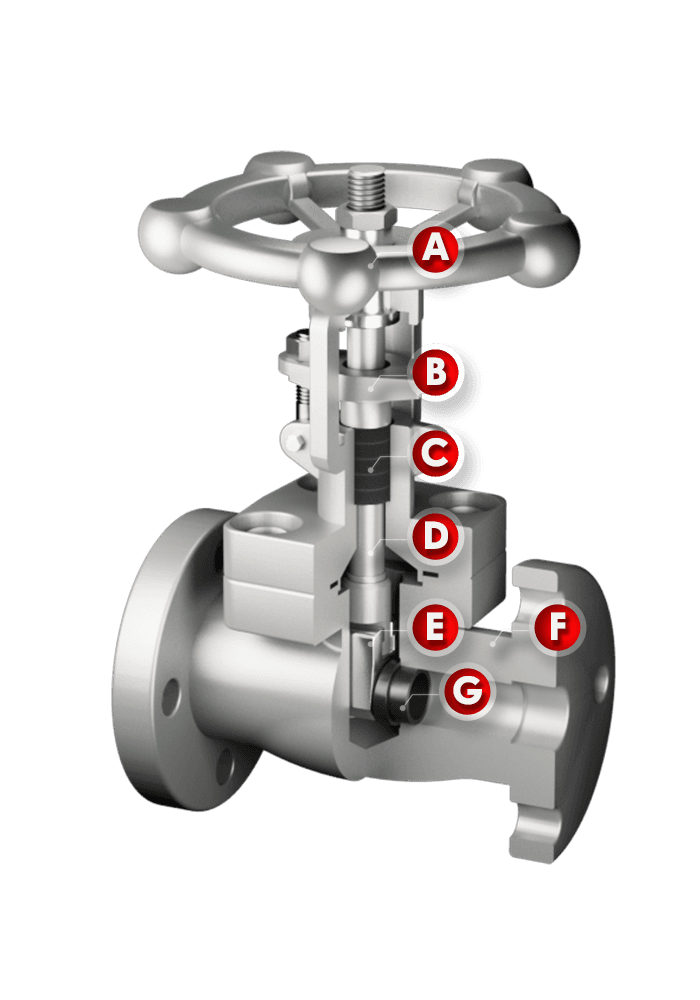

A. Маховик

Его материал, как и корпус задвижки, - кованая сталь, которая является более прочной и позволяет открывать и закрывать задвижку тысячи раз без деформации.

B. Крышка

Сальник эффективно защищает внутреннюю насадку, предотвращая тем самым вытекание жидкости из штока.

C. Сальник

Как распространенный упаковочный материал, гибкий графит дешев, его легко заменить и он выдерживает высокие и низкие температуры.

D. Шток

В зависимости от условий работы могут быть выбраны различные материалы.

E. Диск

Клиновой диск обладает хорошими уплотняющими свойствами. Его клиновидная уплотняющая поверхность относительно меньше повреждается осадком среды. Это может быть наплавка стеллитом и т.д.

F. Корпус

Кованый корпус имеет гладкую поверхность, высокую устойчивость к давлению и коррозии. Его пластичность и ударная вязкость выше, чем у литого корпуса, а срок службы больше.

G. Седло

Посадочное место может быть наплавлено сварочным стеллитом и т.д.

Отраслевые варианты

Materials	Cr	Ni	Mo	Ti	Temp. Range ℃
A105	0.3	0.4	0.12	-	≤450
LF2	-	-	-	-	-59~345
F304	18~20	8~11	-	-	≤540 (800)
F316	16~18	10~14	2~3	-	≤540 (800)
F51	21~23	4.5~6.5	2.5~3.5	-	-40~315
F1	-	-	0.44~0.65	-	≤470
F2	0.5~0.81	-	0.44~0.65	-	≤540
F11	1~1.5	-	0.44~0.65	-	≤545
F22	-	0.87~1.13	-	-	≤550
F12	0.8~1.25	-	0.44~0.65	-	≤545
F9	8~10	-	0.9~1.1	-	≤673
F91	8~9.5	0.4	0.85~1.05	-	≤673

Размеры

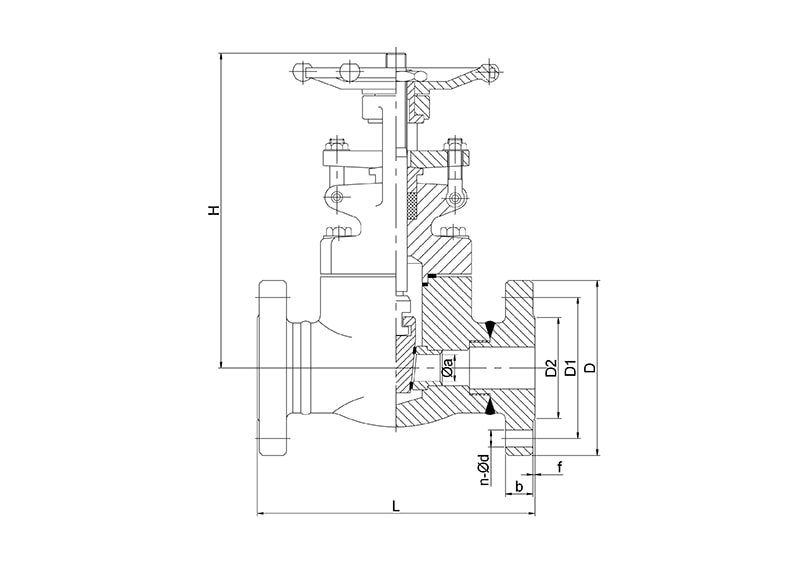

Задвижка клиновая фланцевая кованная SG41-F's Drawing

GB/T 9113 PN16

DN	L	D	D1	D2	b	f	n-Φd	H
15	140	95	65	45	16	2	4-14	155
20	150	105	75	55	18	2	4-14	157
25	165	115	85	68	18	2	4-14	186
32	178	140	100	78	18	2	4-18	220
40	200	150	110	88	18	3	4-18	246
50	250	165	125	102	20	3	4-18	268
