Исследование: Задвижки VS Запорные клапаны
🔍 Что такое задвижка?
Задвижка — это клапан с линейным движением, предназначенный в основном для полного открытия или перекрытия потока. Работа основывается на подъёме или опускании затвора (клина) внутри корпуса клапана для пропуска или блокировки среды.
Характеристика потока: Полный проход, минимальное падение давления при полном открытии.
Не подходит для регулирования: Плохой контроль при частичном открытии; может вызывать эрозию седла.
Типовые соединения: Фланцевое, резьбовое, сварное.
Распространённые материалы: Чугун, углеродистая сталь, нержавеющая сталь, бронза.
Наилучшее применение:
-
Полный пропуск или полное перекрытие
-
Системы с минимальным допустимым падением давления
-
Вода, пар, нефть, газ, пульпа
🔍 Что такое клапан (глобусный клапан)?
Глобусный клапан — это линейный регулирующий клапан, предназначенный для точной регулировки потока. Использует пробку или диск, который движется перпендикулярно седлу, чтобы управлять потоком.
Характеристика потока: Хорошие дросселирующие и регулирующие свойства.
Падение давления выше, чем у задвижек, из-за S-образного пути потока.
Типовые конструкции: T-образный, Y-образный, угловой.
Типовые соединения: Фланцевое или под сварку (в раструб).
Распространённые материалы: Нержавеющая сталь, кованая сталь, чугун, латунь.
Наилучшее применение:
-
Модуляция потока и точное дросселирование
-
Частое включение/выключение
-
Сервисы с паром, воздухом или химическими веществами под давлением

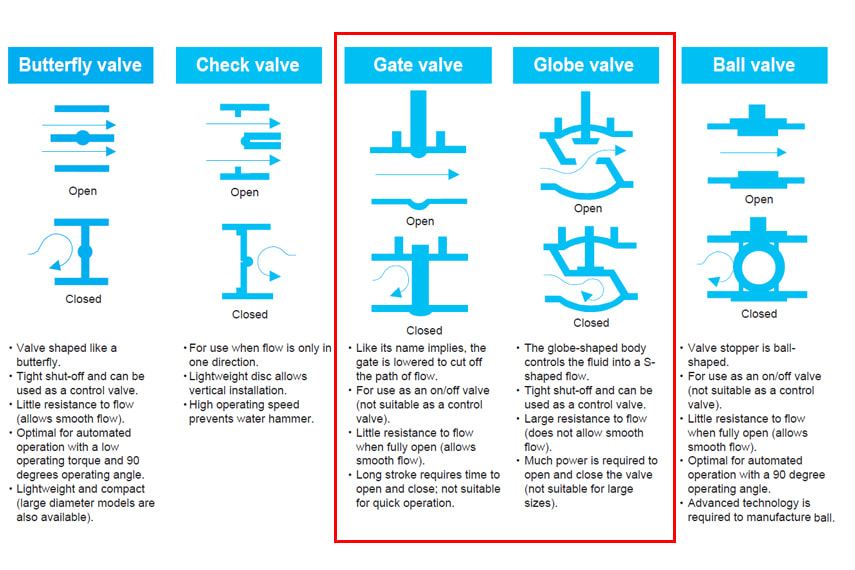

⚙️ Задвижка vs Клапан – основные различия
| Характеристика | Задвижка | Глобусный клапан |
|---|---|---|
| Функция | Включение/отключение | Регулирование/дросселирование |
| Путь потока | Прямой | S-образный (изменяет направление) |
| Падение давления | Низкое | Среднее до высокого |
| Уплотнение | Клин или плоский затвор | Диск, прижимаемый к седлу |
| Работа | Медленное открытие/закрытие | Быстрее, более контролируемо |
| Надёжность | Лучше для полного открывания/закрытия | Лучше для регулировки |
| Типоразмеры | От 2" до 48"+ | От ½" до 24" |
Ключевые слова: задвижка API 600, литая стальная задвижка | клапан для регулировки потока, падение давления на глобусном клапане
🏭 Типичные области применения по отраслям
✅ Применение задвижек:
-
Системы водоснабжения
-
Нефтегазовые трубопроводы
-
Горнодобывающая промышленность, пульповоды
-
Изоляция на электростанциях
✅ Применение глобусных клапанов:
-
Питательные системы котлов
-
Регулирование охлаждающей воды
-
Контроль топлива
-
Системы пара и воздуха
💡 Рекомендации по выбору
-
Выбирайте задвижки, если требуется полный проход и минимальное падение давления при редком управлении.
-
Выбирайте глобусные клапаны, если требуется частое управление или точная регулировка потока.
-
Учитывайте необходимость автоматизации — оба типа могут оснащаться электрическими или пневматическими приводами для дистанционного управления.
