Исследование: Типы задвижек

Задвижка - это устройство, используемое для управления потоком жидкости в трубопроводе, главным образом путем поднятия или опускания затвора клапана для обеспечения открытия или закрытия. В зависимости от различных конструктивных форм, назначения и принципов работы, существуют различные типы задвижек. К наиболее распространенным типам задвижек относятся:
1. Классификация по конструкции корпуса клапана:

• Прямоточный задвижечный клапан: Корпус клапана выполнен прямолинейным, и жидкость проходит через него по линейному пути. Такая конструкция обеспечивает низкое сопротивление потоку и подходит для большинства распространенных трубопроводов.
• Угловой задвижечный клапан: Корпус клапана выполнен в форме буквы L или под углом, что подходит для применений, где необходимо изменить направление потока жидкости.
• Двойной запорный клапан: Этот тип клапанов имеет две запорные пластины и обычно используется для трубопроводов большого диаметра, особенно для трубопроводов высокого давления или с двунаправленным потоком.

2. Классификация по способу приведения клапана в действие:

• Ручная задвижка: приводится в действие маховичком или рукояткой, подходит для небольших трубопроводов или простых сценариев управления.
• Электрическая задвижка: Приводится в действие электроприводом, подходит для систем дистанционного или автоматизированного управления.
• Пневматическая задвижка: Приводится в действие сжатым воздухом, используется в системах, требующих быстрого открывания/закрывания или автоматического управления.
• Гидравлическая задвижка: Приводится в действие гидравлической системой, обычно используется в системах с высоким давлением или высокой нагрузкой.

3. Классификация по типу задвижки:

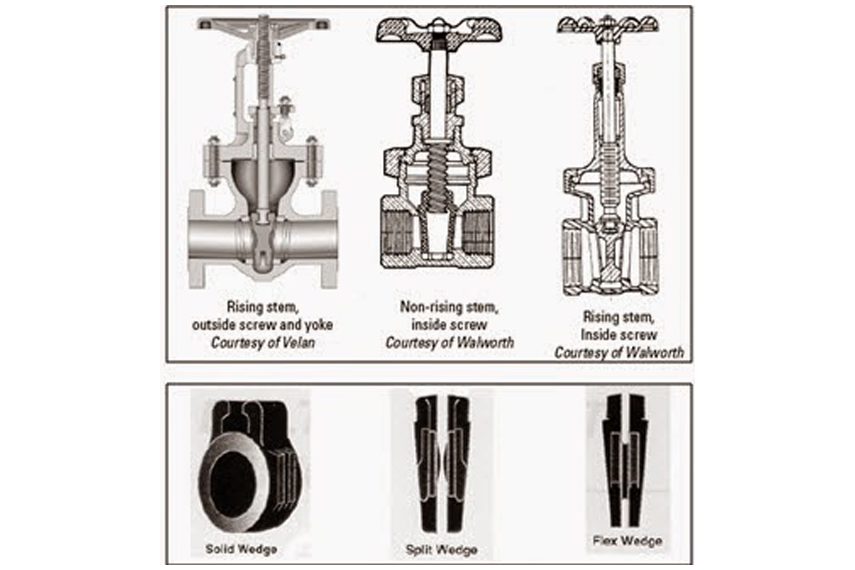

• Клиновой задвижечный клапан: Задвижка имеет клиновидную форму, а герметичность достигается за счет самоуплотняющейся конструкции клина. Обычно используется в трубопроводах высокого давления.
• Параллельный задвижечный клапан: Задвижка плоская, и клапан открывается и закрывается путем поднятия и опускания задвижки. Обычно используется в системах низкого и среднего давления.
• Двойной задвижечный клапан: Как упоминалось ранее, он подходит для трубопроводов большого диаметра и улучшает герметичность и эксплуатацию.

4. Классификация по типу уплотнения:

• Задвижка с гибким уплотнением: Для уплотнения используются гибкие материалы, такие как резина, которые обычно используются в системах низкого давления и для работы со стандартными жидкостями.
• Задвижка с жестким уплотнением: для уплотнения используются твердые материалы (например, металл), предназначенные для работы с высокими температурами, высоким давлением и агрессивными жидкостями.
• Задвижка с мягким уплотнением: Для уплотнения используются эластичные материалы, которые обычно обеспечивают лучшую герметичность и коррозионную стойкость.

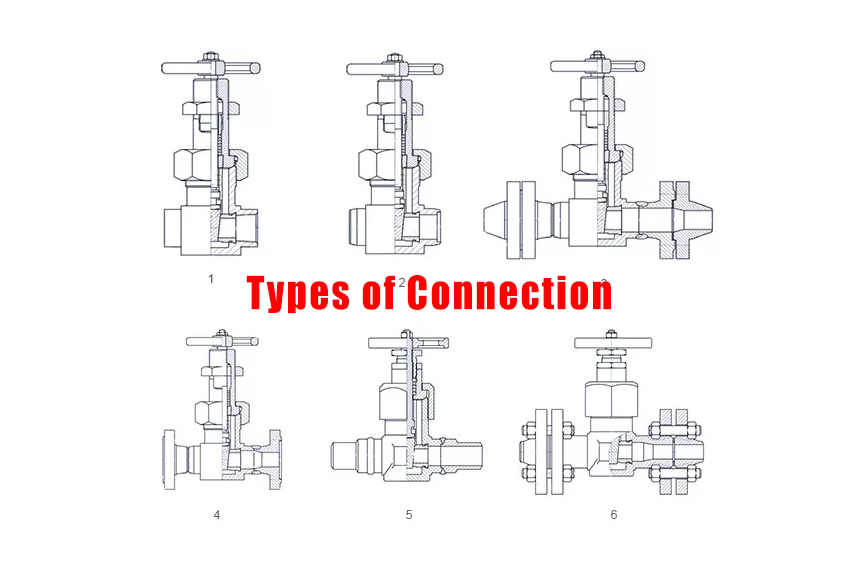

5. Классификация по способу соединения:

• Фланцевая задвижка: Присоединяется к трубопроводу с помощью фланцев, обычно используется в крупных трубопроводных системах и обеспечивает простоту монтажа и обслуживания.
• Резьбовая задвижка: Соединяется с помощью резьбовых соединений, подходит для трубопроводов низкого давления малого диаметра.
• Приварная задвижка: Соединяется сваркой, используется там, где требуется высокая герметичность, например, в масляных, химических системах или системах высокого давления.
• Быстродействующая задвижка: Имеет конструкцию быстрого открывания, часто используется для аварийного отключения.

6. Классифицируется по рабочему давлению:

• Задвижка низкого давления: Используется в трубопроводах с низким давлением, обычно для систем с рабочим давлением ≤10 МПа.
• Задвижка среднего давления: Используется в трубопроводах со средним давлением, обычно для систем с рабочим давлением от 10 до 50 МПа.
• Задвижка высокого давления: Используется в трубопроводах с высоким давлением, обычно для систем с рабочим давлением выше 50 МПа, часто используется в химической, нефтяной и газовой промышленности.

7. Классификация по областям применения:

• Промышленные задвижки: Широко используются в таких отраслях, как нефтяная, химическая, энергетическая и металлургическая.
• Задвижки для очистки воды: Используются на водопроводных станциях, очистных сооружениях сточных вод и аналогичных установках для регулирования потока воды.
• Противопожарный запорный клапан: Используется в системах противопожарной защиты для обеспечения подачи воды для тушения пожара.
• Задвижка для природного газа: Специально разработана для трубопроводов природного газа, обладает лучшей герметичностью и коррозионной стойкостью.

8. Классификация по материалу:

• Задвижка из чугуна: Подходит для систем низкого давления, часто используется в системах водоснабжения и канализации.
• Стальная задвижка: Подходит для работы под средним и высоким давлением, широко используется в нефтяной, газовой и других отраслях промышленности.
• Задвижка из нержавеющей стали: Подходит для работы в агрессивных средах, обладает отличной коррозионной стойкостью.
• Задвижка из легированной стали: Используется в условиях высоких температур и давления, обеспечивая устойчивость к высоким температурам и коррозии.

Различные типы задвижек подходят для различных условий работы и промышленных требований. Поэтому выбор подходящего типа задвижки должен основываться на конкретных условиях эксплуатации и требованиях.
