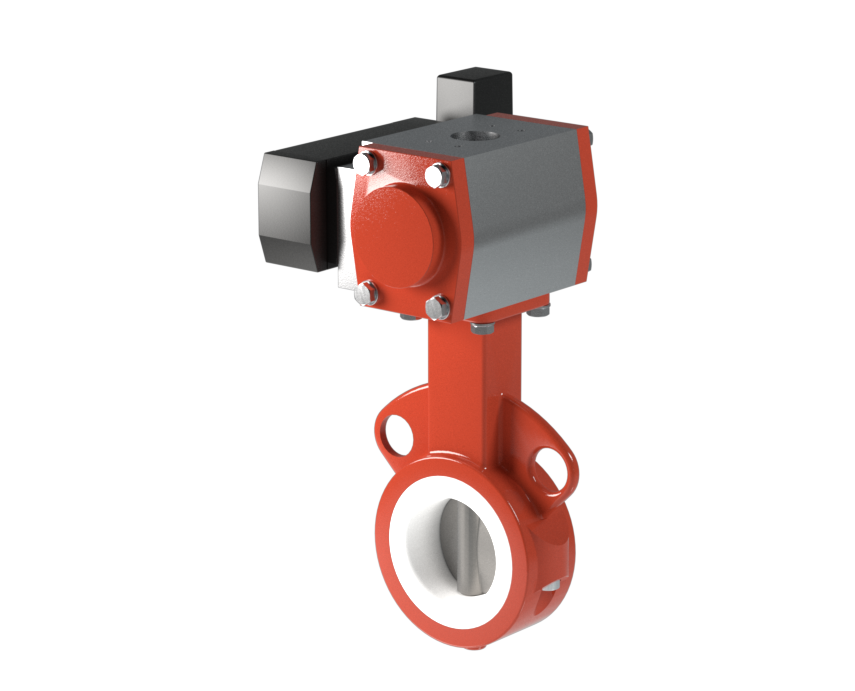

Затвор дисковый поворотный с футеровкой SB71-P

Ду

50~1200 (2"~48")

Ру

0.6~1.6 (Class150, 5K, 10K)

Рабочая температура

-20℃~180℃

Присоединение

Межфланцевое

Направление установки

Двустороннее

Конструкция

GB/T12238, BS EN593, API609

Строительная длина

GB/T12221, BS EN558-1

Соединения к трубе

GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

Соединения к приводу

ISO5211

Инспекция

GB/T13927, ISO5028, API598, JB/T9092

Корпус

GGG40, WCB, CF8, CF8M, CF3, CF3M

Диск

GGG40+PTFE, WCB+PTFE, CF8+PTFE, CF8M+PTFE

Шток

45#, 410, 416, 431, 304, 316

Седло

F46, PTFE, PFA

[email protected]

Запрос Сейчас

Особенности & Преимущества

SB71-P - это затворы дисковые поворотные с футеровкой, с разъемными (состоящими из двух частей) корпусами, которые обычно используются в отраслях, имеющих дело с агрессивными, абразивными или высокотемпературными жидкостями. Разъемная конструкция упрощает техническое обслуживание и замену внутренних компонентов.

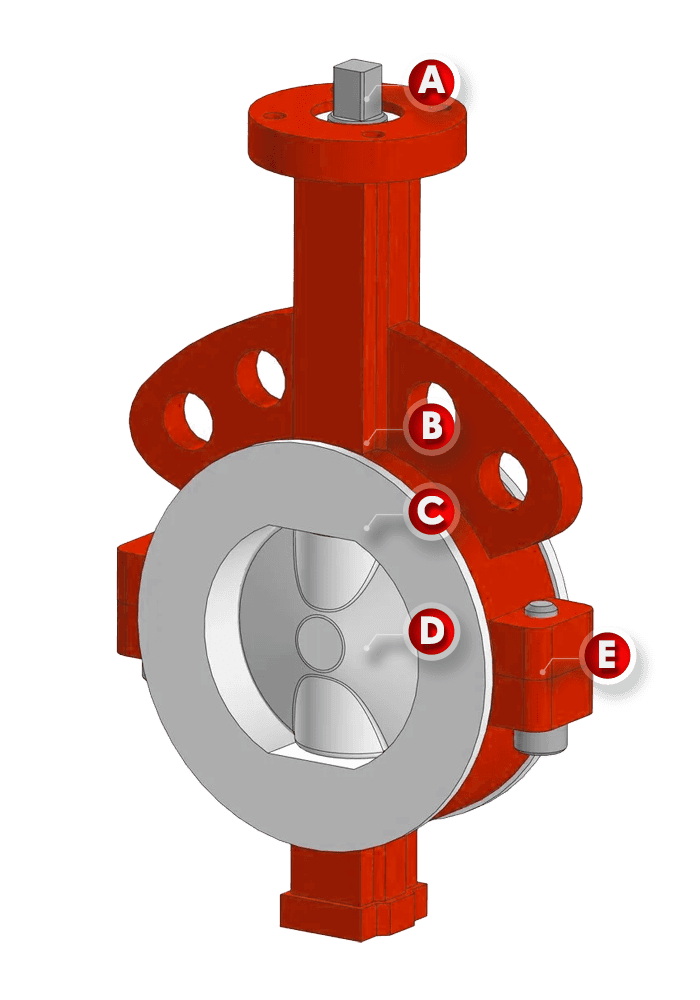

A. Соединение штока

Соединение штока может иметь различную форму (квадратную или круглую + ключ) для подключения привода.

B. Втулка штока

Она выполняет функцию поддержания положения штока затвора и может обеспечить герметизацию между штоком и корпусом. Материал может быть адаптирован к среде.

C. Седло

Седло полностью облицовано коррозионностойким материалом, таким как PTFE, EPDM или другие материалы, что обеспечивает защиту от агрессивных химических веществ и продлевает срок службы затвора.

D. Диск

Обеспечивает превосходное регулирование расхода при минимальной потере давления благодаря оптимизированному внутреннему дизайну.

E. Корпус

Конструкция затвора состоит из двух частей (разъемного) корпуса, что упрощает техническое обслуживание и замену внутренних компонентов. Разъемный корпус обеспечивает гибкость при проверке и обслуживании без необходимости демонтажа всего затвора из трубопровода.

Отраслевые варианты

Materials	Characteristics	Low Temp. ℃	High Temp. ℃	Recommended ℃
NBR	Oil resistivity	-30	100	-15~90
EPDM	Aging resistance, ozone resistance, corrosion resistance	-40	125	-25~110
HT EPDM	Aging resistance, ozone resistance, corrosion resistance, heat resistance	-40	150	-25~135
Wear-resistant	Excellent traction performance and wear resistance	-30	100	-15~100
FEP (F46)	Chemical resistance, radiation resistance	-20	150	-5~120
PTFE	Heat, cold, acid, alkali, organic solvents resistant	-60	180	-45~150
PFA	Excellent chemical corrosion resistance, low friction coefficient	-60	200	-45~180

Размеры

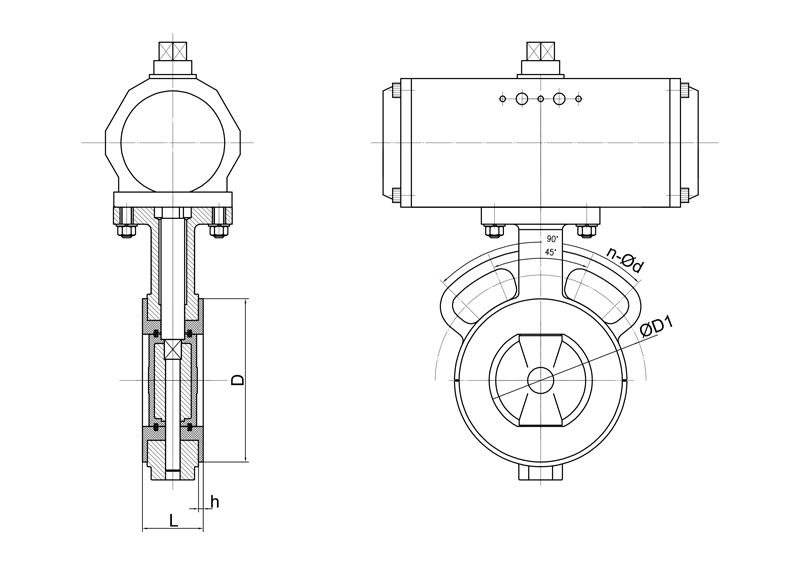

Затвор дисковый поворотный с футеровкой SB71-P's Drawing

DN	L	D	D1	n-Φd	h
50	43	90	125	4-18	3
65	46	110	145	4-18	3
80	46	125	160	8-18	3
100	52	145	180	8-18	3.5
125	56	175	210	8-18	3.5
150	56	205	240	8-23	3.5
200	60	250	295	8-23	4
250	68	300	350	12-23	4
300	78	350	400	12-23	4.5
350	78	410	460	16-23	4.5
400	102	460	515	16-26	4.5
450	114	510	565	20-16	4.5
500	127	560	620	20-26	5
600	154	660	725	20-30	5
700	165	775	840	24-33	5
800	190	880	950	24-33	5
900	203	980	1050	28-33	6
1000	216	1090	1160	28-36	6
1200	254	1300	1380	32-39	7

Скачать

View 3D models → www.seallon.com → Product Pages → Closer Look
