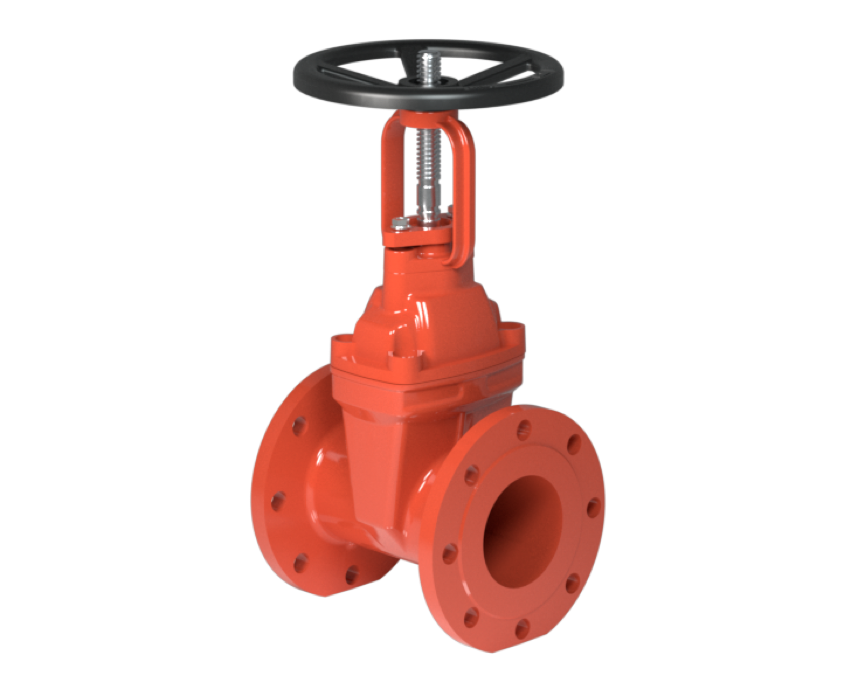

Задвижка с выдвижным штоком SG42
Ду
25~1400 (1"~56")
Ру
1.0~2.5 (Class150)
Рабочая температура
-20°C~130°C
Присоединение
Фланцевое, муфтовое, под приварку
Направление установки
Двустороннее
Конструкция
DIN3352, BS5163
Строительная длина
DIN3202 F4, DIN3202 F5, GB/T12221, EN558-1, BS5163
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259
Соединения к приводу
ISO5211, GOST55510
Инспекция
DIN3230, GB/T13927, ISO5028
Корпус
GGG40, GGG50, CF8, CF8M
Диск
GGG40, GGG50, CF8, CF8M
Шток
420, F304, F316
Седло
EPDM, NBR, MVQ, Brass, 420, 304, 316
Особенности & Преимущества
Конструкция SG42 оснащена поднимающимся штоком, который выступает над диском, что позволяет непосредственно наблюдать за положением штока клапана. Трение между штоком клапана и гайкой штока внутри задвижки невелико, что приводит к низкому моменту открывания и закрывания. Он часто приводится в действие маховичком и подходит для ситуаций, требующих частого открывания и закрывания, таких как системы водоснабжения, дренажные системы и т.д.

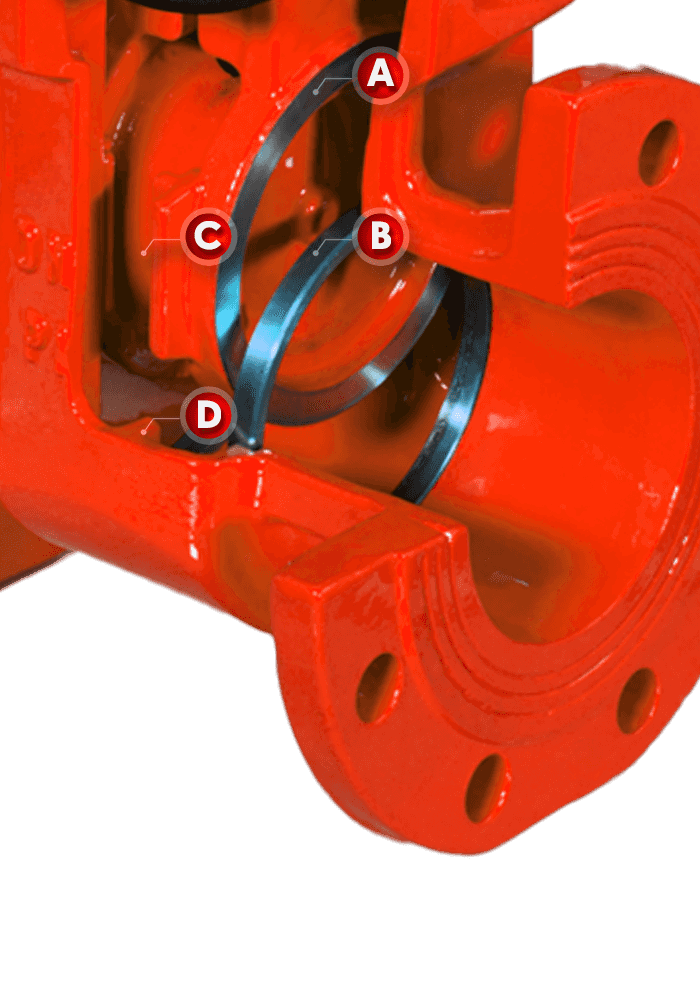

После многократной шлифовки он плотно прилегает к металлическому седлу задвижки, обеспечивая надежное уплотнение и нулевую утечку.
Сменное седло, которое может быть изготовлено из латуни, бронзы или нержавеющей стали, используется в различных условиях работы.
Направляющий блок помогает диску открываться и закрываться вертикально, при этом диск не смещается в процессе прижима, что обеспечивает долговременную герметизацию.
Обеспечьте вертикальное перемещение направляющего блока.
Отраслевые варианты
| Materials | Characteristics | Low Temp. ℃ | High Temp. ℃ | Recommended ℃ |
| NBR | Oil resistivity | -30 | 100 | -15~90 |
| EPDM | Aging resistance, ozone resistance, corrosion resistance | -40 | 125 | -25~110 |
| HT EPDM | Aging resistance, ozone resistance, corrosion resistance, heat resistance | -40 | 150 | -25~135 |
| MVQ (Silicon) | High and low temperature resistance, oil, corrosion resistance | -55 | 200 | -30~180 |
| Brass | High temperature and wear resistance | -60 | 300 | -45~260 |
| Stainless steel | High temperature and wear, corrosion resistance | -60 | 450 | -45~400 |

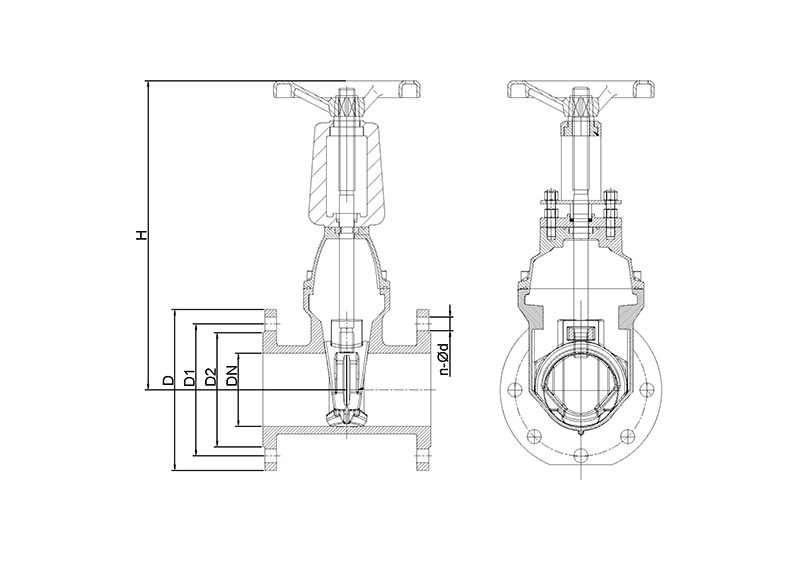

Размеры
EN1092-2 PN16
| DN | L | D | D1 | D2 | b | f | n-Φd |
| 50 | 150 | 165 | 125 | 99 | 19 | 3 | 4-19 |
| 65 | 170 | 185 | 145 | 118 | 19 | 3 | 4-19 |
| 80 | 180 | 200 | 160 | 132 | 19 | 3 | 8-19 |
| 100 | 190 | 220 | 180 | 156 | 19 | 3 | 8-19 |
| 125 | 200 | 250 | 210 | 184 | 19 | 3 | 8-19 |
| 150 | 210 | 285 | 240 | 211 | 19 | 3 | 8-23 |
| 200 | 230 | 340 | 295 | 266 | 20 | 3 | 12-23 |
| 250 | 250 | 400 | 355 | 319 | 22 | 3 | 12-28 |
| 300 | 270 | 455 | 410 | 370 | 24 | 4 | 12-28 |
| 350 | 290 | 520 | 470 | 429 | 26 | 4 | 16-28 |
| 400 | 310 | 580 | 525 | 480 | 28 | 4 | 16-31 |
| 450 | 330 | 640 | 585 | 548 | 30 | 4 | 20-31 |
| 500 | 350 | 715 | 650 | 609 | 31 | 4 | 20-34 |
| 600 | 390 | 840 | 770 | 720 | 36 | 5 | 20-37 |
| 700 | 430 | 910 | 840 | 794 | 40 | 5 | 24-37 |
| 800 | 470 | 1025 | 950 | 901 | 43 | 5 | 24-41 |
| 900 | 510 | 1125 | 1050 | 1001 | 47 | 5 | 28-41 |
| 1000 | 550 | 1255 | 1170 | 1112 | 50 | 5 | 28-44 |
| 1200 | 630 | 1485 | 1390 | 1328 | 57 | 5 | 32-50 |
| 1400 | 710 | 1685 | 1590 | 1530 | 60 | 5 | 36-50 |
