• КАТАЛОГ

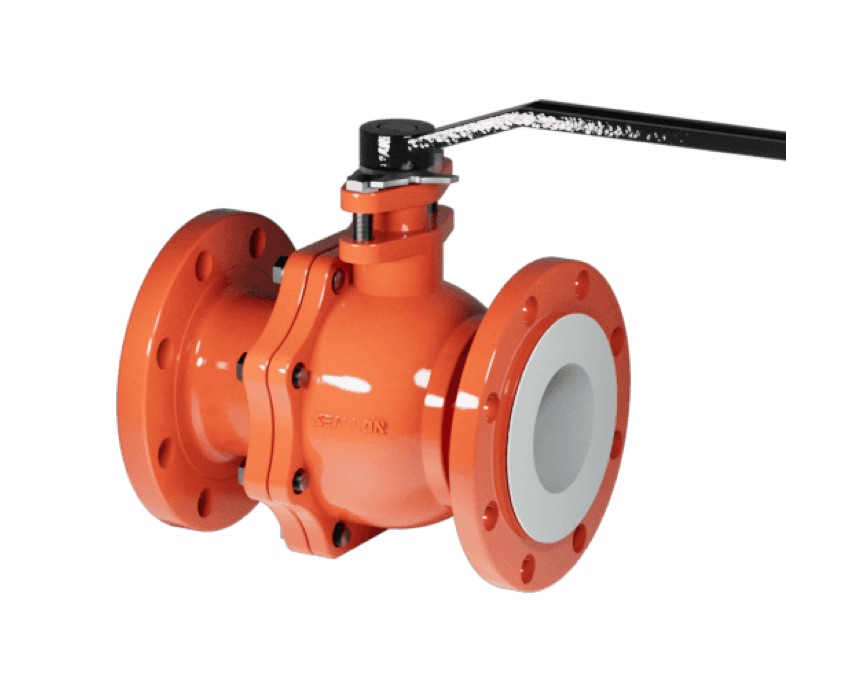

    • Кран шаровой фланцевый с футеровкой SK41-P

    Ду

    50~600 (2"~24")

    Ру

    1.0~1.6 (Class150)

    Рабочая температура

    -46°C~180°C

    Присоединение

    Фланцевое

    Направление установки

    Двустороннее

    Конструкция

    GB/T12235, API608

    Строительная длина

    GB/T12221, ASME B16.10

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259

    Соединения к приводу

    ISO5211, GOST55510

    Инспекция

    GB/T26480, ISO5028, API598, JB/T9092

    Корпус

    WCB, CF8, CF8M, 321, 316Ti, 904L

    Шар

    WCB+FEP/PFA, 304+FEP/PFA, 316+FEP/PFA

    Шток

    420, 304, 316

    Седло

    FEP, PFA

    Особенности & Преимущества

    Шаровой кран с футеровкой фторопласта SK41-P обладает чрезвычайно высокой химической стабильностью и подходит для любых агрессивных химических сред; конструкция плавающего шарового крана с полным отверстием используется для предотвращения утечки во всем диапазоне давлений. Он широко используется в нефтяной, химической, красильной и химической промышленности, производстве пестицидов, кислот и щелочей и других отраслях промышленности, а также является наиболее идеальным выбором для антикоррозийных клапанов.

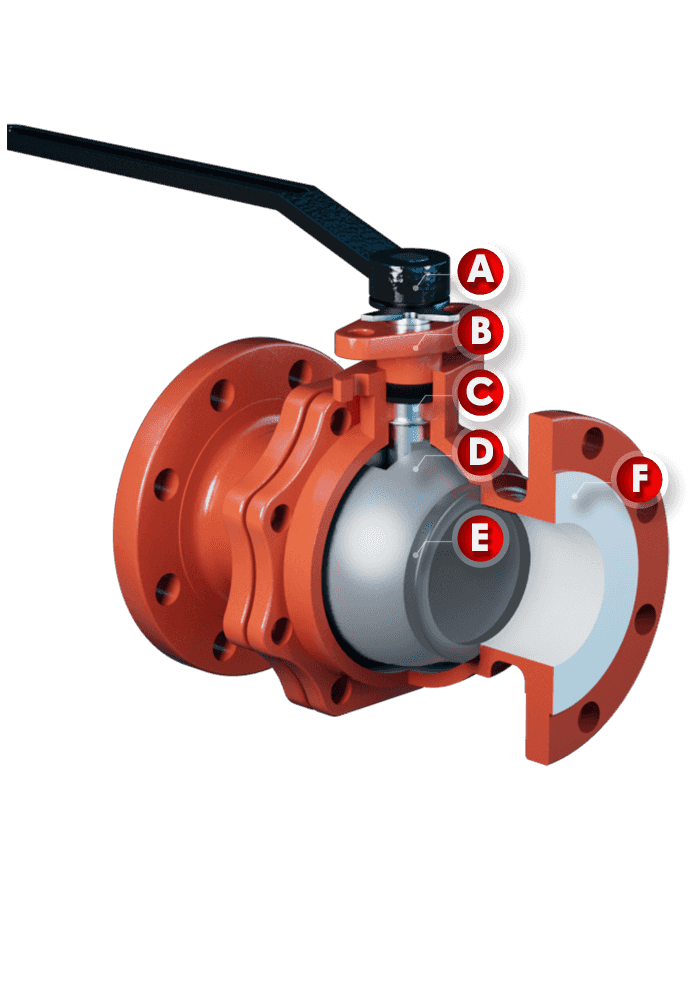

    Кран шаровой фланцевый с футеровкой SK41-P

    Цельная литая ручка, простая в эксплуатации, быстро открывается и закрывается. Верхний фланец под приводом также может быть настроен в соответствии с требованиями заказчика.

    Сальник эффективно защищает внутреннюю насадку, предотвращая тем самым вытекание жидкости из штока. Кроме того, его можно открыть, а затем вовремя заменить насадку, чтобы решить проблему утечки из штока.

    Внутри установлен шток, заплечик которого и упорная прокладка из ПТФЭ (или PFA) предотвращают выброс пара из-за резкого повышения давления в трубопроводе.

    Шарик покрыт антикоррозийными материалами, такими как PTFE, PFA, чтобы избежать контакта металлического сердечника со средой, и плотно прилегает к посадочному месту, обеспечивая герметичность и продлевая срок его службы.

    Седло фторопласта обеспечивает полную герметичность и отсутствие утечек. Посадочное место может быть заменено, материал которого выбирается в зависимости от среды.

    Внутренняя часть корпуса покрыта фторопластом, который не соприкасается со средой и эффективно повышает коррозионную стойкость. Конструкция из двух частей удобна для замены таких деталей, как шар и седло. В зависимости от условий работы могут быть выбраны различные материалы.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
    FEP (F46)Chemical resistance, radiation resistance-20150-5~120
    PFAExcellent chemical corrosion resistance, low friction coefficient-60200-45~180

    Размеры

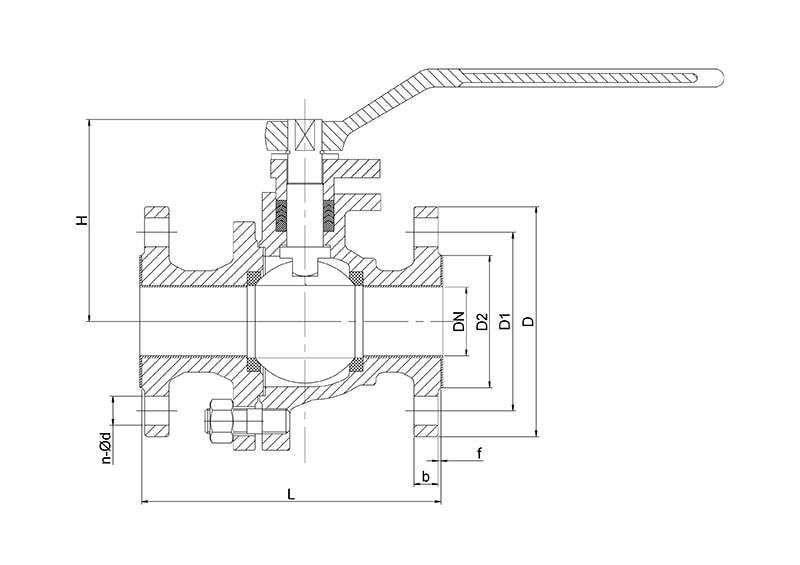

    Кран шаровой фланцевый с футеровкой SK41-P's Drawing

    GB/T 9113 PN16

    DNLDD1D2bfn-ΦdH
    151309565451624-1478
    2014010575551824-1484
    2515011585651824-1495
    32165140100781824-18150
    40180150110851824-18150
    502001651251001824-18170
    652201851451201828-18195
    802502001601352028-18215
    1002802201801552028-18250
    1253202502101852238-18265
    1503602852402102238-22270
    20040034029526524312-22330

    Практические применения
