    • Клапан обратный шаровой фланцевый SC41

    Ду

    50~600 (2"~24")

    Ру

    1.0~1.6 (Class150~600)

    Рабочая температура

    -10°C~110°C

    Присоединение

    Фланцевое

    Направление установки

    Одностороннее

    Конструкция

    JB/T8937

    Строительная длина

    DIN3202 F6, EN558-1, JB/T8937

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    Нет

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    GGG40, GGG50

    Шар

    WCB

    Крепеж

    40#, 201, 304, 316

    Уплотнение

    EPDM, NBR

    Особенности & Преимущества

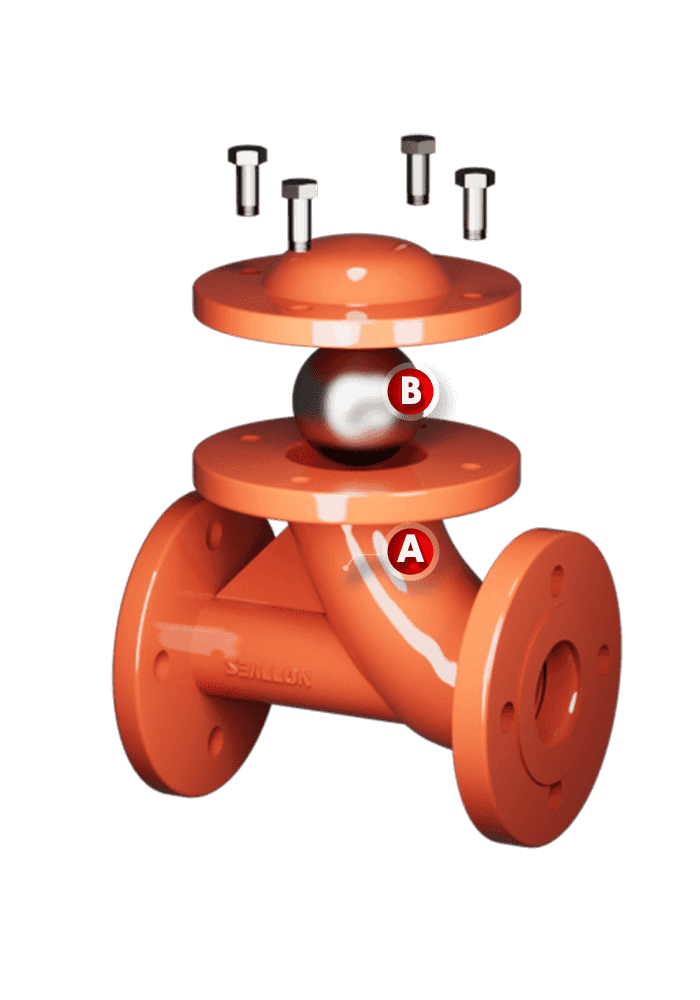

    Резиновый шарик SC41 перемещается вверх и вниз внутри корпуса, открывая и закрывая клапан. При запуске насоса среда под давлением выталкивает резиновый шарик вверх, позволяя среде проходить через него. Когда насос останавливается, из-за давления обратного потока в трубопроводе резиновый шарик вынужден перекатываться к концу корпуса, чтобы закрыть клапан. Резиновый шарик изготовлен из литой стали, эластичная резина вулканизирована для обеспечения герметичности и буферного эффекта.

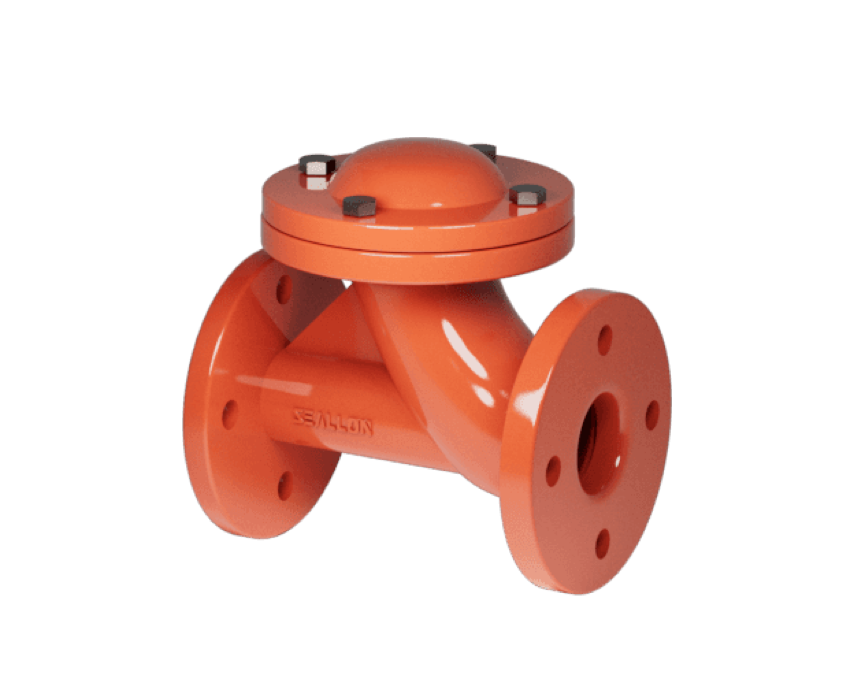

    Клапан обратный шаровой фланцевый SC41

    Шаровой обратный клапан - это обратный клапан с многоканальной и многоконусной перевернутой структурой подачи жидкости.

    В нем используется полый стальной шарик с каучуком. Каучук с хорошей эластичностью может не только обеспечить герметизацию, но и уменьшить повреждение трубопроводной системы при закрытии клапана.

    Когда клапан открыт, конический корпус с отверстиями фиксирует стальной шарик, устраняя давление на поверхность контакта между резиновым шариком и коническим корпусом. Именно поверхностный контакт снижает гидравлические потери, вызванные вибрацией резинового шарика в корпусе клапана.

    Стабильная работа, хорошая герметичность, длительный срок службы, низкий коэффициент сопротивления и хороший эффект амортизации. Экономия энергии и предотвращение гидроудара. Требования к качеству воды не являются строгими.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NRHigh elasticity-2085-5~70
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    HT EPDMAging resistance, ozone resistance, corrosion resistance, heat resistance-40150-25~135

    Размеры

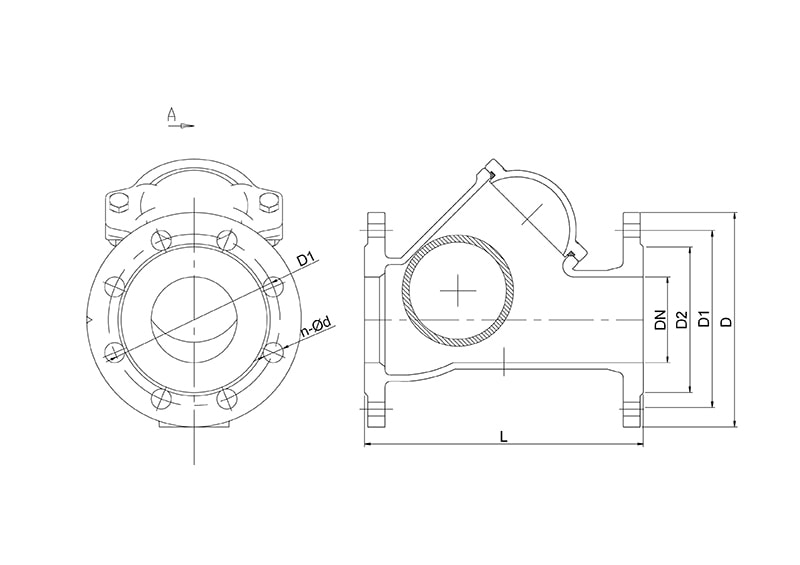

    Клапан обратный шаровой фланцевый SC41's Drawing

    EN1092-2 PN16

    DNLDD1D2bfn-Φd
    50200165125991934-19
    652401851451181934-19
    802602001601321938-19
    1003002201801561938-19
    1253502502101841938-19
    1504002852402111938-23
    20050034029526620312-23
    25060040035531922312-28
    30070045541037024412-28
    35080052047042926416-28
    40090058052548028416-31
    450100064058554830420-31
    500115071565060931420-34
    600135084077072036520-37

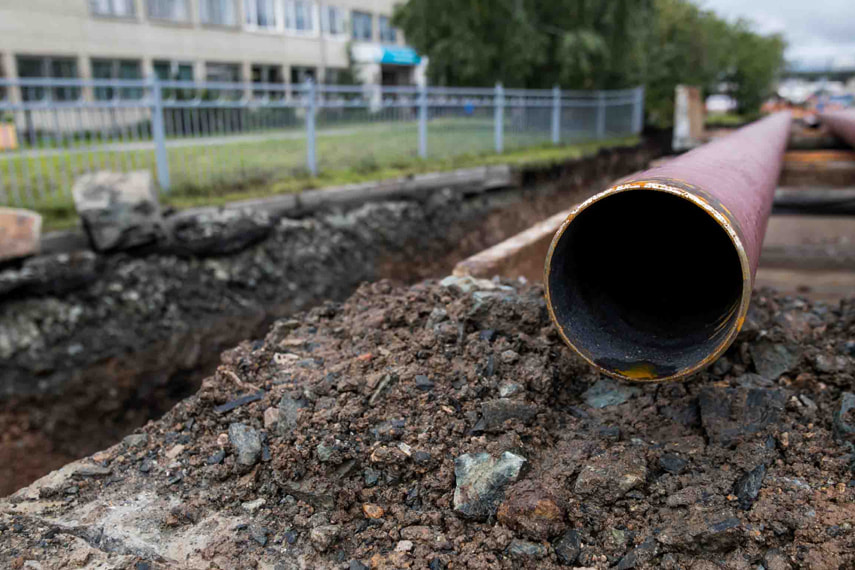

    Практические применения
