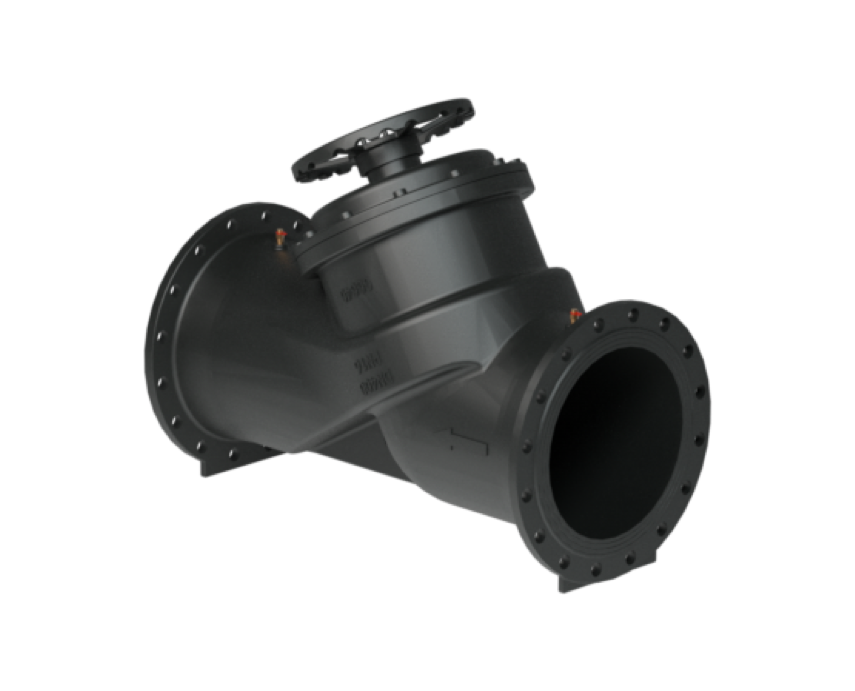

Балансировочный клапан автоматический SP41
Ду
15~400 (1/2"~16")
Ру
1.0~2.5 (Class150)
Рабочая температура
0°C~120°C
Присоединение
Фланцевое
Направление установки
Одностороннее
Конструкция
GB/T8464
Строительная длина
GB/T12221, ASME B16.10
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259
Соединения к приводу
GB/T12222
Инспекция
ISO5028, API598, GB/T13927, JB/T5296
Корпус
GGG40, GGG50
Диск
GGG40, GGG50, 304, 316
Шток
304, 316
Седло
PTFE, EPDM, Viton
Особенности & Преимущества
Балансировочный клапан автоматический SP41, который использует изменения давления самой среды для саморегулирования, тем самым поддерживая постоянный расход в управляемой системе. Он оснащен индикацией расхода, может регулироваться в режиме онлайн и подходит для неагрессивных сред, таких как системы отопления и кондиционирования воздуха. Перед началом эксплуатации однократная контрольная регулировка позволяет автоматически установить расход в системе на заданное значение. Этот клапан отличается точной регулировкой расхода, простым управлением, плавной работой, надежностью и длительным сроком службы.
1. Идеальное качество регулирования;
2. Отличная функция отключения;
3. Точное отображение состояния открывания с точностью до 1/10 оборота;
4. Теоретическая кривая характеристик расхода соответствует кривой характеристик в процентах;
5. Запатентованное в Стране запирающее устройство для открывания и закрывания;
6. Каждому полному кругу соответствует фиксированный коэффициент расхода. Во время отладки, если измеряется разность давлений между двумя концами клапана, можно легко рассчитать расход через клапан;
7. Уплотнения из ПТФЭ и силикона обеспечивают надежную герметизацию;
8. Внутренние компоненты изготовлены из сплава 304 или меди, который обладает высокой коррозионной стойкостью и длительным сроком службы;
9. Внутренний шток подъемного клапана не требует специального рабочего пространства.
Отраслевые варианты
Materials | Characteristics | Low Temp. ℃ | High Temp. ℃ | Recommended ℃ |
EPDM | Aging resistance, ozone resistance, corrosion resistance | -40 | 125 | -25~110 |
HT EPDM | Aging resistance, ozone resistance, corrosion resistance, heat resistance | -40 | 150 | -25~135 |
FPM (Viton) | Chemical and most oils resistance, (except ketones & esters) | -20 | 200 | -5~150 |
PTFE | Heat, cold, acid, alkali, organic solvents resistant | -60 | 180 | -45~150 |

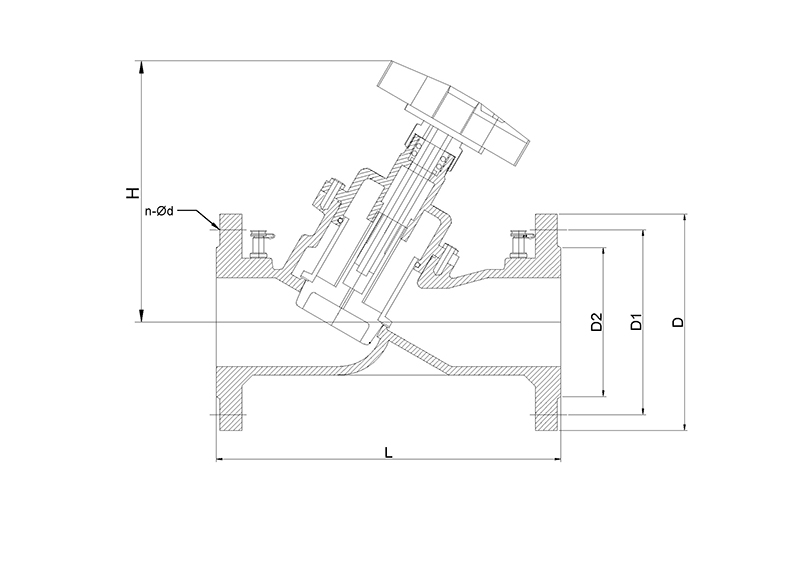

Размеры
GB/T 9113 PN16
DN | L | D | D1 | D2 | b | f | n-Φd |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
25 | 160 | 115 | 85 | 68 | 14 | 2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 16 | 2 | 4-18 |
40 | 200 | 150 | 110 | 88 | 16 | 3 | 4-18 |
50 | 230 | 165 | 125 | 102 | 16 | 3 | 4-18 |
65 | 290 | 185 | 145 | 120 | 18 | 3 | 8-18 |
80 | 310 | 200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 350 | 220 | 180 | 155 | 20 | 3 | 8-18 |
125 | 400 | 250 | 210 | 185 | 22 | 3 | 8-18 |
150 | 480 | 285 | 240 | 210 | 24 | 3 | 8-22 |
200 | 600 | 340 | 295 | 265 | 26 | 3 | 12-22 |
250 | 730 | 405 | 355 | 320 | 30 | 3 | 12-26 |
300 | 850 | 460 | 410 | 375 | 30 | 4 | 12-26 |
350 | 980 | 520 | 470 | 435 | 34 | 4 | 16-26 |
400 | 1100 | 580 | 525 | 485 | 36 | 4 | 16-30 |
