Исследование: С чем связано значение Cv регулирующего клапана системы кондиционирования воздуха?

Значение Cv регулирующего клапана системы кондиционирования воздуха (или любого другого клапана регулирования расхода) является показателем способности клапана пропускать жидкость, обычно воду, и связано с его характеристиками потока. Это скорость потока воды (в галлонах в минуту, GPM), который будет протекать через клапан при перепаде давления на клапане в 1 фунт на квадратный дюйм.

Более конкретно, значение Cv зависит от следующих факторов:

1. Расход: Чем выше значение Cv, тем больше жидкости может пропускать клапан. При заданном перепаде давления более высокий Cv означает, что клапан может выдерживать больший расход.

2. Перепад давления: Значение Cv предполагает перепад давления на 1 фунт/кв. дюйм. Если перепад давления на клапане больше, скорость потока будет выше при заданном значении Cv.

3. Размер клапана: Значение Cv используется для выбора подходящего размера клапана для системы кондиционирования воздуха. Правильный размер клапана гарантирует, что клапан сможет выдерживать требуемый расход при поддержании желаемого давления в системе.

4. Тип жидкости: Хотя значение Cv часто указывается для воды, оно также может быть рассчитано для других жидкостей. Однако для газов или жидкостей, не содержащих воду, учитываются другие факторы, такие как плотность, вязкость и сжимаемость.

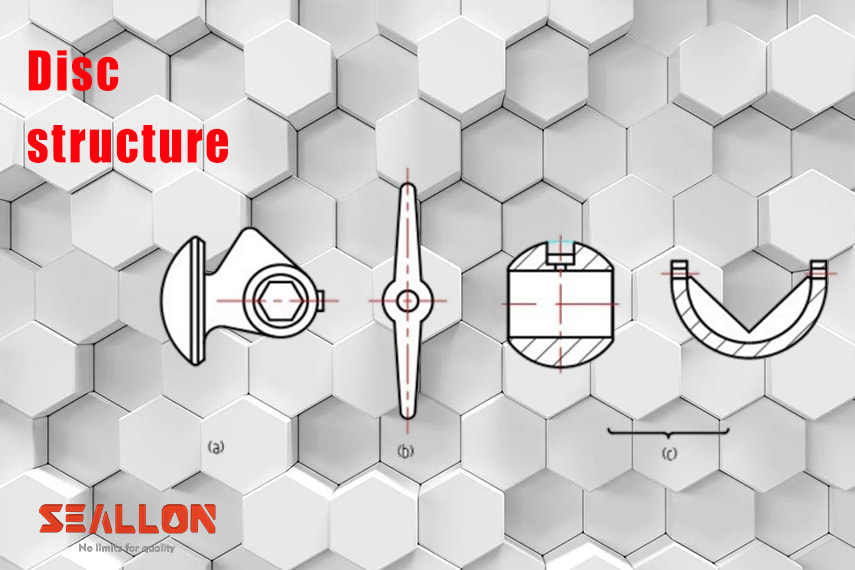

5. Конструкция клапана: Форма, тип (например, шаровой, шаровидный, поворотный) и характеристики потока (например, линейный, равнопроцентный или быстрое открытие) клапана влияют на его значение Cv. Например, шаровые краны, как правило, имеют более высокий коэффициент полезного действия по сравнению с шаровыми или поворотными клапанами.

Формула расчета коэффициента полезного действия:

Значение коэффициента полезного действия можно рассчитать по следующей формуле:

Cv = Скорость потока (GPM) / √(Перепад давления (psi))

Где:

Cv = коэффициент расхода клапана

Q = Скорость потока (GPM)

Дельта P = Перепад давления на клапане (psi)

Эта формула используется для определения правильного размера клапанов в системах ОВКВ для обеспечения эффективного контроля воды или других жидкостей, особенно в системах, требующих точного регулирования расхода.

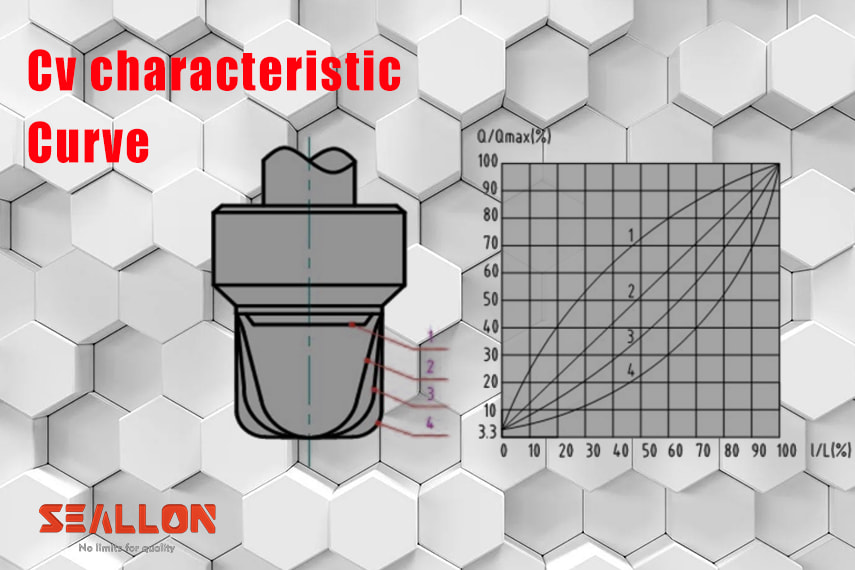

Характеристики потока, присущие клапану, относятся к соотношению между относительным расходом среды, протекающей через клапан, и относительным перемещением (относительным открытием клапана), когда разница давлений между клапаном и задвижкой остается неизменной.Присущими ему характеристиками потока являются в основном линейные, равнопроцентные (логарифмические), параболические характеристики и характеристики быстрого открывания.

• Характеристика потока при быстром открывании имеет больший расход при небольшом отверстии, а при увеличении отверстия расход быстро достигает своего максимума; после этого отверстие увеличивается, и расход изменяется очень незначительно.　　
• Линейная характеристика расхода относится к линейной зависимости между относительным расходом регулирующего клапана и относительным перемещением сердечника клапана, то есть изменение расхода, вызванное изменением единичного перемещения, является постоянным.Клапаны с этой характеристикой характеризуются относительно большими изменениями расхода в часы работы, высокой чувствительностью, их нелегко контролировать и они даже колеблются; при большом открытии относительное изменение расхода невелико, регулировка выполняется медленно и недостаточно своевременно.　
• Наклон кривой при одинаковых процентных характеристиках расхода, то есть коэффициенте увеличения, увеличивается с увеличением хода. При одинаковом значении изменения хода скорость потока мала, и расход изменяется незначительно; при большом расходе скорость потока сильно изменяется.

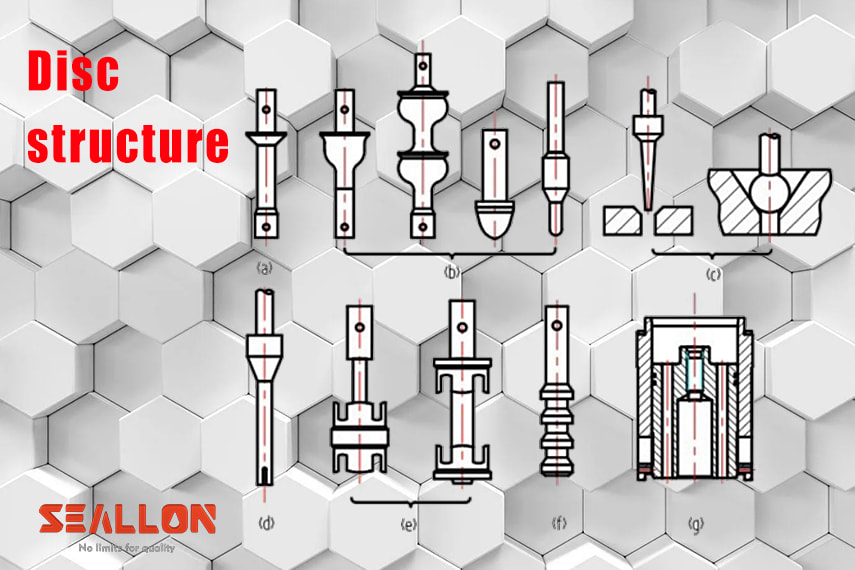

• Как катушка с одинаковыми процентными характеристиками расхода, так и катушка с линейными характеристиками расхода имеют форму поршня. Разница между ними заключается в том, что изогнутая форма катушки с одинаковыми процентными характеристиками более толстая, а изогнутая форма катушки с линейными характеристиками более тонкая.　
• Параболическая характеристика расхода относится к относительному изменению расхода, вызванному изменением единичного перемещения штока клапана. Она пропорциональна квадратному корню из относительного значения расхода в данной точке. Она находится между линейной характеристикой и кривой характеристики в равных процентах. Условно говоря, эта характеристика используется реже.
