    • Клапан обратный поворотный межф. SC74

    Ду

    50~600 (2"~24")

    Ру

    1.0~4.0 (Class150~300)

    Рабочая температура

    -59°C~560°C

    Присоединение

    Межфланцевое

    Направление установки

    Одностороннее

    Конструкция

    JB/T8937

    Строительная длина

    JB/T8937

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    Нет

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Диск

    WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Шток

    420, F6a, 304, 316

    Седло

    420, Stellite alloy, Hastelloy, Inconel, Monel, PTFE, Viton

    Особенности & Преимущества

    Клапан обратный поворотный межф. SC74 имеет поворотную конструкцию с небольшими длинами, которая широко используется и является более экономичной.

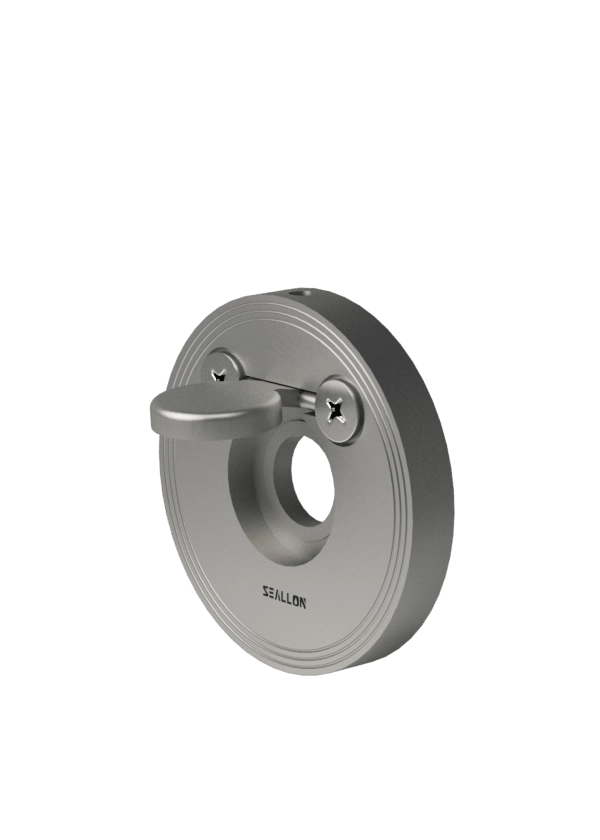

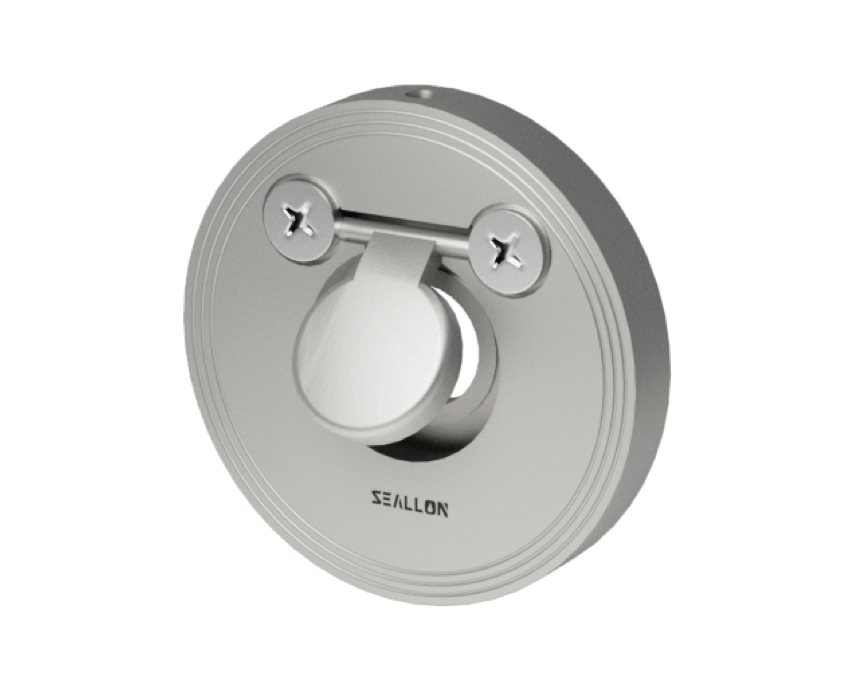

    Клапан обратный поворотный межф. SC74

    Доступны различные материалы. Он больше подходит для горизонтальной установки и небольших диаметров. Его меньшая длина значительно снижает затраты на производство и техническое обслуживание обратного клапана.

    Диск изготовлен из чистого металла, который отличается высокой термостойкостью, высокой точностью обработки и износостойкостью. После того, как диск поднимается, он практически не влияет на движение трубопровода.

    Упругое сиденье и металлическое сиденье могут быть выбраны в зависимости от среды.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    HT EPDMAging resistance, ozone resistance, corrosion resistance, heat resistance-40150-25~135
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150
    Metal to metalHigh temperature, high pressure, wear, corrosion resistanceRefer to the metal material

    Размеры

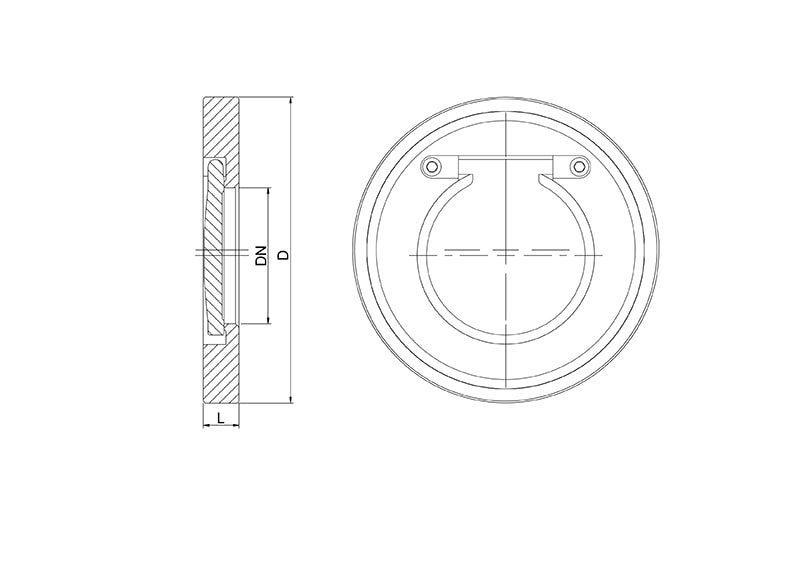

    Клапан обратный поворотный межф. SC74's Drawing
    DNLD
    5015104
    6515125
    8016140
    10016160
    12517185
    15019220
    20026270
    25029331
    30038386
    35038446
    40048495
    45048558
    50058620
    60068732
    70070804
    80075912
    900751012
    1000901126
