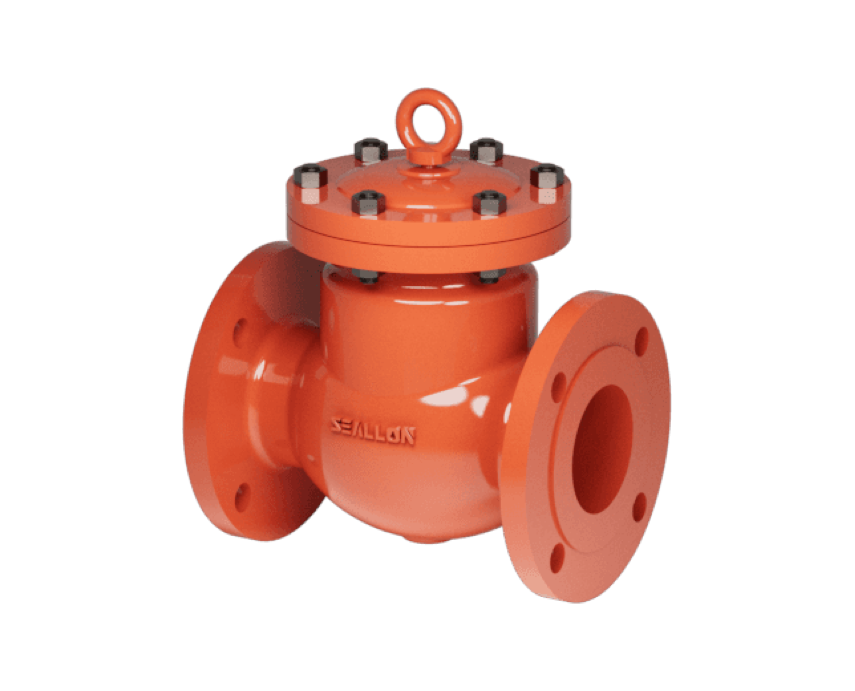

    • Клапан обратный поворотный фланцевый SC44

    Ду

    50~600 (2"~24")

    Ру

    1.0~16.0 (Class150~2500)

    Рабочая температура

    -59°C~560°C

    Присоединение

    Фланцевое

    Направление установки

    Одностороннее

    Конструкция

    GB/T12236, BS1868

    Строительная длина

    GB/T12221, ASME B16.10

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259, DIN2501

    Соединения к приводу

    None

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Диск

    WCB, LCC, LC1, C5,WC6, CF8, CF8M, 321, 316Ti, 904L, 310S, Duplex Stainless Steel

    Шток

    420, F6a, 304, 316

    Седло

    420, Stellite alloy, Hastelloy, Inconel, Monel

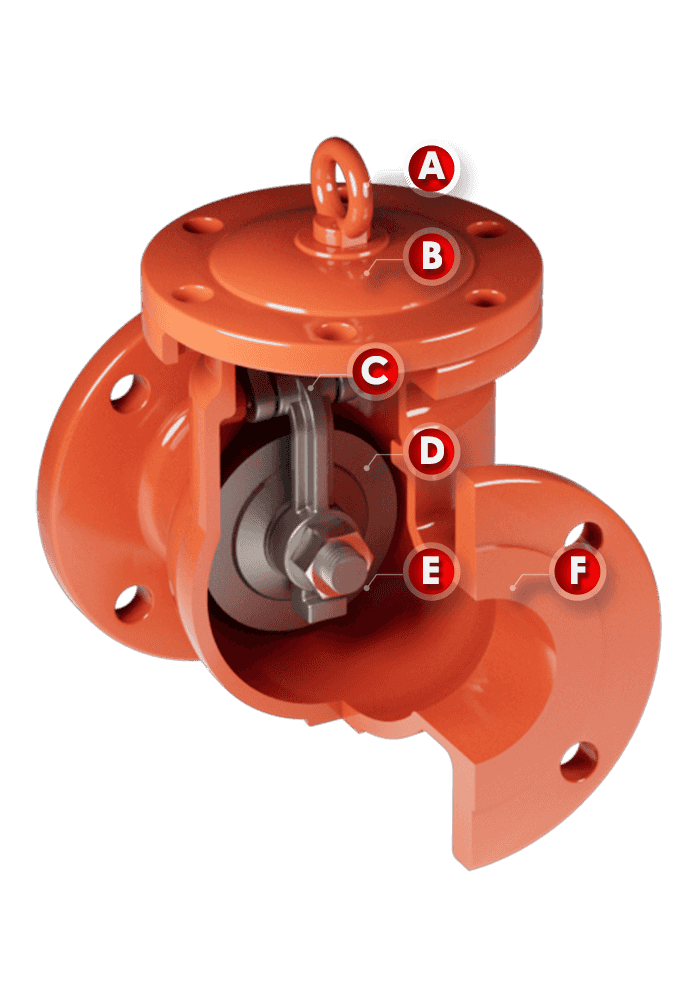

    Особенности & Преимущества

    Клапан обратный фланцевый свинг тип SC44 имеет встроенную конструкцию качающегося типа. Все открывающие и закрывающие части клапана установлены внутри корпуса клапана без других мест утечки.

    Клапан обратный поворотный фланцевый SC44

    Его удобно перемещать и устанавливать.

    Открыв крышку клапана, можно легко заменить внутренние детали клапана, такие как диск, шток и т.д.

    Рычаг является местом соединения штока и диска, и его износостойкость и коррозионная стойкость являются основными факторами при выборе материала.

    Диск изготовлен из чистого металла, который отличается высокой термостойкостью, высокой точностью обработки и износостойкостью. После того, как диск поднимается, он практически не влияет на движение трубопровода.

    Посадочное место для жесткого соединения металла с металлом может применяться в средах с высокой температурой и высоким давлением. Посадочное место может быть выполнено для наплавки легированной стали или других материалов с высокой износостойкостью и коррозионной стойкостью.

    Доступны различные материалы. Он больше подходит для горизонтальной установки и больших диаметров.

    Отраслевые варианты

    MaterialsCrNiMoTiTemp. Range ℃
    WCB0.50.50.2--29~425
    WCC0.50.50.2--29~425
    WC10.350.50.45~0.65-≤455
    WC50.5~0.90.6~10.9~1.2-≤565
    WC61~1.5-0.45~0.65-≤595
    WC92~2.75-0.9~1.2-≤595
    C54~6.5-0.45~0.65-≤650
    CF818~218~110.05-≤458 (540)
    CF8M18~219~132~3-≤425 (540)
    CF317~218~120.5-≤425
    CF3M17~219~132~3-≤455
    32117~199~12-0.5≤540 (700)
    904L19~2124~26---165~600
    316Ti16~1810~14-0.7-165~600
    310S24~2619~22--≤850
    LCB-----46~345
    LCC-----46~345
    LC1-----59~345

    Размеры

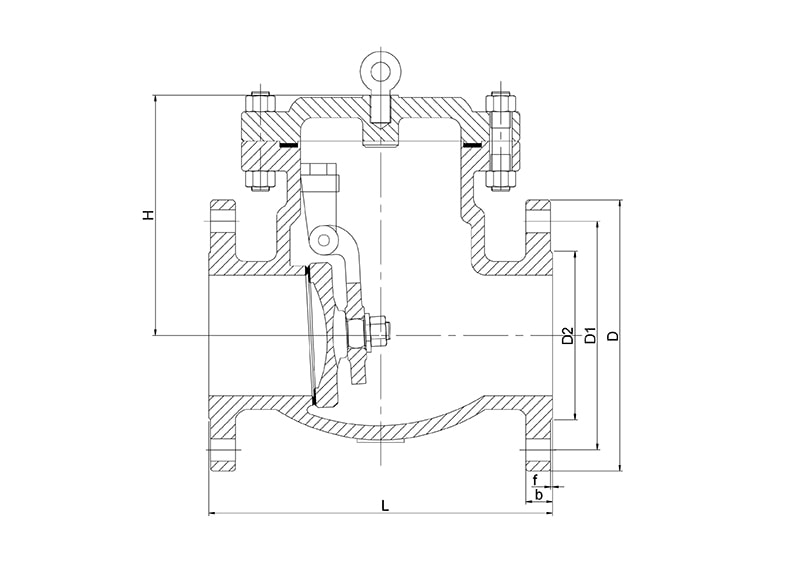

    Клапан обратный поворотный фланцевый SC44's Drawing

    GB/T 9113 PN16

    DNLDD1D2bfn-Φd
    502301651251021634-18
    652901851451221838-18
    803102001601382038-18
    1003502201801582038-18
    1254002502101882238-18
    1504802852402122438-22
    20055034029526826312-22
    25065040535532030312-26
    30075046041037830412-26
    35085052047043834416-26
    40095058052549036416-30
    450105064058555040420-30
    500115071565061044420-33
    600135084077072548520-36
