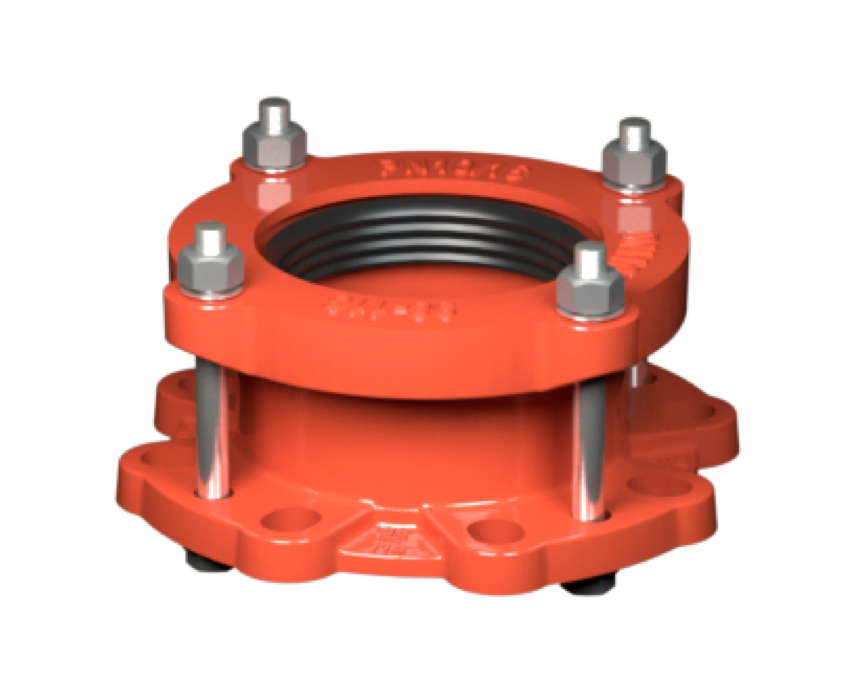

Универсальный фланцевый адаптер
Ду
50~800 (2"~32")
Ру
1.0~1.6
Рабочая температура
-10°C~110°C
Присоединение
Фланцевое
Направление установки
Одностороннее
Стандарт покрытия
EN30677
Соединения к трубе
EN1092
Инспекция
EN12266
Корпус
GGG40, GGG50
Крепеж
Galvanized steel, 201, 304, 316, Dacromet
Покрытие
Standard, WRAS
Уплотнение
NBR, EPDM
Обзор
Серия UFA предназначена для использования с трубами с гладким концом различного наружного диаметра, что снижает потребность в хранении на складе, поскольку одна муфта позволяет соединять трубы из различных материалов, таких как ковкий чугун, сталь. ПВХ, кондиционеры и другие.
Характеристики
1. Идеальная уплотнительная прокладка: Уплотнительная прокладка с хорошими кольцевыми ребрами, которая обеспечивает легкое скольжение, подходит для максимальной герметизации даже на изъеденных ямками, царапинами или коррозией трубах.;2. Отличная защита покрытия: Обычная краска для универсальных фитингов - порошковая эпоксидная смола RAL5017/5005/ 5010 с эпоксидным покрытием, обладающая хорошими антикоррозийными свойствами, а болты и гайки - Dacromet, которые обладают хорошими антикоррозийными свойствами и термостойкостью по сравнению с оцинкованными;3. Простота установки: Универсальная линейка поставляется с кареточными болтами, требуется только динамометрический ключ, чтобы затянуть гайки с одного конца, чтобы завершить установку, упростить и сэкономить время.;4. Простота установки: Доступны как стандартные, так и удлиненные гильзы, универсальная линейка которых обеспечивает большие допуски на резание и большую

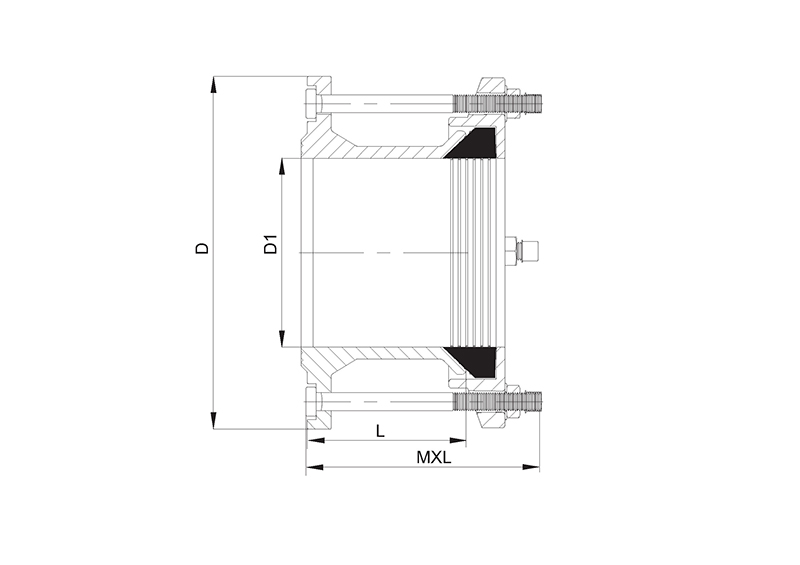

Размеры
DN | PIPE | L | D | D1 | MxL | n (bolt) |
40 | 48-60 | 75 | 150 | 64 | M12x130 | 2 |
50 | 59-72 | 75 | 165 | 77 | M12x130 | 2 |
65 | 72-85 | 75 | 185 | 90 | M12x130 | 2 |
80 | 88-103 | 76 | 185 | 108 | M12x130 | 4 |
100 | 108-128 | 78 | 218 | 133 | M12x130 | 4 |
125 | 132-146 | 78 | 250 | 158 | M12x130 | 4 |
150 | 158-182 | 80 | 272 | 187 | M12x130 | 4 |
175 | 192-210 | 85 | 312 | 215 | M12x130 | 4 |
200 | 218-235 | 85 | 335 | 241 | M12x130 | 4 |
225 | 235-252 | 85 | 355 | 272 | M12x130 | 4 |
250 | 272-289 | 90 | 405 | 295 | M12x130 | 6 |
300 | 322-339 | 90 | 460 | 345 | M12x130 | 6 |
300 | 315-332 | 90 | 460 | 338 | M12x130 | 6 |
350 | 386-415 | 110 | 510 | 393 | M16x180 | 8 |
350 | 374-391 | 110 | 510 | 382 | M16x180 | 8 |
400 | 425-442 | 110 | 580 | 444 | M16x180 | 8 |
400 | 418-435 | 110 | 580 | 432 | M16x180 | 8 |
450 | 476-493 | 115 | 640 | 498 | M16x180 | 10 |
500 | 527-544 | 120 | 690 | 548 | M16x180 | 10 |
600 | 630-647 | 130 | 820 | 650 | M16x180 | 10 |
