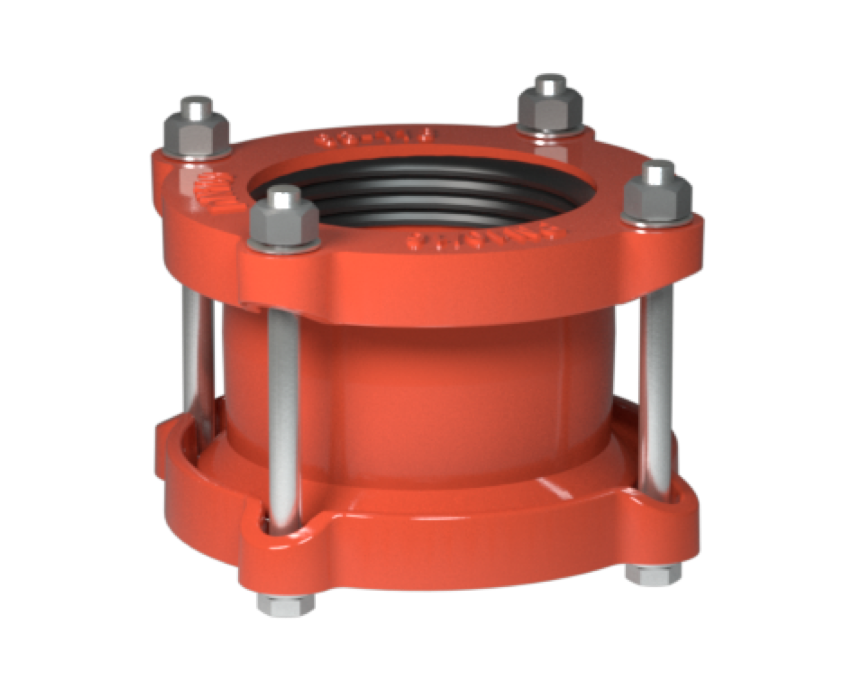

    • Универсальная муфта

    Ду

    50~800 (2"~32")

    Ру

    1.0~1.6

    Рабочая температура

    -10°C~110°C

    Присоединение

    Фланцевое

    Направление установки

    Одностороннее

    Стандарт покрытия

    EN30677

    Стандарт трубы

    GB/T13663, ISO4427

    Инспекция

    EN12266

    Корпус

    GGG40, GGG50

    Крепеж

    Galvanized steel, 201, 304, 316, Dacromet

    Покрытие

    Standard, WRAS

    Уплотнение

    NBR, EPDM

    Особенности & Преимущества

    Серия UC предназначена для использования с трубами с гладким концом различного наружного диаметра, что снижает потребность в хранении на складе, поскольку одна муфта позволяет соединять трубы из различных материалов, таких как ковкий чугун, сталь. ПВХ, кондиционеры и другие.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    HT EPDMAging resistance, ozone resistance, corrosion resistance, heat resistance-40150-25~135

    Размеры

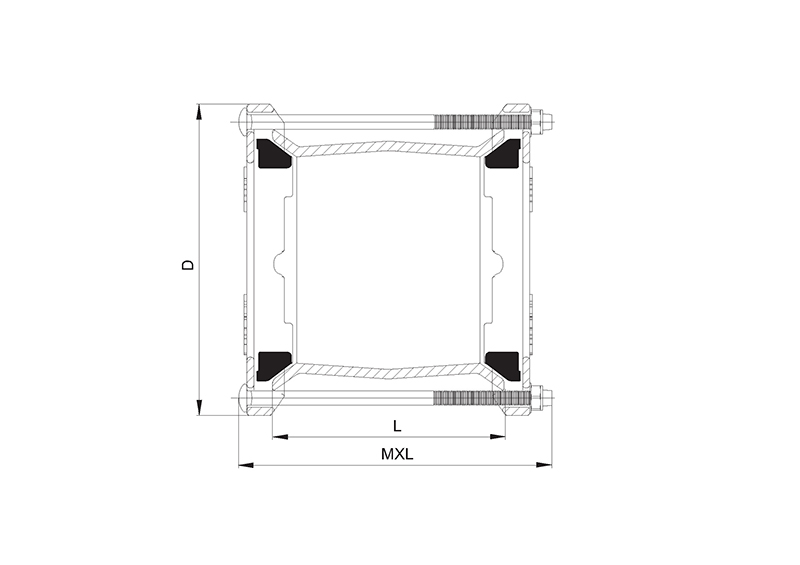

    Универсальная муфта's Drawing
    DNPIPELDMxLn (bolt)
    4048-60102155M12x1802
    5059-72102165M12x1802
    6572-85102185M12x1802
    8088-103102185M12x1804
    100108-128102218M12x1804
    125132-146102250M12x1804
    150158-182102272M12x2004
    175192-210130312M12x2004
    200218-235130335M12x2204
    225242-267130350M12x2204
    250272-289130405M12x2206
    300322-339130435M12x2206
    300315-332130460M12x2206
    350374-391150568M12x2508
    350357-368150518M12x2508
    400425-442150625M12x2608
    400400-429150580M12x2508
    450455-472150665M12x26010
    500527-544150715M12x26010
    600600-630150790M12x26010

    Скачать

    View 3D models → www.seallon.com → Product Pages → Closer Look
