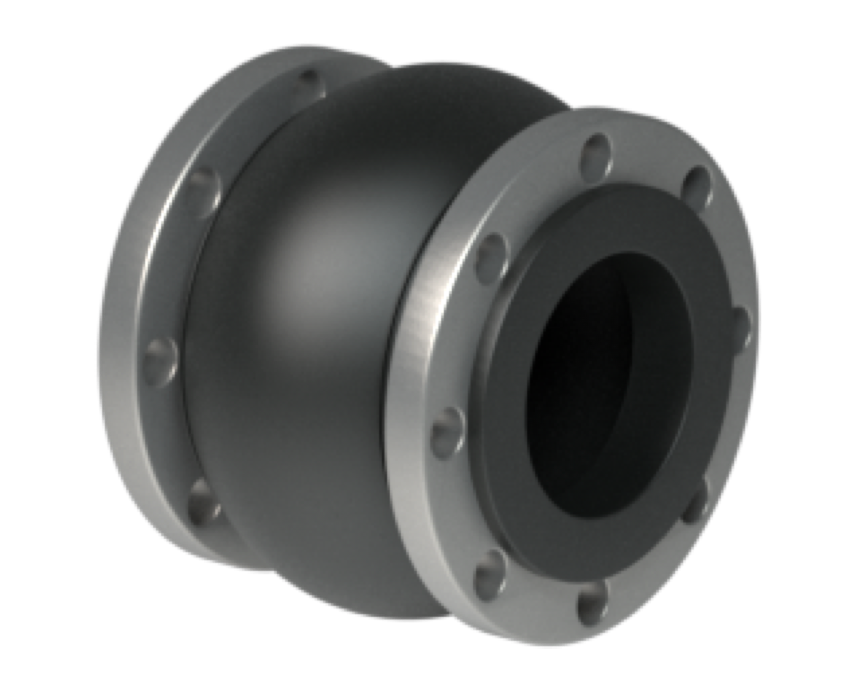

    • Резиновая вставка SR41

    Ду

    15~3000 (1/2"~120")

    Ру

    1.0~4.0 (Class150~300)

    Рабочая температура

    -20°C~130°C

    Присоединение

    Фланцевое, муфтовое

    Направление установки

    Двустороннее

    Конструкция

    CJ/T 208, HG/T2289

    Строительная длина

    GB/T12221, EN558-1

    Соединения к трубе

    GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259

    Стандарт резьбы

    GB/T192, GB/T193, NPT, BSP

    Инспекция

    GB/T13927, ISO5028, API598, JB/T9092

    Корпус

    Q235, 304, 316, 321

    Шар

    EPDM, NBR, PTFE, Viton

    Комплект контрольных стержней

    201, 304, 316

    Покрытие

    Epoxy spray coating, Galvanized

    Особенности & Преимущества

    SR41 - это гибкое резиновое соединение, сокращенно резиновое соединение, состоящее из резиновых деталей, армированных тканью, плоских гибких соединений, металлических фланцев или резьбовых фланцев для труб, используемых для виброизоляции трубопроводов, снижения шума и компенсации смещений. Это соединение трубопроводов с высокой эластичностью, высокой воздухонепроницаемостью, средней прочностью и атмосферостойкостью.

    Резиновая вставка SR41

    Предотвращает чрезмерное смещение сустава, вызванное тепловым расширением, давлением или другими воздействиями. Защищает сустав от чрезмерного растяжения или сжатия.

    Обеспечивает дополнительную структурную поддержку для поддержания центровки и устойчивости под давлением или нагрузкой.

    Самый внешний слой резинового соединения, который защищает внутренние слои от внешних факторов окружающей среды, таких как озон, атмосферные воздействия и механические повреждения.

    Самый внутренний слой соединения, предназначенный для защиты от химической коррозии и истирания, вызванных транспортируемой жидкостью.

    Удерживает фланцы на месте, обеспечивая надлежащую герметизацию и механическую стабильность.

    Повышает гибкость сустава, позволяя ему поглощать вибрации, тепловое расширение и сжатие.

    Усиленные слои ткани, которые придают соединению необходимую прочность, чтобы выдерживать внутреннее давление и механические нагрузки.

    Фланец на присоединяемом трубопроводе, который совмещается со встроенным фланцем компенсатора, образуя надежное соединение. Он может быть изготовлен в соответствии с различными стандартами или по специальному заказу.

    Предотвращает чрезмерное смещение сустава, вызванное тепловым расширением, давлением или другими воздействиями. Защищает сустав от чрезмерного растяжения или сжатия.

    Обеспечивает дополнительную структурную поддержку для поддержания центровки и устойчивости под давлением или нагрузкой.

    Самый внешний слой резинового соединения, который защищает внутренние слои от внешних факторов окружающей среды, таких как озон, атмосферные воздействия и механические повреждения.

    Самый внутренний слой соединения, предназначенный для защиты от химической коррозии и истирания, вызванных транспортируемой жидкостью.

    Удерживает фланцы на месте, обеспечивая надлежащую герметизацию и механическую стабильность.

    Повышает гибкость сустава, позволяя ему поглощать вибрации, тепловое расширение и сжатие.

    Усиленные слои ткани, которые придают соединению необходимую прочность, чтобы выдерживать внутреннее давление и механические нагрузки.

    Фланец на присоединяемом трубопроводе, который совмещается со встроенным фланцем компенсатора, образуя надежное соединение. Он может быть изготовлен в соответствии с различными стандартами или по специальному заказу.

    Отраслевые варианты

    MaterialsCharacteristicsLow Temp. ℃High Temp. ℃Recommended ℃
    NRHigh elasticity-2085-5~70
    NBROil resistivity-30100-15~90
    EPDMAging resistance, ozone resistance, corrosion resistance-40125-25~110
    HT EPDMAging resistance, ozone resistance, corrosion resistance, heat resistance-40150-25~135
    Wear-resistantExcellent traction performance and wear resistance-30100-15~100
    CROil, heat, flame, sunlight, ozone, acid and alkali resistance-30125-15~100
    HypalonOxidation resistance, resistance to winding and cracking-40120-25~110
    FPM (Viton)Chemical and most oils resistance, (except ketones & esters)-20200-5~150
    MVQ (Silicon)High and low temperature resistance, oil, corrosion resistance-55200-30~180
    PTFEHeat, cold, acid, alkali, organic solvents resistant-60180-45~150

    Размеры

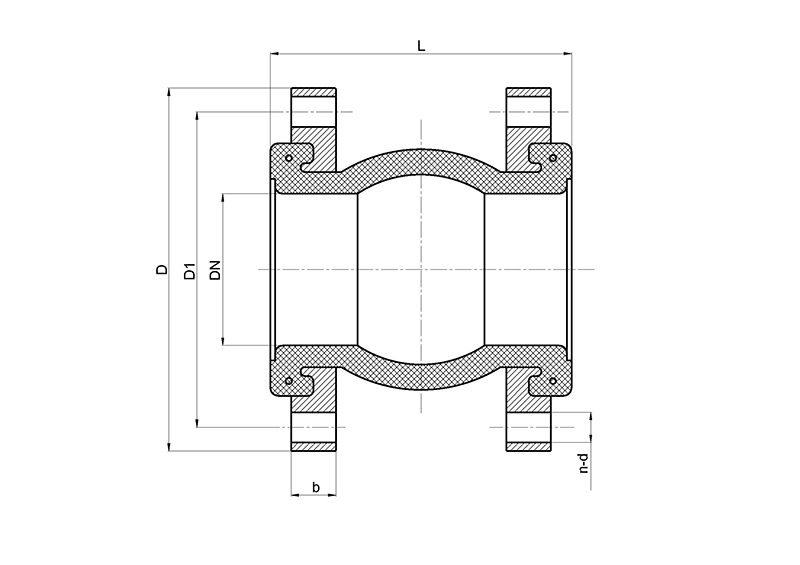

    Резиновая вставка SR41's Drawing

    GB/T 9113 PN16

    DNLDD1D2bfn-Φd
    501051651251021634-18
    651151851451221838-18
    801352001601382038-18
    1001502201801582038-18
    1251652502101882238-18
    1501802852402122438-22
    20021034029526826312-22
    25023040535532030312-26
    30024546041037830412-26
    35025552047043834416-26
    40025558052549036416-30
    45025564058555040420-30
    50025571565061044420-33
    60026084077072548520-36
