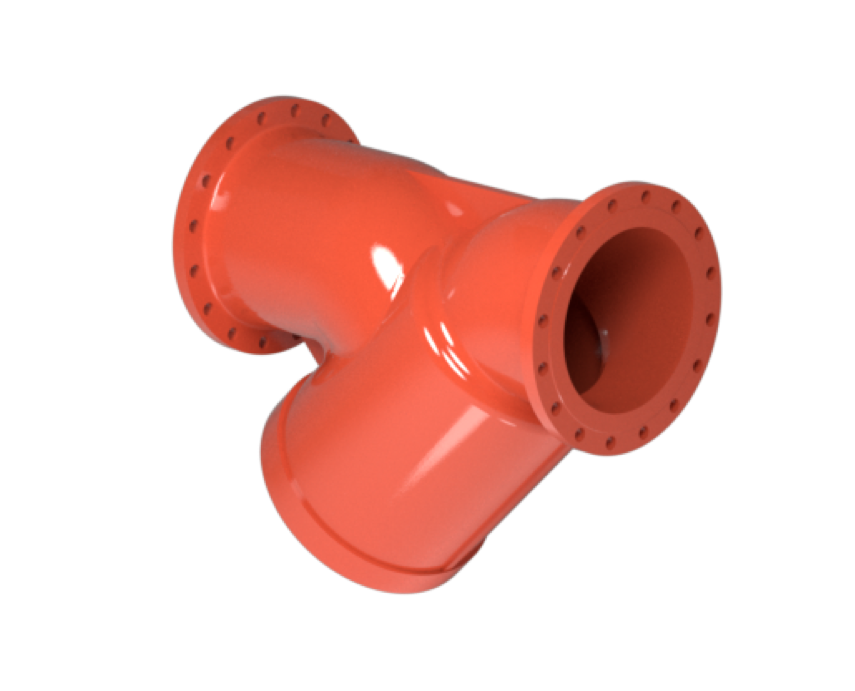

Фильтр Y-образный фланцевый SF41
Ду
15~600 (1/2"~24")
Ру
10~25 (Class150)
Рабочая температура
-59°C~450°C
Присоединение
Фланцевое, муфтовое
Направление установки
Одностороннее
Конструкция
HG/T21637
Строительная длина
DIN3202 F6, GB/T12221, EN558-1
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259
Стандарт резьбы
GB/T192, GB/T193, NPT, BSP
Инспекция
GB/T13927, ISO5028, API598, JB/T9092
Корпус
GGG40, WCB, CF8, CF8M
Сетка
304, 316, 304L, 316L
Крепеж
201, 304, 316
Уплотнение
EPDM, NBR, PTFE, Graphite
Особенности & Преимущества
SF41 является незаменимым фильтрующим устройством в трубопроводных системах для транспортировки среды. Обычно он устанавливается на входном конце редукционных клапанов, предохранительных клапанов, клапанов постоянного уровня воды или другого оборудования для удаления загрязнений из среды и обеспечения нормальной эксплуатации клапанов и оборудования. Y-образный фильтр обладает усовершенствованной конструкцией, низким сопротивлением и удобной разгрузкой.
Отраслевые варианты
| Materials | Cr | Ni | Mo | Ti | Temp. Range ℃ |
| WCB | 0.5 | 0.5 | 0.2 | - | -29~425 |
| WCC | 0.5 | 0.5 | 0.2 | - | -29~425 |
| WC1 | 0.35 | 0.5 | 0.45~0.65 | - | ≤455 |
| WC5 | 0.5~0.9 | 0.6~1 | 0.9~1.2 | - | ≤565 |
| WC6 | 1~1.5 | - | 0.45~0.65 | - | ≤595 |
| WC9 | 2~2.75 | - | 0.9~1.2 | - | ≤595 |
| C5 | 4~6.5 | - | 0.45~0.65 | - | ≤650 |
| CF8 | 18~21 | 8~11 | 0.05 | - | ≤458 (540) |
| CF8M | 18~21 | 9~13 | 2~3 | - | ≤425 (540) |
| CF3 | 17~21 | 8~12 | 0.5 | - | ≤425 |
| CF3M | 17~21 | 9~13 | 2~3 | - | ≤455 |
| 321 | 17~19 | 9~12 | - | 0.5 | ≤540 (700) |
| 904L | 19~21 | 24~26 | - | - | -165~600 |
| 316Ti | 16~18 | 10~14 | - | 0.7 | -165~600 |
| 310S | 24~26 | 19~22 | - | - | ≤850 |
| LCB | - | - | - | - | -46~345 |
| LCC | - | - | - | - | -46~345 |
| LC1 | - | - | - | - | -59~345 |

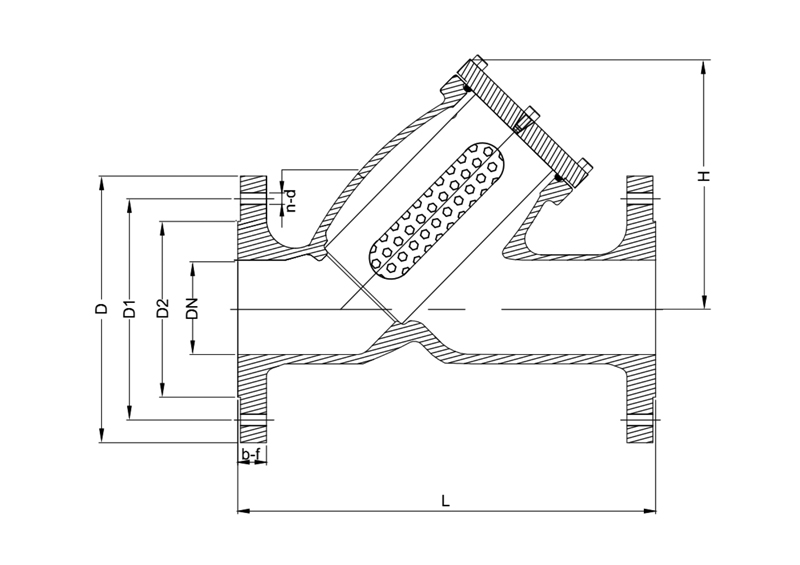

Размеры
EN1092-2
| DN | L | D | D1 | D2 | b | f | n-Φd |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 |
| 25 | 160 | 115 | 85 | 68 | 14 | 2 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 16 | 2 | 4-18 |
| 40 | 200 | 150 | 110 | 88 | 16 | 3 | 4-18 |
| 50 | 230 | 165 | 125 | 102 | 16 | 3 | 4-18 |
| 65 | 290 | 185 | 145 | 120 | 18 | 3 | 8-18 |
| 80 | 310 | 200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 350 | 220 | 180 | 155 | 20 | 3 | 8-18 |
| 125 | 400 | 250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 480 | 285 | 240 | 210 | 24 | 3 | 8-22 |
| 200 | 600 | 340 | 295 | 265 | 26 | 3 | 12-22 |
| 250 | 730 | 405 | 355 | 320 | 30 | 3 | 12-26 |
| 300 | 850 | 460 | 410 | 375 | 30 | 4 | 12-26 |
| 350 | 980 | 520 | 470 | 435 | 34 | 4 | 16-26 |
| 400 | 1100 | 580 | 525 | 485 | 36 | 4 | 16-30 |
| 450 | 1200 | 640 | 585 | 545 | 40 | 4 | 20-30 |
| 500 | 1250 | 715 | 650 | 608 | 44 | 4 | 20-33 |
| 600 | 1450 | 840 | 770 | 718 | 48 | 5 | 20-36 |
