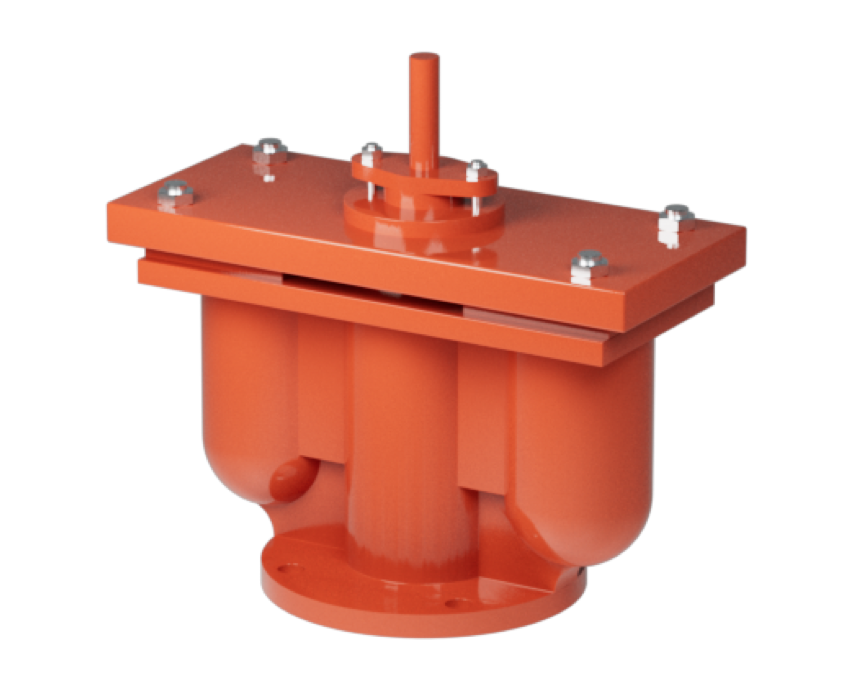

Композитный выпускной клапан с двумя отверстиями SA45
Ду
50~200 (2"~8")
Ру
1.0
Рабочая температура
-10°C~80°C
Присоединение
Фланцевое
Направление установки
Одностороннее
Конструкция
CJ/T217, GB/T12227
Строительная длина
GB/T12221, BS EN558-1
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259
Соединения к приводу
Нет
Инспекция
GB/T13927, ISO5028, API598, CJ/T217
Корпус
GG20, GGG40
Шар
304, 316
Канистра
304, 316
Уплотнение
NBR, EPDM
Особенности & Преимущества
SA45 имеет функции впуска и выпуска воздуха низкого давления и микро-выпуска воздуха высокого давления с помощью обычных воздушных клапанов. Его впускные и выпускные устройства низкого давления работают при низком давлении в трубопроводе (например, при заполнении пустой трубы водой, опорожнении трубопровода и т.д.), главным образом при большом количестве выхлопных газов и впускных устройств в условиях низкого давления; Микро-выпускные устройства высокого давления используются для своевременного выпуска непрерывно выделяющегося газа внутри трубопровода при нормальном давлении, чтобы уменьшить различные неблагоприятные последствия, которые могут возникнуть. Он также имеет функцию водонепроницаемого молотка.
Отраслевые варианты
Materials | Characteristics | Low Temp. ℃ | High Temp. ℃ | Recommended ℃ |
NR | High elasticity | -20 | 85 | -5~70 |
NBR | Oil resistivity | -30 | 100 | -15~90 |
EPDM | Aging resistance, ozone resistance, corrosion resistance | -40 | 125 | -25~110 |
HT EPDM | Aging resistance, ozone resistance, corrosion resistance, heat resistance | -40 | 150 | -25~135 |

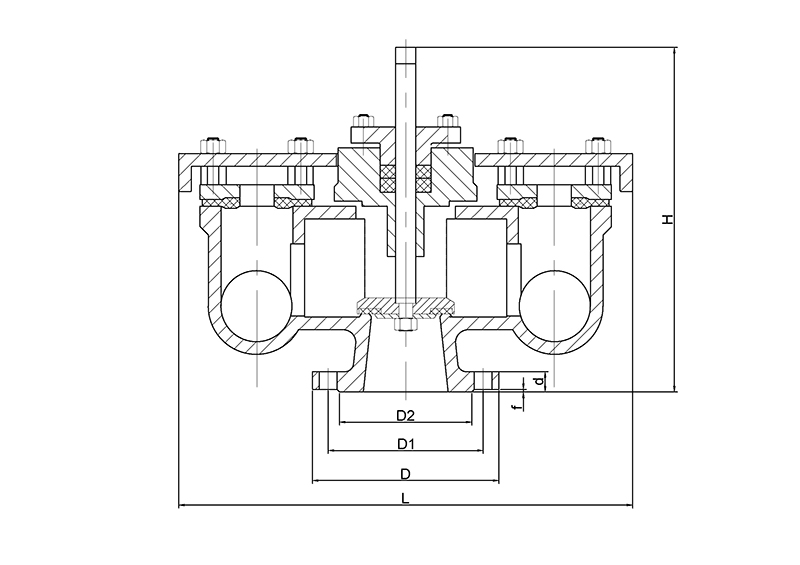

Размеры
DN | L | D | D1 | H | d0 | n-d |
50 | 345 | 160 | 125 | 315 | 75 | 4-14 |
80 | 345 | 195 | 160 | 315 | 75 | 4-18 |
100 | 345 | 215 | 180 | 315 | 75 | 8-18 |
150 | 475 | 280 | 240 | 380 | 90 | 8-23 |
200 | 475 | 335 | 295 | 420 | 90 | 8-23 |
Скачать
View 3D models → www.seallon.com → Product Pages → Closer Look
