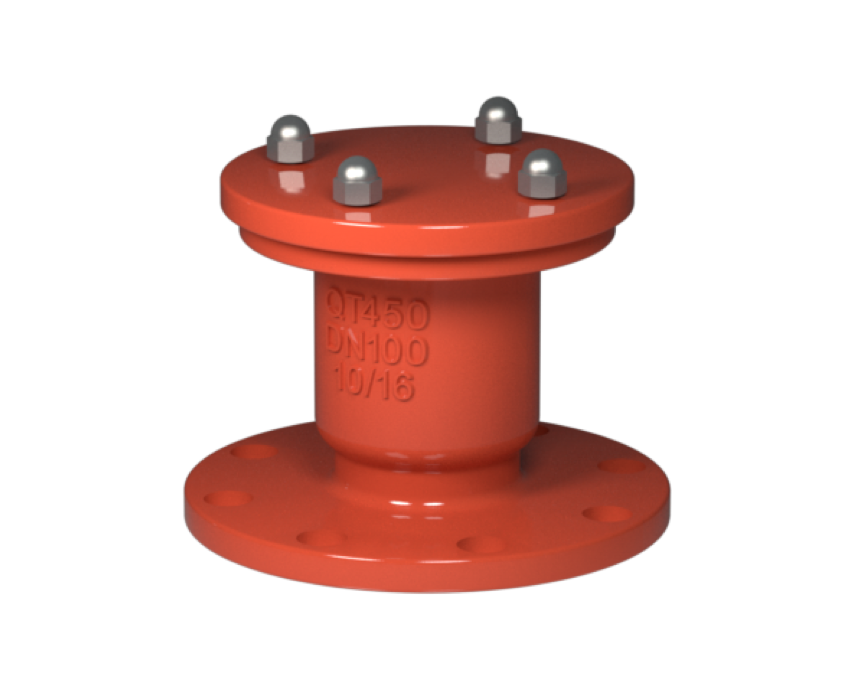

Автоматический клапан выпуска воздуха фланцевый SA41
Ду
50~200 (2"~8")
Ру
1.0
Рабочая температура
-10°C~80°C
Присоединение
Фланцевое
Направление установки
Одностороннее
Конструкция
CJ/T217, GB/T12227
Строительная длина
GB/T12221, BS EN558-1
Соединения к трубе
GB/T9113, ASME B16.5, EN1092, GOST12820, GOST33259
Соединения к приводу
Нет
Инспекция
GB/T13927, ISO5028, API598, CJ/T217
Корпус
GG20, GGG40, WCB, CF8, CF8M
Шар
304, 316
Канистра
304, 316
Уплотнение
NBR, EPDM
Обзор
SA41 подходит для систем водоснабжения и водоотведения, это необходимое оборудование для удаления воздуха из трубопроводов с целью повышения эффективности оборудования для транспортировки воды и защиты трубопроводов от деформации и разрыва.
Характеристики
1. Это позволяет исключить попадание газа в трубопровод, снизить сопротивление при подаче и сэкономить энергию;
2. Производительность вытяжного клапана в несколько раз превышает производительность обычного двухпортового выпускного клапана;
3. Когда трубопровод находится под отрицательным давлением, этот продукт может быстро и автоматически вдыхать воздух, предотвращая разрыв трубопровода;
4. Плавающий шар изготовлен из нержавеющей стали, отличается длительным сроком службы, безопасностью и надежностью.

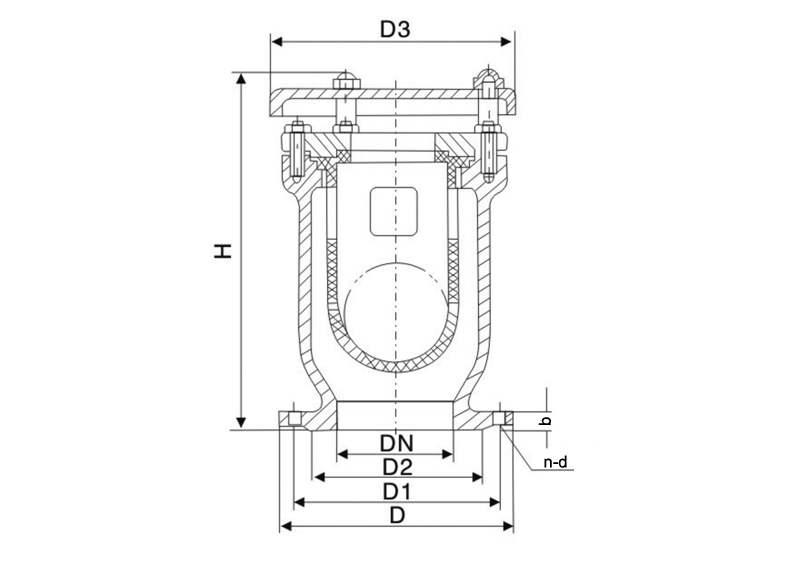

Размеры
DN | H | D | D1 | D2 | D3 | n-d |
50 | 270 | 160 | 125 | 102 | 175 | 4-14 |
80 | 300 | 195 | 160 | 135 | 215 | 4-18 |
100 | 310 | 215 | 180 | 158 | 230 | 8-18 |
150 | 395 | 280 | 240 | 212 | 265 | 8-23 |
200 | 455 | 335 | 295 | 268 | 380 | 8-23 |
