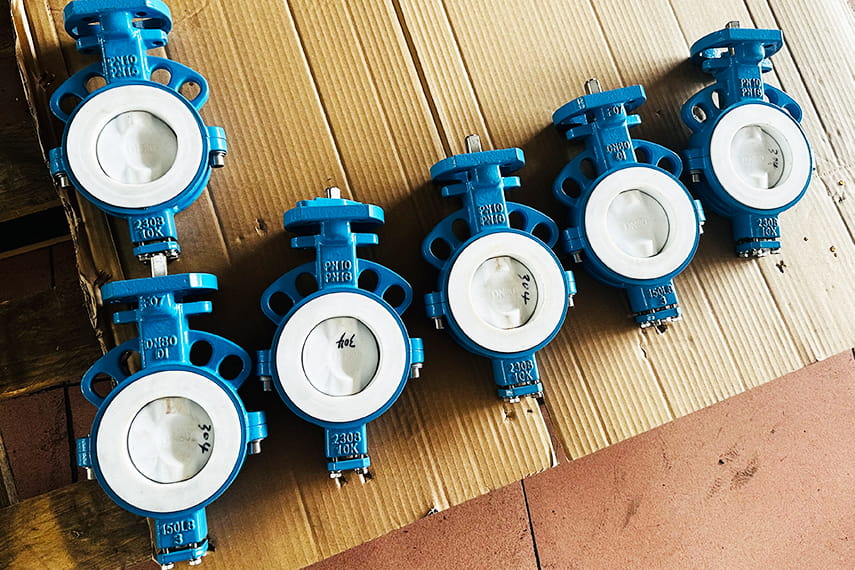

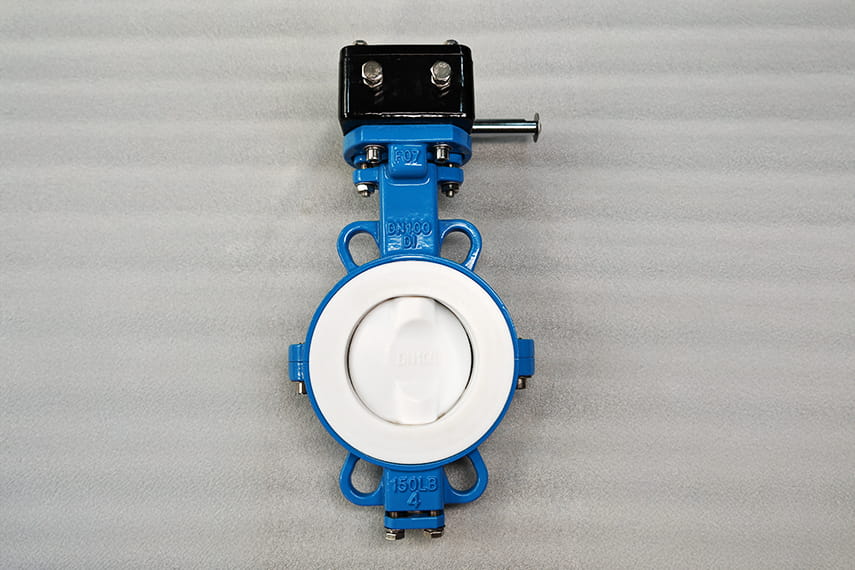

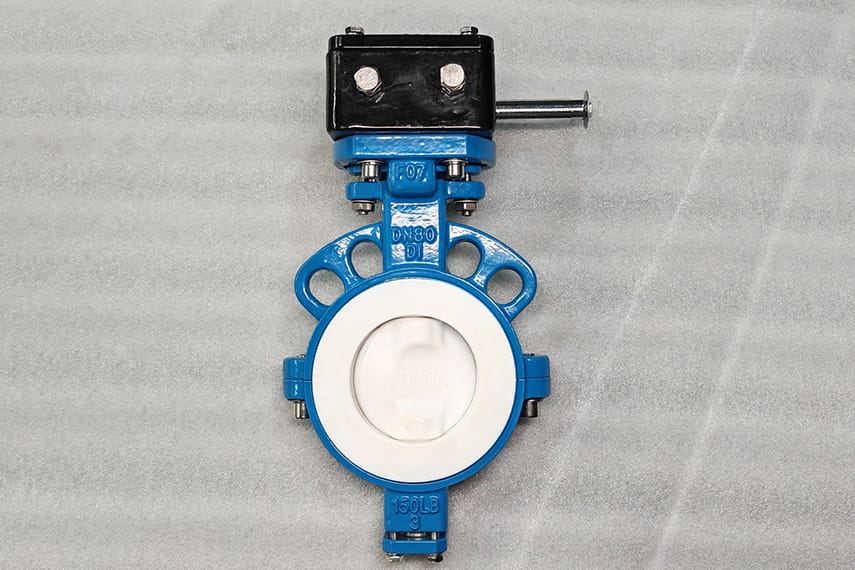

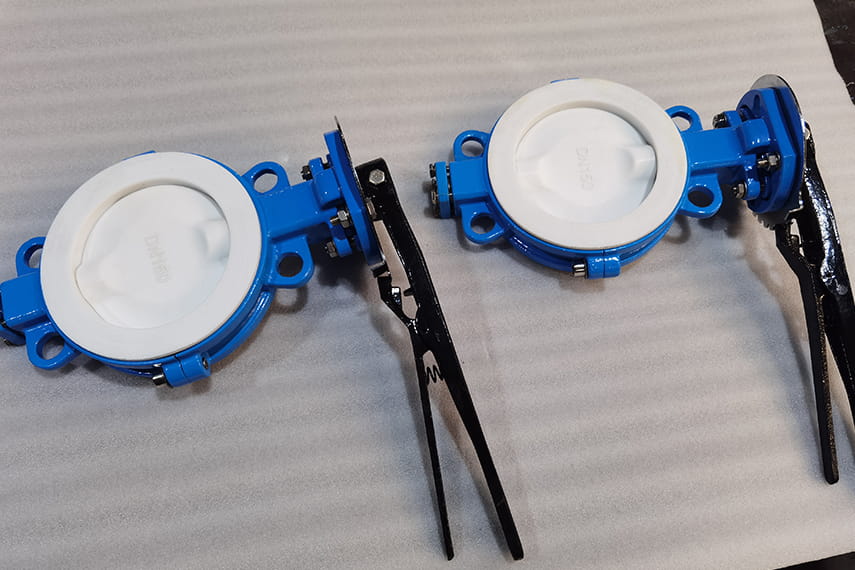

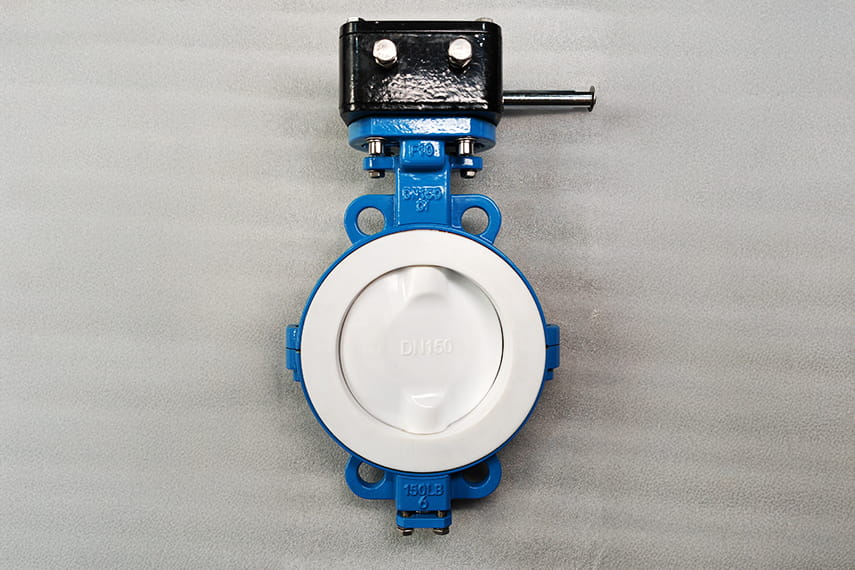

Затворы дисковые с полностью футеровки ПТФЭ SB71 Ру16 Ду50~300 были использованы для системы хранения кислоты в Тольятти, РФ

Требования к проекту:

Заказчик заявил, что обычные материалы для затворов не подходят из-за коррозионной активности концентрированной серной кислоты, поэтому особое внимание следует уделить выбору материалов для уплотнения. Можно рассмотреть варианты из FEP (F46), PTFE, PFA. Рабочая температура может достигать 135℃. Толщина фторсодержащего покрытия диска и седла не должна быть менее 3 мм. Поставляемые клапаны должны быть экономичными, практичными и простыми в обслуживании.

Решения Seallon:

● Учитывая максимальную рабочую температуру до 150 ℃, мы выбрали ПТФЭ в качестве материала для контактной среды, который обладает отличной стойкостью к кислотам и щелочам, обеспечивая при этом отсутствие деформации при температуре ниже 150 ℃.;

● FEP (F46) выдерживает максимальную температуру до 120 ℃, PFA - до 180 ℃, но стоит намного дороже, поэтому наиболее оптимальным вариантом для этого заказа был PTFE, в то время как BTV, облицованный SB71, содержал насадку и сальник;

● Распространенная проблема затворов с полной облицовкой - они не выдерживают давления выше 1,0 Мпа, но BTV с облицовкой Seallon SB71 выдерживает давление до 1,76 Мпа при комнатной температуре;

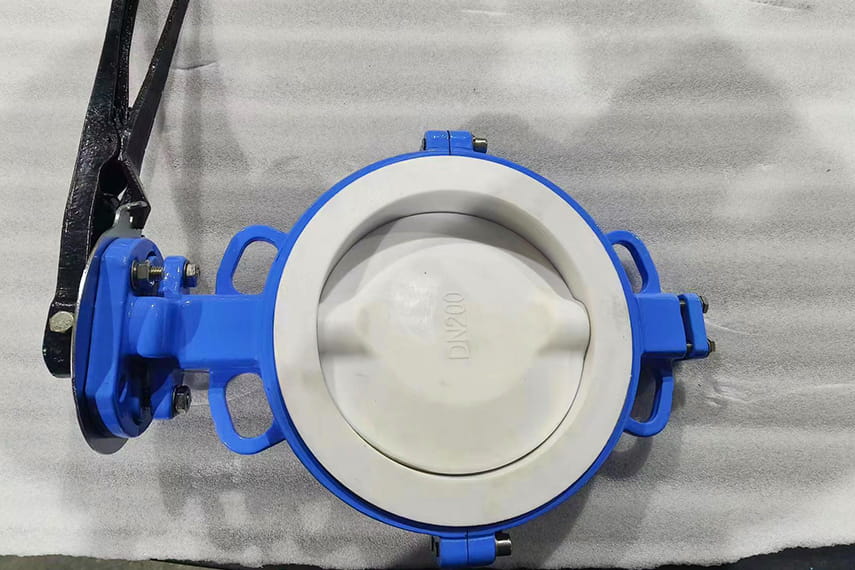

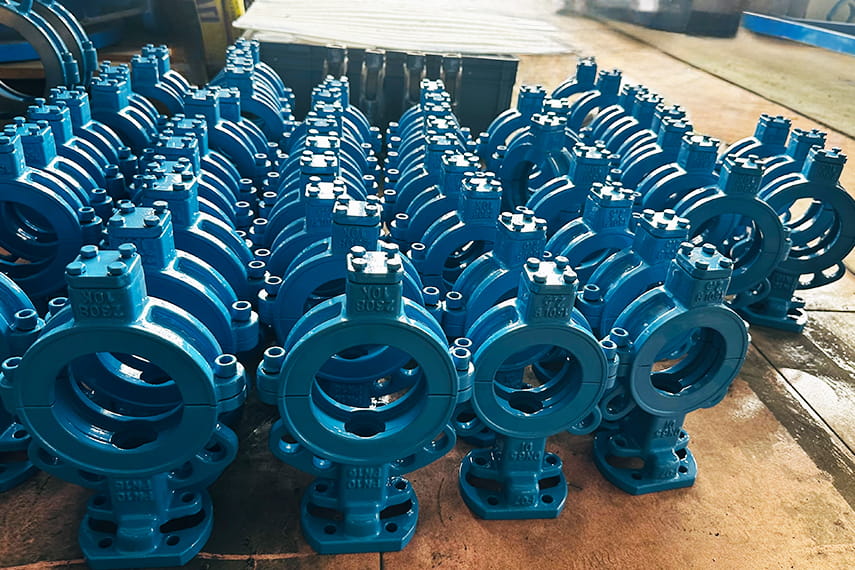

● Толщина футеровки из ПТФЭ на диске и посадочном месте должна быть более 3 мм, для таких размеров, начиная с DN200, толщина может достигать 5 мм и более, корпуса были покрыты эпоксидным покрытием толщиной ≥250 мкм;

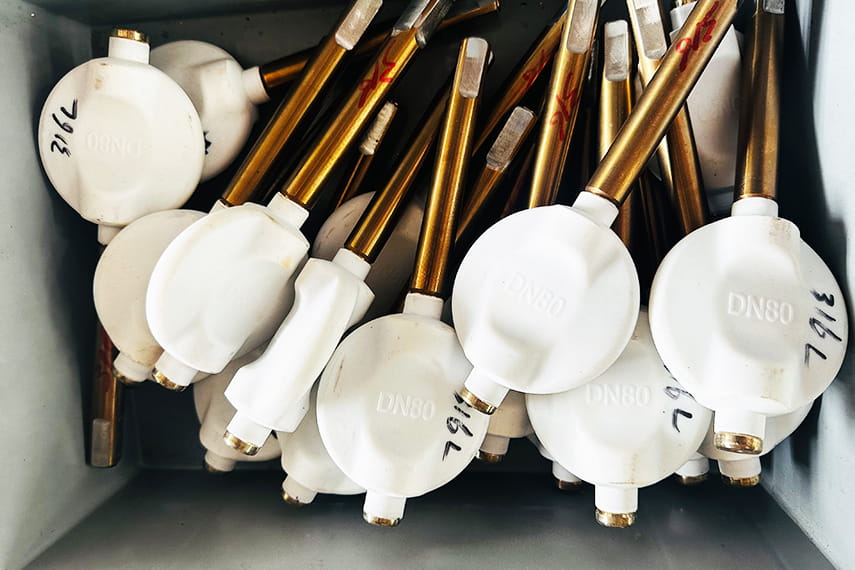

● Мы также поставляли детали дисков и седел для замены.
